Neuheit von Schneider Electric: TeSys Island

Neuheit von Schneider Electric: digitale Lastmanagementlösung bis 80 A (AC3)

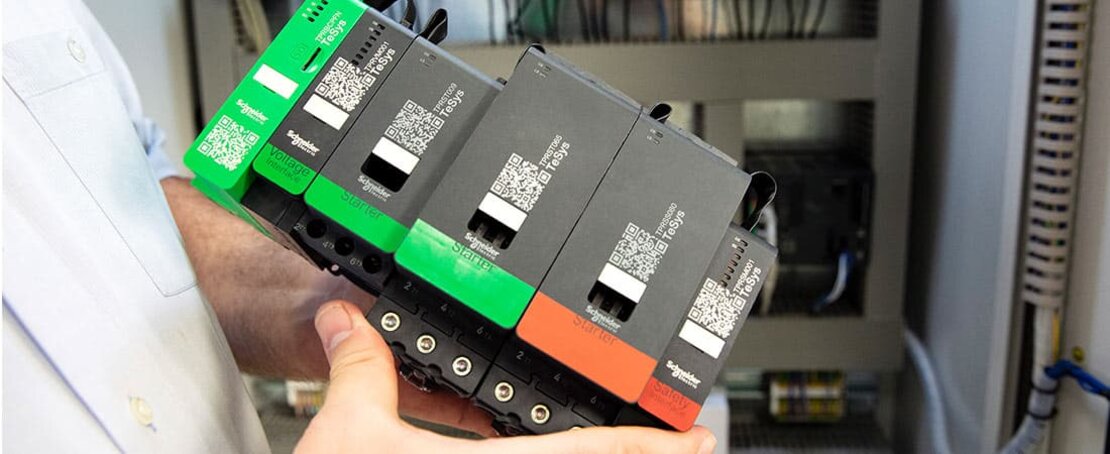

Das Lastmanagementsystem TeSys Island ist die erste vollständig digitale und objektorientierte Lösung, die Maschinen in der Industrie 4.0 revolutionär automatisiert. Das modulare System wurde speziell für diesen Einsatz entwickelt und schaltet, schützt und verwaltet Motoren sowie elektrische Verbraucher bis zu 80 Ampere (AC3) in einem elektrischen Schaltschrank. Dabei wurden sowohl der Planungs- als auch der Installationsaufwand erheblich reduziert und der kontinuierliche Datenfluss sorgt für maximale Kontrolle und Systemdiagnose. Problemlos lässt sich TeSys Island in Automatisierungssystemen von Drittanbietern integrieren und stellt die offene Kommunikation mit allen gängigen industriellen Feldbussen sicher. Das System besteht aus einer Reihe von Modulen wie Buskoppler, Analog-E/A-Modul, Digital-E/A-Modul, Spannungsschnittstellenmodul, Leistungsschnittstellenmodul, Standard-Starter, SIL-Starter und SIL-Schnittstellenmodul. Diese werden einzeln auf DIN-Hutschienen montiert und sind mit einem Flachbandkabel miteinander verbunden.

Technische Eigenschaften des intelligenten Lastmanagements TeSys Island

Die innovative Lastmanagementlösung von Schneider Electric vereinfacht die komplexen Vorgänge im Maschinenbau auf bisher ungeahnte Art und Weise – beginnend bei der Planung, über die Montage und Installation, bis hin zur Wartung.

Hier die wichtigsten Merkmale des innovativen Lastmanagementsystems:

• Verwaltung von Motoren und elektrischen Verbrauchern bis zu 80 A/37 KW/50 PS
• Insellösungen bis zu 20 Modulen/1 Meter an einem Buskoppler
• Ein-Klick-Montage auf DIN-Schiene
• Steuerverkabelung entfällt
• Interner AUX-Bus macht zusätzliche Verkabelung überflüssig
• Mechanische Einstellungen sind nicht erforderlich
• Digital & Analog I/Os verfügbar
• Nahtlos integrierbar mit allen wichtigen Feldbussen
• Normkonformität mit internationalen Standards
• Energieüberwachung auf Lastniveau
• Nur 21 kommerzielle Referenzen für das Gesamtsystem (darunter je 5 Standard- und funktionale Sicherheits-Motorstarter)
• Cybersicherheit im System integriert (Achilles Level 2 & Safety bis Cat 4)
• TÜV-zertifiziertes Safety Stop (Stop 0 und 1 mit Verdrahtungskategorien 1 bis 3, geeignet für Ple und SIL Level 3)
• Offene Konnektivität mit Ethernet IP und Modbus TCP Feldbussen

Mit dem digitalen Ansatz von TeSys Island werden zusätzliche Verdrahtungen überflüssig und der Bedarf an E/A-Modulen reduziert. Insgesamt liegt die Zeitersparnis für die Integration bei rund 40 % und die Kostenersparnis der Installation bei 30 % im Vergleich zu traditionellen Lösungen.

Motorsteuerungen individuell konfigurieren mit EcoStruxure™ Motor Control

TeSys Island steigert die Produktivität und spart wichtige Zeit bei der Planung, Verkabelung und Inbetriebnahme. Dank der verschiedenen digitalen Anwendungen erfahren Sie bei der Konzeption und Konfiguration der Maschinen einen bahnbrechend einfachen und intuitiven Ansatz, der neue Horizonte in der Verwaltung von Maschinen ermöglicht. Arbeits- und zeitintensive Aufgaben wie die Auswahl und Konfiguration von Motorstartern gehören der Vergangenheit an: In nur drei einfachen Schritten können Sie mit dem EcoStruxure™ Motorstarter Online-Konfigurator Ihre komplette Motorsteuerungslösung erstellen. Einfach die elektromechanischen Geräte und Zubehörteile für die Motorsteuerung auswählen und die komplette Lösung für jede Anwendung online erstellen. Die entsprechende Stückliste wird automatisch erstellt.

Die digitale Systemarchitektur hebt die Produktivität auf ein neues Level

Das umfassende Angebot an TeSys-Lösungen liefert Motorsteuerungen, die es OEMs ermöglichen, Maschinenleistungen zu optimieren. Kundenanforderungen nach erhöhter Maschinenproduktivität, reduzierten Maschinenstillstandzeiten und verbesserte Wartungsentscheidungen werden dank der digitalen Systemlandschaft von Schneider Electric zuverlässig erfüllbar. Die Einbindung in EcoStruxure™ Machine Advisor bietet die Möglichkeit, den Energieverbrauch und weitere kritische Daten für C-Level- und Betriebsleiter anzuzeigen. Mit dem EcoStruxure™ Augmented Operator Advisor erhält der Betreiber einen einfachen und zuverlässigen Zugriff auf alle Live-Daten der Maschine während des Betriebs sowie der dafür erforderlichen Dokumentationen wie Datenblätter, Tutorials etc. Damit können die Systemleistungen sowohl vor Ort als auch aus der Ferne analysiert, kontrolliert und gesteuert werden. Wartungsarbeiten können außerhalb der Betriebszeiten durchgeführt werden und durch entsprechende QR-Codes wird die Ersatzteilbeschaffung maximal verschlankt. Ebenso erfolgt der Gerätetausch durch eingebettete Funktionen und SD-Karten sehr performant.

Virtuelle TeSys-Avatare für höchste Effizienz und optimales Engineering

Avatare begegnen uns normalerweise in Videospielen, Messenger-Diensten oder sozialen Netzwerken. Mit dem innovativen Lastmanagementsystem TeSys Island haben diese virtuellen Kunstfiguren jetzt Einzug in den Schaltschrank gefunden. Die revolutionären TeSys-Avatare bieten eine völlig neue Methode, das Potenzial der Industrie 4.0 zu erschließen.

Jeder der 40 TeSys-Avatare verfügt über integrierte vorprogrammierte Funktionen. Die anwendungs- oder funktionsbasierten Avatare können frei gewählt und aktiviert werden.

Das erspart Codierungsarbeiten und bietet die Möglichkeit einer schnellen, intuitiven Anpassung der Maschine. Die Schneider Electric Systemlösung bindet die ausgewählten Avatare mit ihren entsprechenden Funktionalitäten richtig in das System ein und stellt die zuverlässige Verbindung zum Buskoppler bzw. optionalen E/A-Modulen her.

Dabei können die vorprogrammierten Funktionen über eine intuitive Menüeinstellung an das individuelle Anwendungsszenario leicht angepasst werden. Für die Einbindung in das SPS-Programm im Schneider Modicon oder einer SPS von Drittanbietern werden anwenderfreundliche Funktionsbausteine eingesetzt.

Dank der intuitiven TeSys-Avatare können Maschinen effektiver geplant werden und das Engineering wird um ein Vielfaches rationalisiert. Durch die umfassende Auswahl an verschiedenen TeSys-Avataren werden die Auswahl-, Konfigurations- und Inbetriebnahmeprozesse effizient optimiert sowie Betriebs- und Wartungsaufgaben der Endnutzer optimal unterstützt.

Die Vorteile des digitalen Motorstarters und Lastmanagementsystems

Die vollständig intelligente Lastmanagementlösung TeSys Island spart viel Zeit bei der Planung, Verkabelung und Inbetriebnahme. Vordergründig sind das mit Sicherheit schon schlagende Argumente für den Einsatz.

Hier finden Sie einen zusammenfassenden Überblick aller ausgezeichneten Eigenschaften der innovativen Lösung von Schneider Electric:

• Integrierte Algorithmen sorgen für die Erkennung von ungewöhnlichem Verhalten von Lasten. Dank Voralarmen werden so Maschinenstillstände und Stillstandzeiten gesenkt.
• TeSys Island liefert kontinuierlich verlässliche Messdaten zu Strom, Spannung, Energie und Zeiten, sodass eine vollständige Analyse der angeschlossenen Lasten zu jeder Zeit möglich ist. Eine daraus resultierende erweiterte Datenanalytik ermöglicht auch die Erhöhung der Maschineneffizienz.
• Alle Zustände und Messdaten können sowohl vor Ort als auch im Remotemodus aus der Ferne abgerufen werden.
• Ein Katalog von 40 vorprogrammierten TeSys-Avataren erlaubt die effiziente Konfiguration, Planung und Integration der Maschine. Die einfache intuitive Anpassung verkürzt Markteinführungszeiten.
• Dank des integrierten industriellen Feldbusses entfällt der Einsatz von Ein- und Ausgangsmodulen (I/Os) zur Steuerung.
• SPS-Programmierzeiten werden entscheidend reduziert durch die integrierte Programmierung im TeSys Buskoppler. Auch die nahtlose Einbindung in die EcoStruxure™-Architektur wird durch Funktionsblöcke ermöglicht sowie in die SPS-Umgebungen von Fremdanbietern. Alle wichtigen Feldbusse werden unterstützt.
• Dank des Online-Konfigurators können Bestückungen und Nachrüstungen von elektromechanischen Geräten sehr komfortabel durchgeführt werden.
