07. Juni 2023
Die ideale Kombination für langlebige Anlagen – Schaltschränke von Eaton mit Klimatisierungslösungen von ELMEKO
Um die Funktion und Lebensdauer von elektrischen Anlagen zu sichern, spielen verschiedene Aspekte eine entscheidende Rolle. Hierzu zählen neben dem Schutz der Geräte vor äußeren Einflüssen wie Staub, Feuchtigkeit und mechanischen Belastungen auch die Temperatur und Luftfeuchtigkeit im Schaltschrankinneren, sodass die Ausfallsicherheit von elektrischen Anlagen optimiert werden kann.
Mit der neuesten Generation von CS-Stahlblechgehäusen der Serie xEffect CS des Herstellers Eaton und die elektromechanischen Komponenten von ELMEKO für die Klimatisierung und Beleuchtung von Schaltschränken stellen Sie den Schutz und die Sicherheit ihrer elektrischen Anlage sicher. Hoch anpassungsfähig können die Komponenten vielseitig in verschiedensten Projekten Anwendung finden.
Die neueste Generation Stahlblechgehäuse xEffect CS von Eaton mit interessanten Produktmerkmalen
Besonders robust konstruiert lassen sich die neuen xEffect CS-Gehäuse flexibel überall da einsetzen, wo ein besonders hohes Maß an Schutz erforderlich ist. Mit 45 genormten Abmessungen schützen die pulverbeschichteten Stahlblechgehäuse effektiv vor direktem Berühren von spannungsführenden Teilen als auch die innen liegenden Komponenten vor Beschädigungen.
Das Eindringen von Flüssigkeiten und Staub wird mit IP66 (UL/CSA Typ 1,4,12) zuverlässig und wirksam verhindert dank der CNC-geschäumten Polyurethan-Dichtung. Zudem erfüllen diese hochbelastbaren Stahlblech-Wandgehäuse die Anforderungen nach IEC/EN 62208 und sind für den Einsatz in Schaltgerätekombinationen nach IEC/EN 61439-2 zugelassen.
Die xEffect CS-Wandgehäuse sind serienmäßig mit besonders stabilen Montageplatten aus verzinktem Stahlblech ausgestattet. Mit einer Stärke von 2,0 oder 3,0 mm ermöglichen sie die sichere Installation der Schaltgeräte und einen EMV-Grundschutz.
Die großen Montageplatten sind an den Seiten gebogen, sodass die Stabilität dadurch zusätzlich verbessert wird. Ebenfalls bietet Eaton für spezielle Anwendungsfälle perforierte, verzinkte und pulverbeschichtete Montageplatten in der Farbe RAL2000 als Zubehör an.
Eatons xEffect CS-Gehäuseserie überzeugt mit technischen Besonderheiten
Für industrielle Anwendungen in Innenbereichen und geschützten Außenbereichen bietet die neue Gehäuseserie xEffect CS eine robuste und zuverlässige Lösung in vielen Anwendungsbereichen. Dabei sind die hohe Qualität, die einfache Montage und Bearbeitung sowie die lange Lebensdauer der Gehäuse die Grundmerkmale.
Mit diesen weiteren technischen Besonderheiten warten die neuen xEffect CS-Stahlblechgehäuse von Eaton auf:
- Ausführung nach IEC/EN 62208 und UL508A
- Schlagfeste Verriegelungen komplett aus Metall
- Komfortdrehgriff PHZ-A (optional als Zubehör erhältlich)
- Montageplatten aus verzinktem Stahlblech (2,0 oder 3,0 mm)
- Wandbefestigungswinkel zur horizontalen und vertikalen Montage
- 45 genormte Abmessungen von 250 x 200 x 150 mm bis 1200 x 1200 x 250 mm
- Schutzarten und -klassen: IP66 (IK09) und NEMA-Typ 1, 4, 12 / Schutzklasse I (geerdet)
- Scharnierstift für schnelles und einfaches Aushängen der Tür (QuickChange-Technologie)
- Oberflächen- und Korrosionsschutz durch Pulverbeschichtung RAL7035 (innen und außen)
- Türanschlag variabel rechts oder links mit innen liegenden Scharnieren (120° Öffnungswinkel)
- Geschweißte Türprofile für die Montage von DIN-Schienen oder die Befestigung von Rohren und Kabeln
Die passende Schaltschrank-Klimatisierung und -Beleuchtung von ELMEKO für xEffect CS-Verteiler
Zusätzliche elektromechanische Komponenten für die Klimatisierung und die Beleuchtung des Schaltschranks bietet der deutsche Hersteller ELMEKO. Je nach Anforderungen können die passenden Produkte zum
- Kühlen
- Heizen
- Lüften
- Entfeuchten
- Beleuchten
aus dem umfassenden Sortiment ausgewählt werden, sodass die Leistung der verbauten Geräte optimiert und ein zusätzlicher Schutz geschaffen wird. Dabei unterliegen ELMEKO Produkte „Made in Germany“ strengen Qualitätsprüfungen und verfügen über die Produktzulassungen CE, UL und Ex.
Je nach Art, Größe und Bestückung sowie den Umgebungsbedingungen kann aus vielfältigen Produktausführungen gewählt werden. Hier ein kurzer Überblick zum Sortimentsumfang:

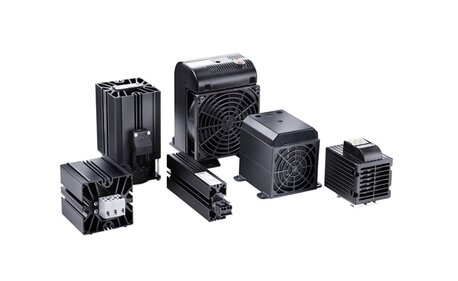

Schaltschrank-Heizungen
Das ELMEKO Sortiment umfasst Schaltschrank-Heizungen in verschiedensten Ausführungen mit unterschiedlichen technischen Merkmalen:
- Die Schaltschrankheizungen sind mit oder ohne Lüfter verfügbar für Leistungen von 10 bis 1.500 Watt.
- Zudem sind selbstregelnde PTC-Heizelemente ebenfalls im Sortimentsumfang enthalten.
- Die PTC-Heizelemente ermöglichen langlebig einen großen Spannungsbereich und reduzieren die Oberflächentemperatur.
- Verschiedene Komponenten zur Entwässerung und zum Druckausgleich sind als Zubehör erhältlich.
Schaltschrank-Klimageräte
Das optimale Klima im Schaltschrank wird bedarfsgerecht durch die unterschiedlichen ELMEKO Klimagerät-Serien sichergestellt.

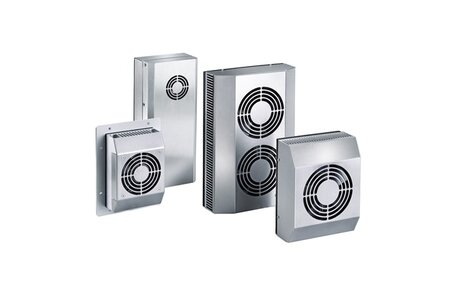

- Für Kühlleistungen unter 300 W sind langlebige Peltier-Kühlgeräte empfehlenswert, die nach dem thermoelektrischen Prinzip arbeiten.
- Peltier-Kühlgeräte sind besonders robust und verfügen über Schutzarten bis IP67.
- Ab 300 W wird normalerweise Kompressortechnik eingesetzt, die bereits über eine integrierte Regelung sowie ein aktives Kondensatmanagement verfügt.
- Kompressor-Kühlgeräte eignen sich für den Seitenanbau sowie -einbau oder zum Dachaufbau.
- Das umfassende Zubehör bietet Kondensatrinnen, Regler, Entwässerungs- und Druckausgleichselemente sowie Netzgeräte und Kondensatverdampfer.
Schaltschrank- und Maschinen-Leuchten
Das ELMEKO Komplettprogramm umfasst Schaltschrankleuchten, Maschinenleuchten sowie Kompaktleuchten in unterschiedlichen Ausführungen.
- Optimale Ausleuchtung an der Maschine und im Schaltschrank mit moderner LED-Technik.
- Robuste Maschinenleuchten mit hohen Schutzarten.
- Schaltschrankleuchten mit Magnetbefestigung, Bewegungsmeldern und steckbaren Anschlüssen.
- Umfassendes Zubehörmaterial wie Anschluss- und Verbindungskabel, Steckerteile, Montageschellen, Federklammern u. v. m.

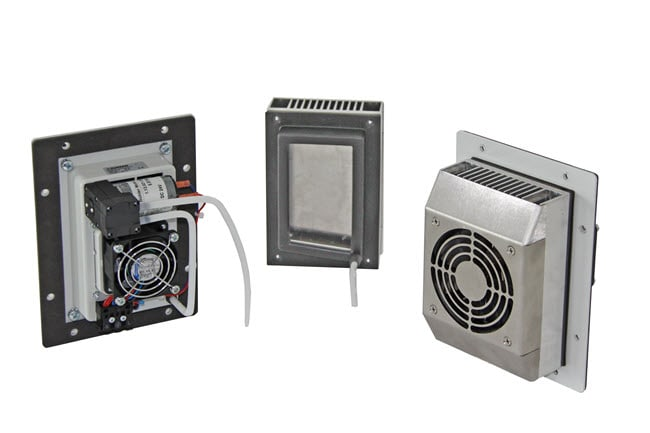

Schaltschrank-Entfeuchtungsgeräte
Für Temperaturschwankungen in Schaltschränken und der daraus entstehenden Kondensation bietet das ELMEKO Sortiment passende Lösungen.
- Für vielseitige Anwendungsfälle stehen 3 verschiedene Ausführungen zur Auswahl.
- Der Anschluss erfolgt über Zugfederklemmen an 24 V DC.
- Im Vergleich zu konventionellen Heizverfahren arbeiten die Geräte sehr energieeffizient.
- Sowohl der Einbau in die Seitenwand als auch im Schaltschrankinneren ist realisierbar.
- Im Lieferumfang enthalten ist ein Schlauch (1 m) mit Schottverschraubung sowie der Montagewinkel zur Befestigung.

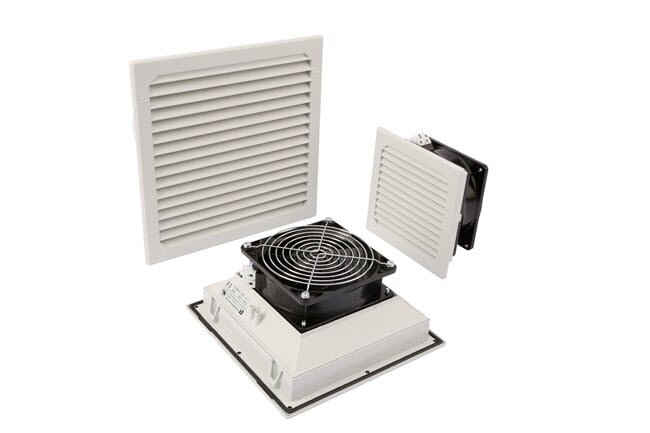

Schaltschrank-Lüfter
Mit Lüftern in vielseitigen Ausführungen bietet das ELMEKO Sortiment für verschiedenste Anwendungen die passende Lösung.
- Schaltschrank-Lüfter sind passend für verschiedene Einsatzzwecke in unterschiedlichen Ausführungen erhältlich.
- Filterlüfter gibt es in umfangreichen Leistungsklassen von 15 bis 930 m²/h mit passenden Austrittsfiltern und verschiedenen Gittervarianten.
- Dachlüfter mit hohen Luftleistungen, geringem Geräuschpegel und einfacher Montage sowie Wartung.
- Klein- und Innenlüfter sind in verschiedenen Spannungen und Volumenströmen lieferbar.
- 19“-Lüftereinschübe sind in unterschiedlichen Größen, Leistungen und Anschlussspannungen erhältlich (auch mit Drehzahlregelung und Temperaturregler in 19“-Blende).

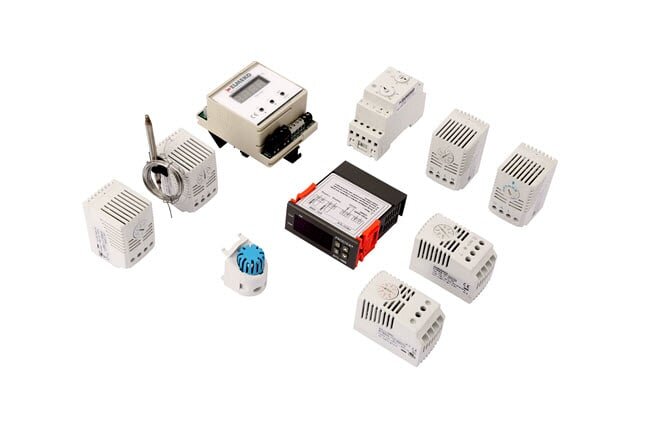

Thermostate und Regler für den Schaltschrank
Das ELMEKO Produktportfolio bietet eine Vielzahl an Temperaturreglern, Feuchtereglern sowie Drehzahlreglern in unterschiedlichen Ausführungen.
- Optimale Schaltung von Lüftern, Heizungen und Kühlgeräten durch genaue Überwachung von Temperatur und Feuchtigkeit.
- Ideale Schutz der elektronischen Baugruppen vor Hitze, Kälte und Feuchtigkeit.
- Vom einfachen Bimetall-Thermostat bis hin zum Peltier-Controller mit Sensoren und Schnittstelle (Bimetall- und Kapillarthermostat).
Zusätzlich bietet das ELMEKO Produktportfolio eine interessante Palette an Zubehörmaterial für den Schaltschrankbau, wie zum Beispiel Schaltplantaschen, Massebändern, Steckdosen und Elementen für den Druckausgleich und die Entwässerung.
Weiterführende Informationen, technische Details und Produkteigenschaften finden Sie in den folgenden Produktbroschüren, die Ihnen hier zum kostenlosen Download bereitstehen:
