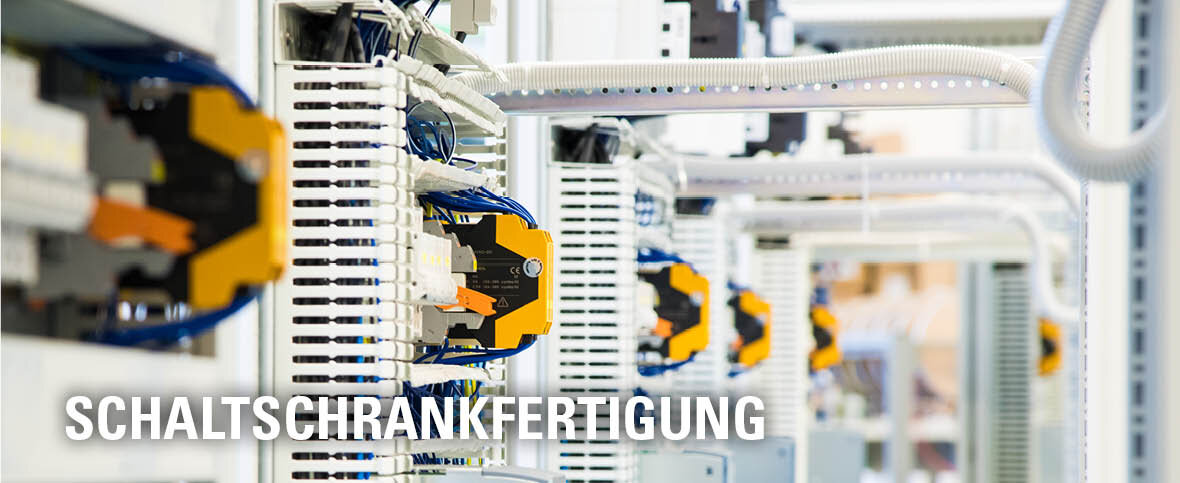

Schaltschrankfertigung - von Planung bis Montage

Als Systemanbieter im elektrotechnischen Anlagenbau bietet HARDY SCHMITZ ein umfassendes Produkt- und Leistungsportfolio. Unser starkes SAB-Team setzt sich aus qualifizierten Fachkräften zusammen, die mit fundiertem und stets aktuellem Know-how sowie langjähriger Erfahrung Ihre Projekte umsetzen.

Egal ob Sie ein Gesamtprojekt mit uns durchführen möchten oder ob es sich um die Übernahme von Teilprozessen handelt, wie zum Beispiel die mechanische Fertigung. Wir stehen Ihnen zur Seite und übernehmen ebenfalls nach Ihren Anforderungen die Auswahl sowie Beschaffung sämtlicher Hard- und Softwarekomponenten, die anschließend bis ins kleinste Detail abgestimmt in die Gesamtlösung einfließen.

Die einzelnen Schritte zur perfekten Schaltanlage nach Ihren Anforderungen

Die Fertigung und Qualitätsprüfungen der Anlagen erfolgen streng nach gültigen Normen und Vorschriften sowie Ihren individuellen Branchen-Anforderungen.

#1 Planung und Konstruktion

Unser Team aus qualifizierten Fachkräften entwickelt und projektiert gemeinsam mit Ihnen die individuelle Schaltanlage. Stromlaufpläne werden mit EPlan erstellt und die erforderlichen Daten gehen in die Produktion sowie Beschaffung. Abschließend entsteht die ganzheitliche Planung mit EPlan und ein digitaler Zwilling Ihrer Schaltanlage wird erstellt.

#2 Mechanischer Aufbau

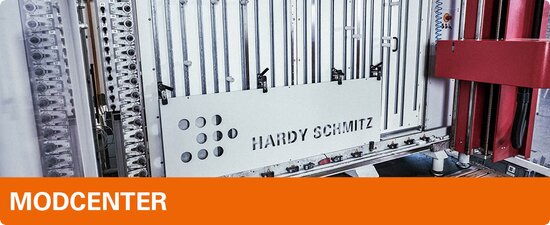

Die von uns oder von Ihnen konstruierten Schaltanlagen werden in unseren Produktionshallen gefertigt. Mit unserem CNC-Bearbeitungszentrum (ModCenter) werden voll automatisiert die Montageplatten, Türen und Gehäuse präzise bearbeitet. Damit werden gleichbleibend hohe Qualitätsstandards gesichert, Zeit sowie Kosten gespart und alle mechanischen Daten dokumentiert. Für spätere Erweiterungen der Anlage ist das ein Vorteil.

#3 Montage und Bestückung
Nun folgt der Aufbau und die Bestückung der Schaltanlage mit elektrischen und mechanischen Bauelementen nach Konstruktionszeichungen aus EPlan, Stücklisten und Klemmenplänen. Alle Betriebsmittel und Geräte werden von uns eindeutig gekennzeichnet gemäß den Konstruktions-Stromlaufplänen und die Anbringung von Klemmennummerierungen erfolgt.

#4 Elektrik und Verdrahtung
Mit einem der größten Kabellager Deutschlands stehen für die erforderlichen Verdrahtungen moderne Bearbeitungsautomaten für Kabel und Leitungen zur Verfügung. Auch bieten wir die Konfektionierung von individuellen Leitungen an. Damit wird Zeit und Aufwand reduziert. Hinzu kommt das optimierte Ablängen, sodass Restlängen auf ein Minimum reduziert werden können.

#5 Tests und Prüfungen

Entsprechende Funktionstests und Prüfungen werden bereits innerhalb der Produktion durchgeführt. Abschließend wird vor Auslieferung die Gesamtanlage erneut nach aktuell gültigen Vorschriften und Normen umfassend geprüft und das Prüfprotokoll sowie die CE-Konformitätserklärung werden ausgestellt. Die strenge Einhaltung von nationalen und internationalen Standards je nach Einsatzzweck ist für uns selbstverständlich.

Auch für unsere Qualität gilt die Null-Fehlerstrategie

Die einwandfrei protokollierte Qualität unserer Produkte ist uns sehr wichtig und aus diesem Grund spielt gerade die letzte Station innerhalb der Schaltanlagenfertigung bei HARDY SCHMITZ eine bedeutende Rolle. Kein Schaltanlagen-Produkt verlässt das Werksgebäude, ohne dass es zu 100 % auf seine Funktion und Qualität geprüft wurde. Dabei werden jede Verdrahtung, jedes verbaute Gerät und sämtliche elektrischen Werte mittels DIN-gerechten Messungen nach den vorgeschriebenen Kriterien überprüft und entsprechende Prüfprotokolle nach DIN EN und IEC-Norm erstellt.

Unsere Qualitätssicherung erfolgt auf verschiedenen Ebenen:

➤ Qualitätssicherung durch modernste Fertigungstechnologien
➤ Funktionstests inklusive Simulationsmöglichkeiten
➤ professionelle Markierungen und Vorkonfektionierung
➤ Einbau von Komponenten der Marktführer
➤ strengste Kriterien bei Endabnahme

Unser bewährtes Qualitätsmanagement zertifiziert nach DIN EN ISO 9001:2015 sichert Ihnen eine gleichbleibend hohe Produkt- und Servicequalität.

Das HARDY SCHMITZ Leistungsspektrum

Profitieren auch Sie von unserem breiten und ausgereiften Leistungsspektrum im Schaltanlagenbau. Installationsunternehmen, Industrie, öffentliche Auftraggeber und private Investoren zählen zu unseren langjährigen Kunden.v

HARDY SCHMITZ bietet Ihnen ein umfassendes Angebot:

➤ Schaltschrankplanung und -fertigung nach Maß mit EPlan und SoftTree
➤ Niederspannungsverteilungsanlagen und -schaltanlagen
➤ Schaltschränke für die Automatisierungs-, Kommunikationstechnik (inkl. Netzschränke)
➤ Kompaktschaltschränke mit Verrechnungsmesseinrichtung, Automatisierungs- und Messtechnik
➤ Schaltanlagenbau für Gebäudetechnik, Energieverteilung, Automatisation
➤ Messtechnik, Regelungstechnik und Steuertechnik (MSR, EMSR)
➤ Prozessleitsysteme, SPS, Fernwirktechnik

Unser starkes SAB-Team unterstützt Sie fachkompetent

Im Schaltanlagenbau und in der Planung von Schaltanlagen gibt es viele individuelle Herausforderungen, die es zu meistern gilt. So ist auf der einen Seite die stetig fortschreitende Technologie der Digitalisierung ein wesentlicher Faktor. Aber auch neue Normen, Standards und gesetzliche Richtlinien erhöhen den Innovationsdruck. Dann kommen noch die innerbetrieblichen Termin- und Kostenvorgaben hinzu. Alles in allem ist es ein komplexes Thema und dafür steht Ihnen unser fachkompetentes SAB-Team unterstützend zur Seite.

Team Schaltanlagenbau
