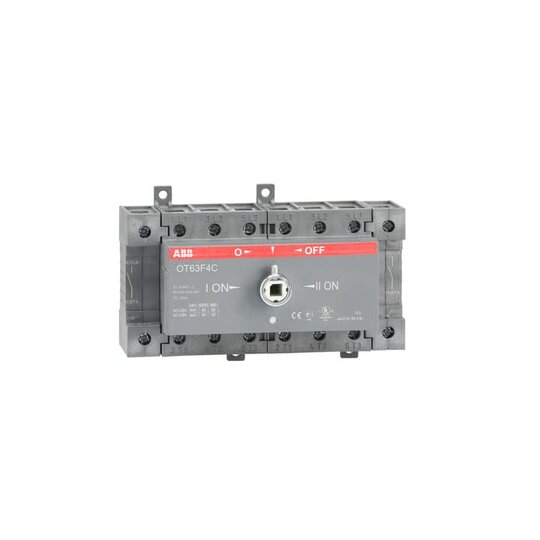

OT63F4C 1SCA105369R1001

Beschreibung

Manuell betätigte Lastumschalter erfüllen die Gerätenorm DIN EN 60947-1, DIN EN 60947-3 und DIN EN 60947-6-1. Das Angebot umfasst verschiedene Ausführungen: offene Umschaltung (I-0-II), offene schnelle Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Die Lastumschalter sind für die Verwendung als Netzumschalter geeignet. Der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Als Zubehör bietet ABB eine Vielzahl an Griffen für die Direktmontage und mit Welle an. Des Weiteren gibt es Griffe für die seitliche Betätigung, für eine Betätigung von der Rückseite, Sicherungsüberwachungen, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr als Zubehör von ABB.Normen: UL 98 / IEC60947-3Anzahl Pole: 4Bemessungsbetriebsleistung AC-23A: (380 ... 415 V) 22 kW, (500 V) 15 kW, (690 V) 15 kWBemessungsbetriebsspannung: 750 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 63 A, (500 V) 63 A, (690 V) 63 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 63 A, (500 V) 63 A, (690 V) 63 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 63 A, (500 V) 45 A, (690 V) 20 ABemessungsisolationsspannung: 750 VBemessungskurzzeitstromfestigkeit: (für 1 s) 1 Bemessungsstoßspannungsfestigkeit: 8 kVKabelquerschnitt: 1,5 ... 35 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 63 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 63 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Oberseite des SchaltersSchutzart: Front IP20Verlustleistung: 2,8 W
