Beschreibung

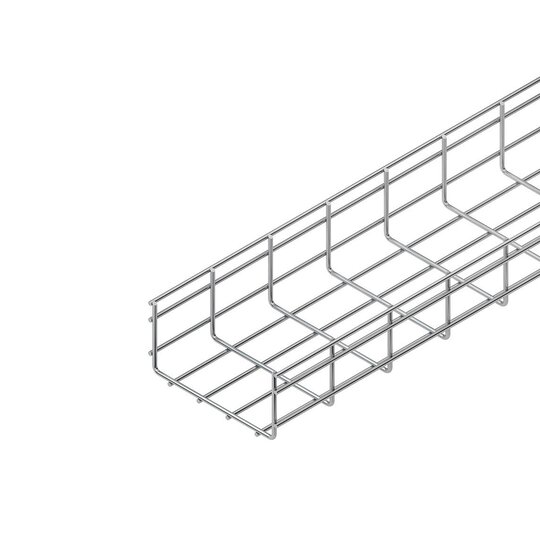

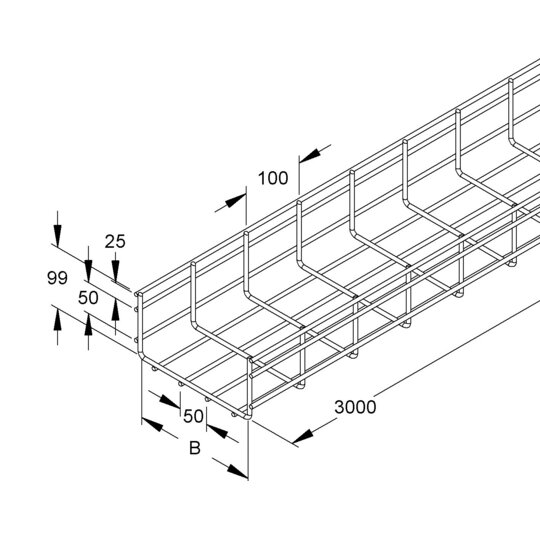

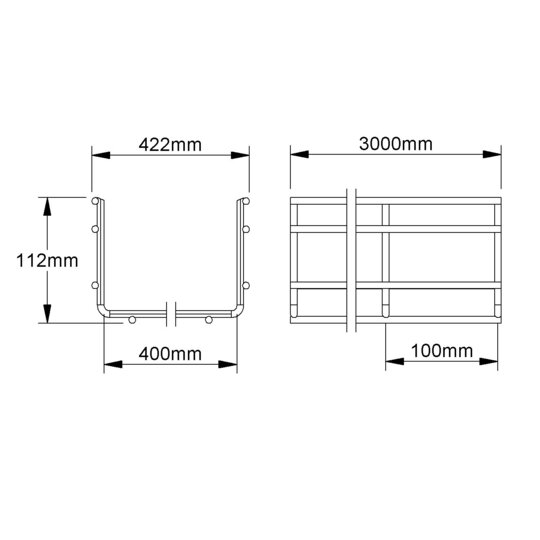

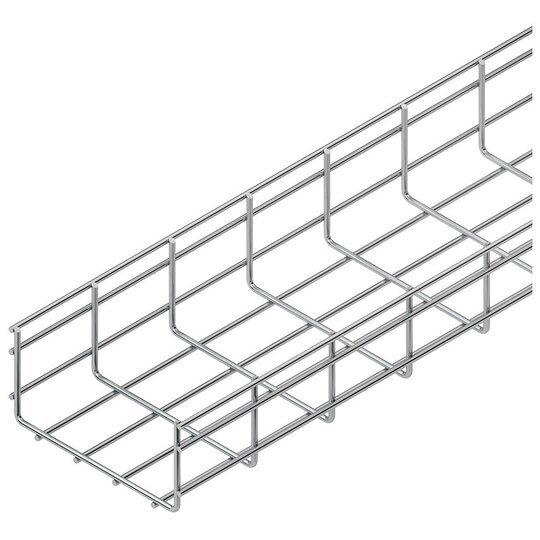

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) NennMaße H x B (innen) : 105 x 400 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 40072 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 NIEDAX Modell-Nr. : MTS 105.400 F EP Material__________ EP Lohn__________ Einheitspreis/Meter
| Profilform | U-Form |
| Breite | 400 mm |
| Höhe | 105 mm |
| Länge | 3000 mm |
| Arbeitslänge | 3000 mm |
| Drahtdurchmesser Längsseite | 6 mm |
| Drahtdurchmesser Querseite | 6 mm |
| Nutzbarer Querschnitt | 40072 qmm |
| Integrierte Trennwand | ohne |
| Ausführung | ohne Verbinder |
| Art des Verbinders | geschraubt |
| Geeignet für Funktionserhalt | false |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberfläche | feuerverzinkt |
| Gewicht | 4,939 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ III |
| Einsatztemperatur | -20 - 120 €C |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 1135 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 590 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 400 N/m |
