Beschreibung

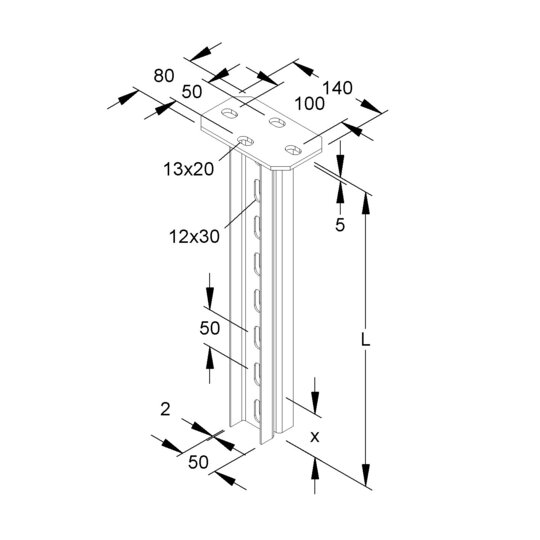

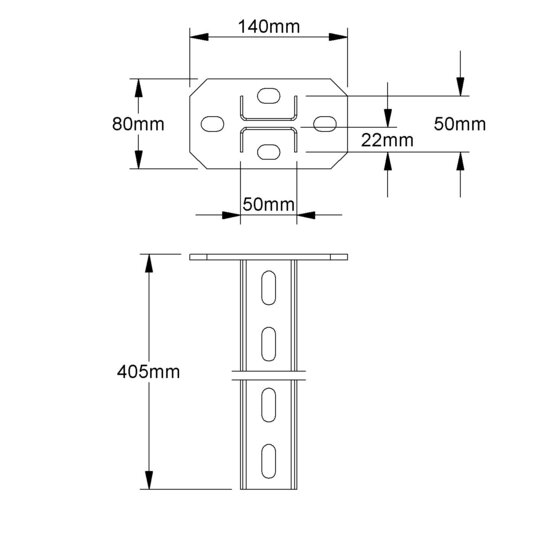

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/... E3, für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTUM... E3 = 400 mm Länge KTU... E3 = 600 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 405 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
| Länge | 405 mm |
| Profilbreite | 50 mm |
| Profilhöhe | 50 mm |
| Ausführung | U-Profil doppelseitig |
| Tragfähigkeit | 4 kN |
| Geeignet für Funktionserhalt | false |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | true |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Oberfläche | sonstige |
| Einsatztemperatur | -20 - 120 €C |
| Gewicht | 1,399 kg |
