Hybrid-Motorkabel für HEIDENHAIN HMC6® Technologie

Ebenfalls der deutsche Hersteller mechatronischer Messgeräte Heidenhain setzt mit der Einkabeltechnologie HMC6® auf den Einsatz von Hybridkabeln in Servomotoren. Die innovative Technologie bietet sowohl Maschinenbauern als auch Motorenherstellern viele Vorteile hinsichtlich Kosten, Nutzen und Qualität. Auf diese erhöhte Nachfrage hat der führende Kabelhersteller Nexans mit einem Angebot an Hybridleitungen nach HEIDENHAIN HMC6® reagiert und sie in seinem Produktsortiment MOTIONLINE® aufgenommen.

Vorteile der HMC6® Einkabellösung für Antriebe

In der Regel benötigen Motoren zwei separate Anschlusskabel: ein Messgerätekabel für den Motorgeber und ein Leistungskabel für die Motorversorgung. Durch Verwendung eines Hybrid-Motorkabels HMC6® werden die Adern für Messgerät, Motor und Bremse nun in einem einzigen Kabel untergebracht. Es wird also nur noch ein Kabel für den Anschluss an den Motor und dem Schaltschrank benötigt. Da liegt es auf der Hand, dass diese Hybridkabellösung eine Reihe von Vorteilen bietet:

  • Installation und Wartung sind einfacher, schneller durchführbar
  • Reduzierung der Anzahl an Kabeln
  • Verringerung von mechanischen Bearbeitungen (Flanschdose am Motor, Durchführungen in Gehäusen)
  • Einsatz von kleineren Schleppketten möglich
  • Verbesserte Schleppkettentauglichkeit
  • Minimierung der Kosten
  • Reduzierung der Störkontur des Motors

Dies sind einige wesentliche Vorteile, die die Einkabeltechnologie bietet. Ein weiterer nicht zu unterschätzender Aspekt ist die erhöhte Flexibilität, die diese Technologie Anwendern ermöglicht.

Universelles Design für größtmögliche Flexibilität

Die Hybridkabellösung HMC6® ist speziell für die HEIDENHAIN-Schnittstelle EnDat22 konzipiert worden mit einer rein seriellen Datenübertragung bis 100 m Kabellänge. Dabei können Anwender auf Standardkomponenten zurückgreifen, da alle Messgeräte mit rein seriellen RS-485-Schnittstellen anschließbar sind. Dadurch steht eine breite Auswahl an Messgeräten zur Verfügung, die direkten Einsatz finden können, ohne dass weitere Schnittstellen eingebunden werden müssen – inklusive Messgeräte für funktionale Sicherheit bis SIL 3.  Dies bezieht sich ebenfalls auf Antriebsgeber für Servomotoren.

MOTIONLINE® PREMIUM Hybridkabellösungen nach HEIDENHAIN Standard PUR

Das MOTIONLINE® PREMIUM Hybridkabelsystem nach HEIDENHAIN Standard des Herstellers Nexans erfüllt die folgenden Anforderungen:

  • PUR-Mantel
  • TPM-Isolierung mit besonders niedriger Kapazität
  • TPE-Innenmantel optimiert für Schleppketten
  • geschirmt mit verzinntem Kupfergeflecht
  • Öl-beständig nach DIN EN 50363-10-2 & DIN EN 60811-404
  • Kühlmittel-beständig
  • kerbzäh
  • flammwidrig nach IEC 60332-1; FT1; UL1581
  • Hydrolyse- und Mikroben-beständig
  • PVC- und Halogen-frei
  • UL, CSA, DESINA und CE zertifiziert

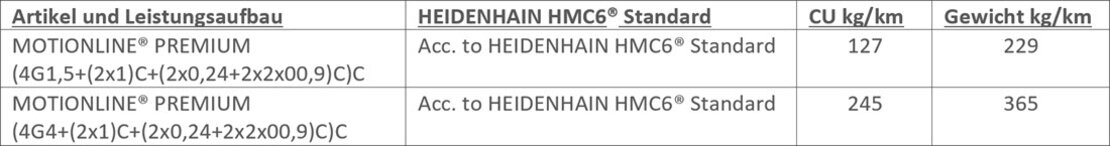

MOTIONLINE® PREMIUM Hybrid cables acc. to HEIDENHAIN HMC6® Standard PUR

Beschreibung:

Dieses Hybrid-Motorkabel des führenden Kabelherstellers Nexans ist angelehnt an den HEIDENHAIN HMC6®. Die Hybridleitung für Servomotoren ist für extrem dynamische Anwendungen konzipiert und für extreme Bedingungen in der Industrie geeignet. Bei diesen HMC6® Kabeln ist der blanke, biegefeste Kupferlitzenleiter ist mit einer TPM-Isolierung mit besonders niedriger Kapazität umlegt. Sowohl ein Gesamtschirm als auch ein Elementschirm mit jeweils einer ≥ 80 % verzinnten Kupfergeflecht-Bedeckung schirmen ab. Zusätzlich stärkt ein Innenmantel aus einer TPE-Mischung, die optimiert für den Einsatz in Schleppketten ist, das Kabel. Hinzu kommt der PUR-Außenmantel, der die Anwendung vor allem in rauen Einsatzbereichen ermöglicht.

Die Leistungsadern sind hierbei zusammen mit den Steueradern und einigen Füllern verseilt und sind wie folgt gekennzeichnet:

Leistungsadern: Bl – Br – Sw - Gn/Ge
Bremspaar: Ws - Ws/Sw
Versorgung: Br/Gn - Ws/Gn
Kommunikation: Gr – Rs – Vio – GE

Die verschiedenen Daten werden mit einer Beschleunigung von bis zu 50 m/s² auf eine Geschwindigkeit von 5 m/s gebracht und können dabei 600/1000 V Nennspannung und 4000 V Prüfspannung standhalten. Auch einen großen Temperaturbereich deckt dieses Kabel ab, sodass man es gefahrlos bei -30 °C bis zu +80 °C nutzen kann. Gelagert kann es zudem ohne Bedenken bei -50 °C bis zu +80 °C werden. Dank des PUR-Außenmantels ist dieses Kabel nicht nur öl- und kühlmittelbeständig, kerbzäh und flammwidrig, sondern auch gegen Mikroben und Hydrolyse beständig. Dabei ist dieses Kabel komplett frei von PVC und Halogen.
