28. April 2021
Optimal gerüstet für Isolationswiderstandsmessungen mit Hensel FIXCONNECT® NT
Im Mai 2016 war es soweit – die Übergangsfrist der DIN VDE 0100-718 endete. Damit sind nun Neutralleiter verpflichtend in Verteilern vorgeschrieben, die sich in verschiedenen öffentlichen und privaten Bereichen befinden.
Im Zuge dieser Entwicklung hat Hensel eine Lösung geschaffen, die den Einsatz von Neutralleiter-Trennklemmen revolutioniert: die innovativen Klemmen FIXCONNECT® NT.
Diese platz- und kostensparende Lösung überzeugt Anwender einfach und nachhaltig.
Die FIXCONNECT® NT-Klemmen werden anstelle der bisherigen Neutralleiter-Schiene installiert und damit ist eine zusätzliche Tragschiene für Reihenklemmen nicht mehr erforderlich.
Auch hinsichtlich des Montageaufwands punktet FIXCONNECT® NT als kompakte Montageeinheit.
Sie wird statt einzelner Reihenklemmen montiert und auch die aufwendigere Verdrahtung der jeweiligen Klemmen entfällt. Somit können preiswertere und kleinere Gehäuse bzw. Verteiler eingesetzt werden.
Die kostengünstige Klemmeneinheit FIXCONNECT® NT kann auch bei Nachrüstungen einfach ausgetauscht werden.
Wann und wo werden N-Trennklemmen in Verteilern genau gefordert?
Grundsätzlich wird durch die DIN VDE 0105-100/A1 festgelegt, dass für den Betrieb von elektrischen Anlagen und Geräten regelmäßig wiederkehrende Prüfungen erfolgen müssen. Bestandteil dieser Prüfungen und des E-CHECKS ist die Prüfung des Isolationswiderstands. Dafür bildet die Unterbrechung des Neutralleiters jedes Stromkreises die Grundlage für die korrekte Messung. Durch diese Prüfung werden frühzeitig Fehler in der Isolation erkannt, um nachfolgende Brände mit Personen- und Sachschäden zu vermeiden.
-
Anwendungsbereiche der DIN VDE 0100-718
Grundsätzlich regelt die DIN VDE 0100-718 die zusätzlichen Anforderungen für elektrische Anlagen in öffentlichen Einrichtungen und Arbeitsstätten. So muss bei Leiterquerschnitten unter 10 mm² der Isolationswiderstand aller Leiter gegen Erde innerhalb jedes einzelnen Stromkreises gemessen werden. Und zwar ohne Abklemmen des Neutralleiters. Hier bietet sich der Einbau von Neutralleiter-Trennklemmen an und ist eine der gängigsten Lösungen in der Praxis.
-
Anwendungsbereiche der VdS 2033 der Sachversicherer
Sachversicherer fordern in der Richtlinie VdS 2033 ausdrücklich die Auftrennung des Neutralleiters zur Isolationswiderstandsmessung in feuergefährdeten Betriebsstätten und gleichzustellenden Risiken (also Bereiche mit Brandgefahr). Die VdS 2033 nimmt direkten Bezug auf die entsprechenden DIN VDE-Bestimmungen und legt fest, dass gemäß DIN VDE 0105 regelmäßige Prüfungen durchzuführen sind, die gemäß DIN VDE 0100-718 zu erfolgen haben.
In der Praxis steht der Elektrofachmann jedoch häufig vor der Frage bei einem Installationsprojekt, welchem Anwendungsbereich dieses genau zuzuordnen ist. Und dafür hat der Hersteller Hensel die folgende Entscheidungs-Matrix ausgearbeitet für die Einsatzbereiche von Neutralleiter-Trennklemmen.

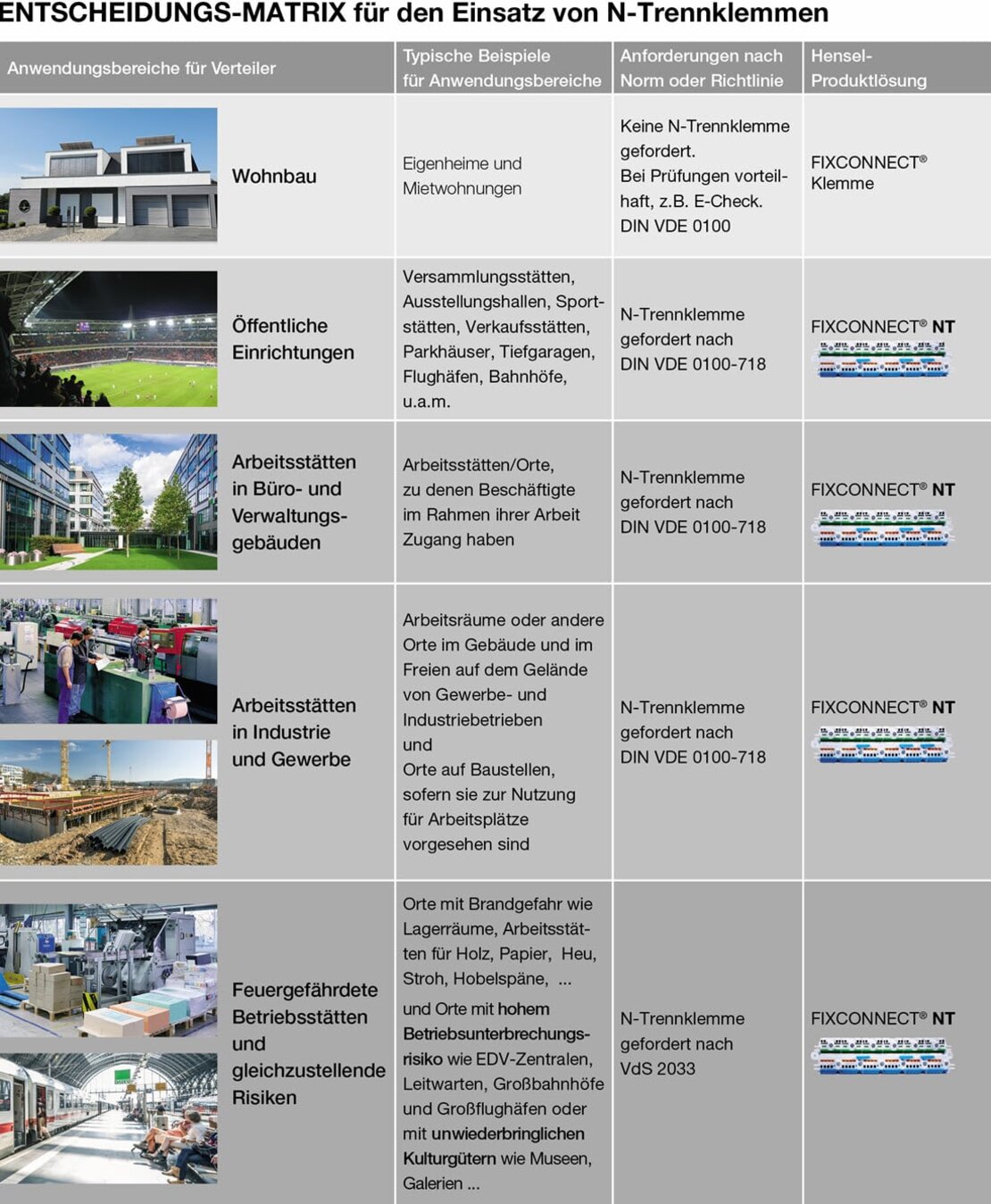

Entscheidungs-Matrix für Einsatz von Neutralleiter-Trennklemmen
Der Hersteller Hensel sorgt für mehr Klarheit. In dieser Matrix sind beispielhaft Anwendungen aufgeführt, in denen die Isolationswiderstandsmessung mit Abklemmen der N-Leiters nach DIN VDE und der Richtlinie VdS 2033 durchgeführt werden muss. Denn in der Praxis fällt die eindeutige Zuordnung, ob es sich um eine betroffene „Öffentliche Einrichtung“ und/oder eine „Arbeitsstätte“ handelt, nicht immer leicht.
FIXCONNECT® NT – Isolationswiderstandsmessung ohne Abklemmen der N-Leiter in der Praxis
Die kompakte Lösung von Hensel ermöglicht ein sicheres Trennen aller Neutralleiter ohne Schraubverbindung. Mit dem Schraubendreher wird einfach der orangefarbige Trenner gedrückt und leicht gekippt, bis er in der geöffneten Position einrastet.
So kann man während der Prüfung sehr leicht erkennen, ob eine Klemme geöffnet oder geschlossen ist.
Nach der Messung wird die Verbindung durch eine leichte Kippbewegung mit dem Schraubendreher wieder hergestellt und der Trenner springt in die Ausgangsstellung zurück.
Und schon ist der Kontakt wiederhergestellt.
Durch diesen sehr einfachen Mechanismus werden herkömmliche Fehler, die beim Wiederanklemmen entstanden, oder auch Drahtbruch verhindert.
Die kompakte Lösung von Hensel ist sicher, vorschriftenkonform und kostengünstig

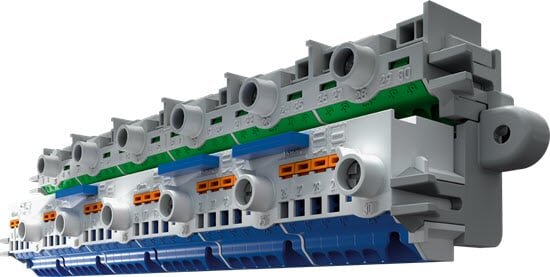

Die neuen NT-Klemmen setzen sich aus bis zu vier N-Sammelschienen zusammen. Diese sind im Lieferzustand durch steckbare N-Brücken verbunden.
Wenn beispielsweise für den Einsatz von Fi-Schutzeinrichtungen (RCD) mehrere N-Potenziale benötigt werden, dann lassen sich diese durch einfaches Herausnehmen der Steckbrücke realisieren. Durch Wiedereinsetzen der Brücke ist bei Änderungen in der Installation schnell wieder eine sichere und durchgehende N-Schiene hergestellt.
Die Klemmen FIXCONNECT® NT sind für Anschlüsse von Leiterquerschnitten von 1,5 bis 25 mm² geeignet – mit einer Trennfunktion bis 4 mm². Dabei können eindrähtige Leiter oder auch mehr- oder feindrähtige Leiter angeschlossen werden – wahlweise mit oder ohne Aderendhülsen.
Ein weiterer Vorteil der NT-Klemmeninnovation von Hensel ist die eindeutige Kennzeichnungsmöglichkeit, die in Folge eine einfache Dokumentation und Identifikation ermöglicht.
Die perfekte Kombi: Neutralleiter-Trennklemmen in KV-Kleinverteilern
Die neuen KV-Kleinverteiler NT setzen in Kombination mit der Klemme FIXCONNECT® NT den neuen Standard in Gewerbe, Industrie und öffentlichen Einrichtungen.
Die robusten Aufputz-Kleinverteiler sind selbst für Anwendungen in rauen und anspruchsvollen Umgebungen geeignet. Sie halten Schlägen, Stößen, Staub, Strahlwasser oder Witterung dank Schutzart IP65, Schutzklasse II sowie Schlagfestigkeit IK 08 (5 Joule) problemlos stand.
Die Automatengehäuse sind aus dem Werkstoff PS Polystyrol gefertigt, der gegen Laugen sowie Mineralsäuren beständig ist. Nach dem technischen Prüfverfahren zum Brandschutz - der Glühdrahtprüfung (IEC 60695-2-11:750 °C) - ist er schwer entflammbar und selbstverlöschend.
