03. Juni 2025
In Rekordzeit verdrahtet: Klippon® Connect-Reihenklemmen mit SNAP IN von Weidmüller
Ob Serienfertigung, Automatisierung oder Retrofit – moderne Verdrahtung muss schnell und zuverlässig funktionieren. So zum Beispiel jagt in der Serienmontage ein Auftrag den nächsten – Effizienz ist alles. Jede Verdrahtung muss schnell, sicher und standardisiert sitzen. Genau hier macht die Verbindungstechnik SNAP IN den Unterschied: Einstecken, Klick, weiter. Kein Crimpen, kein Schrauben – stattdessen ein flüssiger Arbeitsablauf, der Zeit spart und Fehler vermeidet.

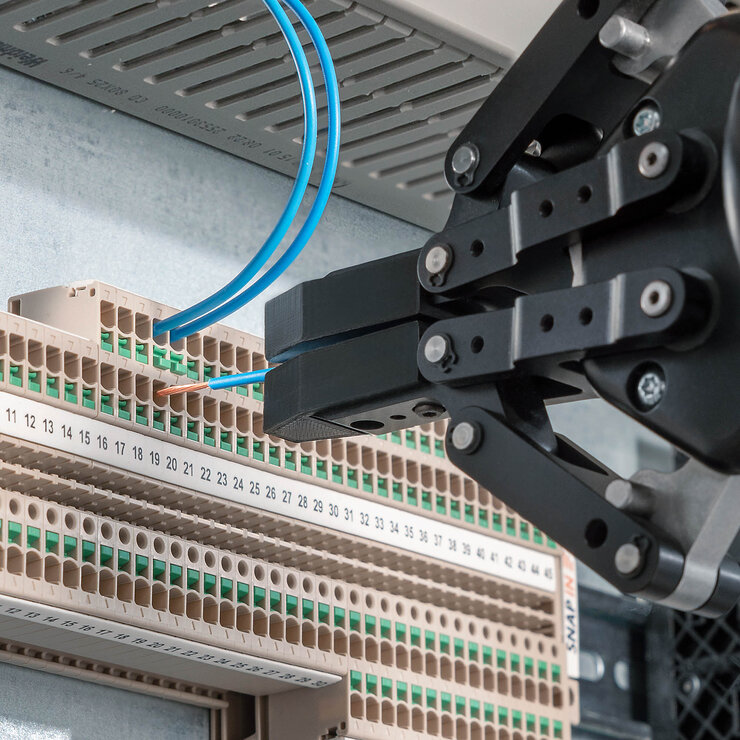

Auch in der hochautomatisierten Fertigung spielt Weidmüllers SNAP IN-Verbindungslösung ihre Stärken aus: Roboterarme greifen präzise zu, setzen Leiter ein und schließen die Verbindung in einem Schritt – völlig werkzeuglos. Die vorgespannte Klemmstelle der Klippon® Connect-Reihenklemmen ist optimal auf robotergestützte Prozesse abgestimmt. So läuft die Automatisierung durch – reibungslos und ohne manuelles Nachfassen.

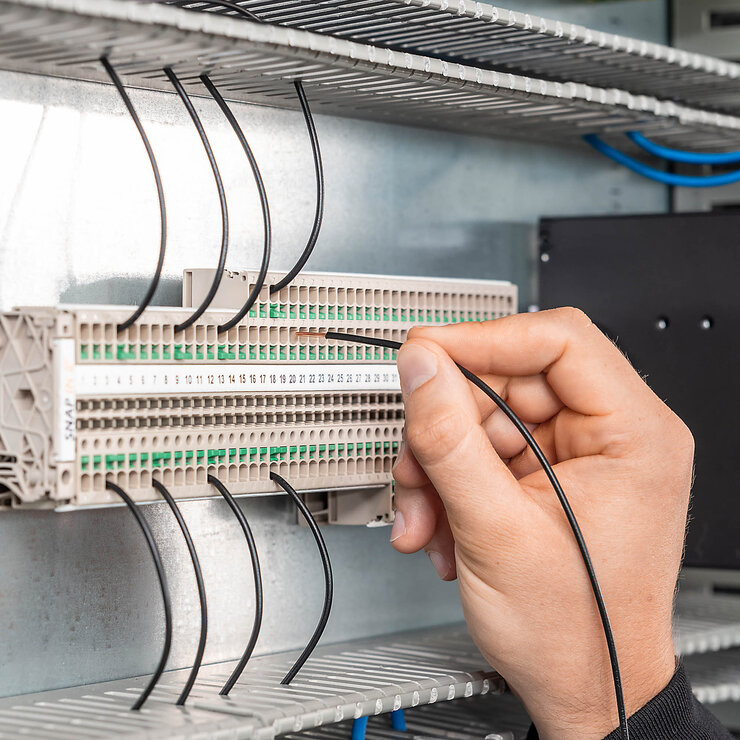

Und wenn es darum geht, bestehende Schaltschränke nachzurüsten, überzeugen die Klippon® Connect-Reihenklemmen mit SNAP IN ebenfalls: Bei begrenztem Platzangebot und komplexer Verdrahtung ermöglicht die Technologie eine schnelle und sichere Erweiterung – ganz ohne Spezialwerkzeug oder aufwendige Leitervorbereitung. Einfach einführen, Klick, fertig.
Mit den Reihenklemmen der Klippon® Connect-Serie von Weidmüller haben Elektroprofis heute eine Lösung an der Hand, die genau die Anforderungen unserer Zeit erfüllt. Dank der hochinnovativen SNAP IN-Anschlusstechnologie gelingt die Verdrahtung schneller, sicherer und einfacher als je zuvor – ob manuell oder automatisiert.
Wenn jede Verbindung zählt: Mit SNAP IN effizient, sicher und zukunftssicher verdrahten
Im Schaltschrankbau steigen die Anforderungen stetig: Taktzeiten verkürzen sich, der Fachkräftemangel nimmt zu und gleichzeitig wächst der Druck, fehlerfrei und normgerecht zu arbeiten. Genau vor diesem Hintergrund setzt Weidmüller mit der SNAP IN-Technologie einen neuen Standard. Integriert in die Klippon® Connect-Reihenklemmen ermöglicht sie eine durchgängig schnelle, sichere und automatisierbare Verdrahtung.

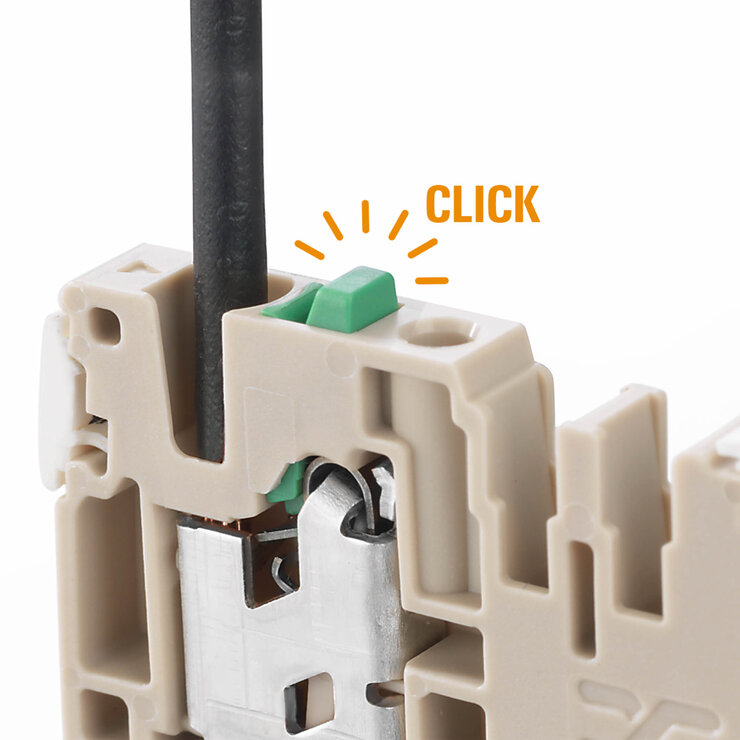

Die SNAP IN-Technologie von Weidmüller basiert auf einem vorgespannten Federmechanismus, der beim Einführen eines abisolierten Leiters automatisch auslöst. Es „klickt“ – und der Kontakt ist hergestellt. Ganz ohne Werkzeug, ganz ohne Aderendhülse. Auch die Demontage erfolgt werkzeuglos: Mit einem Druck auf den Pusher öffnet sich die Klemme wieder.
Ihre Vorteile auf einen Blick:
✓ universell einsetzbar: In zahlreichen Varianten für Querschnitte von 0,5 bis 16 mm² verfügbar.
✓ werkzeuglos & schnell: Keine Schraubendreher, kein Crimpen – das spart Zeit und Ressourcen.
✓ für alle Leiterarten: Ob massiv oder flexibel, mit oder ohne Aderendhülse – SNAP IN verarbeitet alles.
✓ Ready-to-Robot: Perfekt für automatisierte Verdrahtungsprozesse – von der Montage über die Beschriftung bis zum Leiteranschluss.
✓ sicher & zuverlässig: Gasdicht, vibrationsfest und wartungsfreundlich – mit akustischer Rückmeldung für maximale Prozesssicherheit.
SNAP IN, PUSH IN oder klassische Technik – der technische Unterschied im Detail
Weidmüller hat mit SNAP IN eine neue Verdrahtungstechnologie entwickelt, die die bewährten Vorteile der PUSH IN-Technik aufgreift und gezielt für die Anforderungen moderner, automatisierter Verdrahtungsprozesse weiterentwickelt. Besonders bei der werkzeuglosen Verarbeitung flexibler Leiter und in roboterbasierten Anwendungen setzt SNAP IN neue Maßstäbe in Sachen Geschwindigkeit, Prozesssicherheit und Automatisierungstauglichkeit.
Im Vergleich dazu bleibt PUSH IN eine zuverlässige Technik für manuelle und teilautomatisierte Anwendungen, während klassische Anschlusslösungen wie Schraub- oder Zugfederklemmen deutlich mehr Zeit- und Werkzeugaufwand erfordern – sowohl beim Anschließen als auch beim Lösen.
Die folgende Gegenüberstellung zeigt die wichtigsten Unterschiede der drei Technologien im direkten Vergleich:
SNAP IN-Technologie
Leitervorbereitung
Kein Crimpen nötig – flexible Leiter können direkt eingeführt werden.
Werkzeugbedarf
Komplett werkzeuglos – auch beim Lösen über den Pushbutton.
Anschlussprinzip
Klemmstelle ist offen und schließt automatisch bei Leiterkontakt („Klick“).
Automatisierung
Optimal für vollautomatisierte Verdrahtung (Ready-to-Robot).
Verdrahtung
Sehr schnell – kein Öffnen, kein Crimpen, kein Nacharbeiten.
Kontaktqualität
Gasdicht, vibrations- und erschütterungssicher.
Anwendungsbereich
Industrie 4.0, Smart Factory, schnelle Service-Einsätze.
PUSH IN-Technologie
Leitervorbereitung
Flexible Leiter benötigen Aderendhülsen. Massive Leiter direkt steckbar.
Werkzeugbedarf
Werkzeug nötig zum Lösen (z. B. Schraubendreher).
Anschlussprinzip
Leiter wird eingesteckt, Kontaktfeder übernimmt – zum Lösen meist Werkzeug nötig.
Automatisierung
Eher für manuelle oder teilautomatische Anwendungen geeignet.
Verdrahtung
Schnell – aber mit Vorbereitung bei flexiblen Leitern.
Kontaktqualität
Gasdicht, vibrationssicher.
Anwendungsbereich
Klassischer Maschinen- und Anlagenbau, Serienverdrahtung.
Herkömmliche Technik
Leitervorbereitung
Meist sind Aderendhülse nötig, besonders bei flexiblen Leitern.
Werkzeugbedarf
Werkzeug beim Anschließen und Lösen erforderlich.
Anschlussprinzip
Leiter wird mechanisch fixiert – Anschluss und Lösen erfolgen mit Werkzeug.
Automatisierung
Nicht automatisierungsfähig.
Verdrahtung
Langsam und aufwendig – mehrere Arbeitsschritte sind erforderlich.
Kontaktqualität
Anfällig für Kontaktprobleme z. B. bei gelösten Schrauben.
Anwendungsbereich
Traditionelle Anwendungen, weniger automatisierungsfähig.
Klippon® Connect-Reihenklemmen – Qualität trifft System
Die Klippon® Connect-Reihenklemmen stehen seit jeher für durchdachte Technik, höchste Sicherheitsstandards und anwenderfreundliches Design. Ob Durchgangs-, Etagen- oder Sicherungsklemmen: Die Baureihen überzeugen mit normgerechten Prüfpunkten, großzügigen Markierungsflächen und intuitiver Handhabung – ideal für den gesamten Lebenszyklus eines Schaltschrankes, von der Planung über die Installation bis hin zum Betrieb.
Mit den Klippon® Connect-Reihenklemmen und der innovativen SNAP IN-Technologie liefert Weidmüller eine Lösung, die den Anforderungen von Industrie 4.0 in vollem Umfang gerecht wird. Sie profitieren von maximaler Effizienz, höchster Sicherheit und einem klaren Wettbewerbsvorteil im Schaltschrankbau.
Weitere technische Informationen zu den Klippon® Connect-Reihenklemmen mit SNAP IN-Technologie finden Sie direkt beim Hersteller. Die Broschüre steht Ihnen hier als PDF zum Download zur Verfügung – kompakt, übersichtlich und praxisnah aufbereitet.
Vom Einstecken bis zum hörbaren „Klick“: Dieses Video zeigt anschaulich, wie SNAP IN Ihre Verdrahtung vereinfacht.
