Weidmüller Überspannungsableiter und Blitzstromableiter

11. Juni 2024

Weidmüller bietet mit VARITECTOR einen zuverlässigen Blitzschutz und Überspannungsschutz in Industrie und Gebäuden

Die zunehmende Abhängigkeit von elektrischen und elektronischen Geräten und Infrastrukturen in der Industrie und Gebäuden erfordert einen zuverlässigen Schutz vor Blitz und Überspannung. Mit einer Investition in hochwertige und normgerechte Schutzgeräte können die kostenintensiven Folgen von Schäden dieser Art an empfindlichen Geräten und Systemen vorgebeugt werden.

Dafür bietet Weidmüller mit seiner bewährten Schutzgeräte-Serie VARITECTOR eine Lösung, die einen zuverlässigen Blitz- und Überspannungsschutz gewährleistet. Damit ist die Systemverfügbarkeit gesichert, werden Datenverluste minimiert und die Wertschöpfung gesteigert. Mit VARITECTOR-Schutzgeräten profitieren Anwender von den folgenden Vorteilen:

Die kompakten Überspannungsschutzgeräte lassen sich einfach und schnell installieren – auch bei wenig Platz. Sie erfüllen umfassend alle Anforderungen, um Risiken zu minimieren und Effizienz zu steigern.

Dank der Erfüllung von nationalen sowie internationalen Normen und Standards bieten sie einen zukunftssicheren und maximalen Investitionsschutz für industrielle und gebäudetechnische Anlagen.

VARITECTOR-Schutzgeräte ermöglichen einen sicherungslosen Betrieb bis 315 A. Darüber hinaus verfügen Sie über eine Vorwarnanzeige und einen optionalen Fernmeldekontakt zur einfachen Funktionsüberwachung.

Bewährte VARITECTOR-Schutztechnologie für Energiesysteme, PV-Anlagen, MSR-Technik und Datenschnittstellen

In dem breiten Gerätespektrum der VARITECTOR-Serie lassen sich für vielseitige Anwendungen die passenden Überspannungs- und Blitzstromableiter finden. So können Energieverteilungssysteme, elektronische Geräte sowie die gesamte Mess-, Steuerungs- und Regelungstechnik verlässlich geschützt werden. Darüber hinaus lassen sich auch analoge und digitale Signalkreise sowie Datenschnittstellen mit speziellen VARITECTOR-Geräten schützen.

Das Portfolio von Weidmüller hält Blitz- und Überspannungsschutzlösungen bereit für Spannungen von 75 V bis 1.500 V. Dabei lassen sich die Schutzgeräte ohne zusätzliche Vorsicherung bis 315 A einsetzen mit einer entsprechenden Gerätevielfalt. So sind die Geräte einsetzbar als 3-, 4- oder 3+1-polige Variante für TN-C-, TN-C-S-und TT-Netze.

Hinzu kommt, dass die umfangreiche Auswahl den Schutz der Energieseite mit Typ I (10/350µs Impuls), Typ II (8/20µs Impuls) sowie Typ III (Hybridimpuls) ermöglicht. Die Ableiter entsprechen IEC/EN 61643-1 sowie UL 1449 und können in Anlagen nach IEC/EN 61643-12, IEC 62305-4 eingesetzt werden. Ein integrierter Verriegelungshaken sichert den steckbaren Ableiter.

Die VPU PV-Serie ermöglicht einen zuverlässigen Schutz im Wohn-, Gewerbe- und Versorgungsbereich, wobei selbst ein sicherer Schutz von PV-Anlagen bis zu 4.000 Metern Höhe problemlos realisiert werden kann. Dafür bietet die Serie verschiedene Ableitervarianten des Typs I und II, die in Systemen mit 600 V, 1.000 V und 1.500 V nach EN 51643-32 verbaut werden können. Ein weiterer Vorteil ist, dass mit einer maximalen Kurzschlussfestigkeit von 11 kA auch PV-Anlagen mit vielen Solarmodulen in einem String sicher geschützt werden können, ohne dass eine weitere Sicherung benötigt wird. Dank steckbarer Ableiter ist ein werkzeugloser, schneller und somit kosteneffizienter Austausch möglich.

Speziell für den Schutz von MSR-Anlagen bietet Weidmüller die SPC-Serie, die zuverlässig Ausfälle verhindert, die durch Überspannungen entstehen können. Die Schutzgeräte verfügen über eine zweiteilige, steckbare Bauform. Die kompakte SSC-Serie in schmaler Reihenklemmbauform ist entweder mit Zugfeder- oder Schraubanschluss erhältlich und bietet zusätzliche Merkmale wie Trennmesser für einfache Messungen. Die Schutzgeräte sind für binäre sowie analoge Signale geeignet und weitere Gerätevarianten mit integrierten Komponenten wie Gasableitern oder Varistoren sind verfügbar. Sie entsprechen IEC/EN 61643-21 und können nach IEC/EN 61643-22 installiert werden.

Um Fehler bei der Datenübertragung oder Datenverluste auf Speichermedien zu vermeiden, bietet Weidmüller einen effektiven Schutz für Netzkomponenten in industriellen Datensystemen. Hierzu zählen etwa Ethernet CAT.6 mit PoE+ Funktion, RS485 und RS232. Die speziellen Blitz- und Überspannungsschutzgeräte für Datenschnittstellen bieten einen zuverlässigen Schutz in Niederspannungssystemen. Dabei werden ebenfalls alle empfindlichen Niederspannungswege wie Kabel, Telefon- und Datenleitung geschützt und transiente Störungen verhindert.

Mit dem Auswahlassistenten für Blitz- und Überspannungsschutz von Weidmüller finden Sie immer die passende Komponente für Ihre Anwendung. ➔ Weiter zum Auswahlassistenten von Weidmüller

Ausgewählte VARITECTOR-Komponenten – maximaler Schutz gegen Blitz und Überspannung

Unsere Experten haben für Sie die VARITECTOR-Produktpalette geprüft und hier stellen wir Ihnen einige ausgewählte Schutzgeräte vor, die langlebig den bewährten Schutz von Weidmüller für Ihre Anlagen bieten.

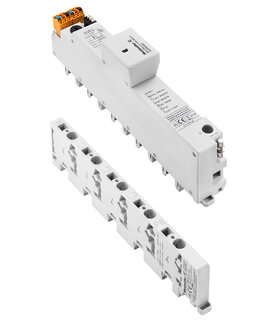

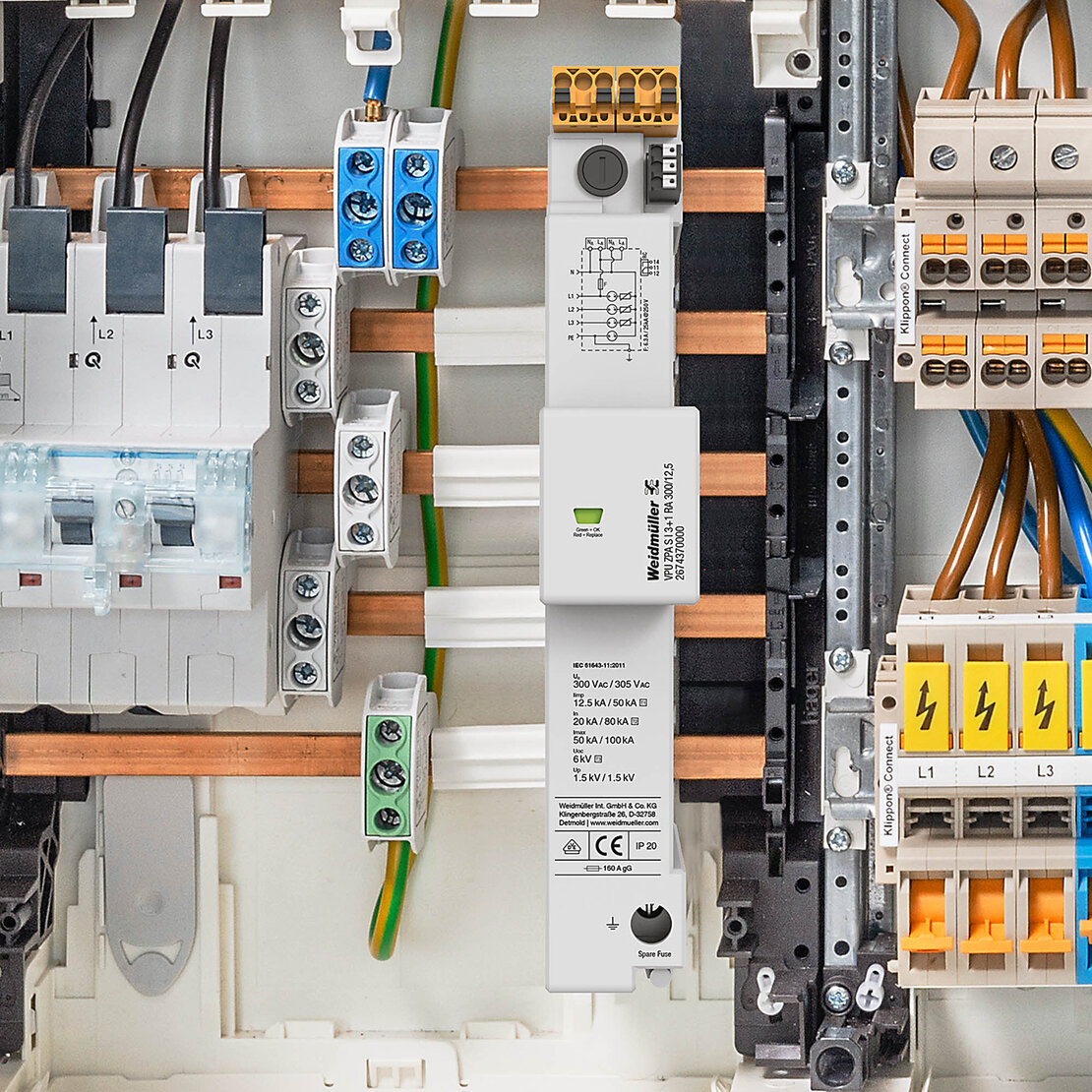

VARITECTOR PU ZPA S

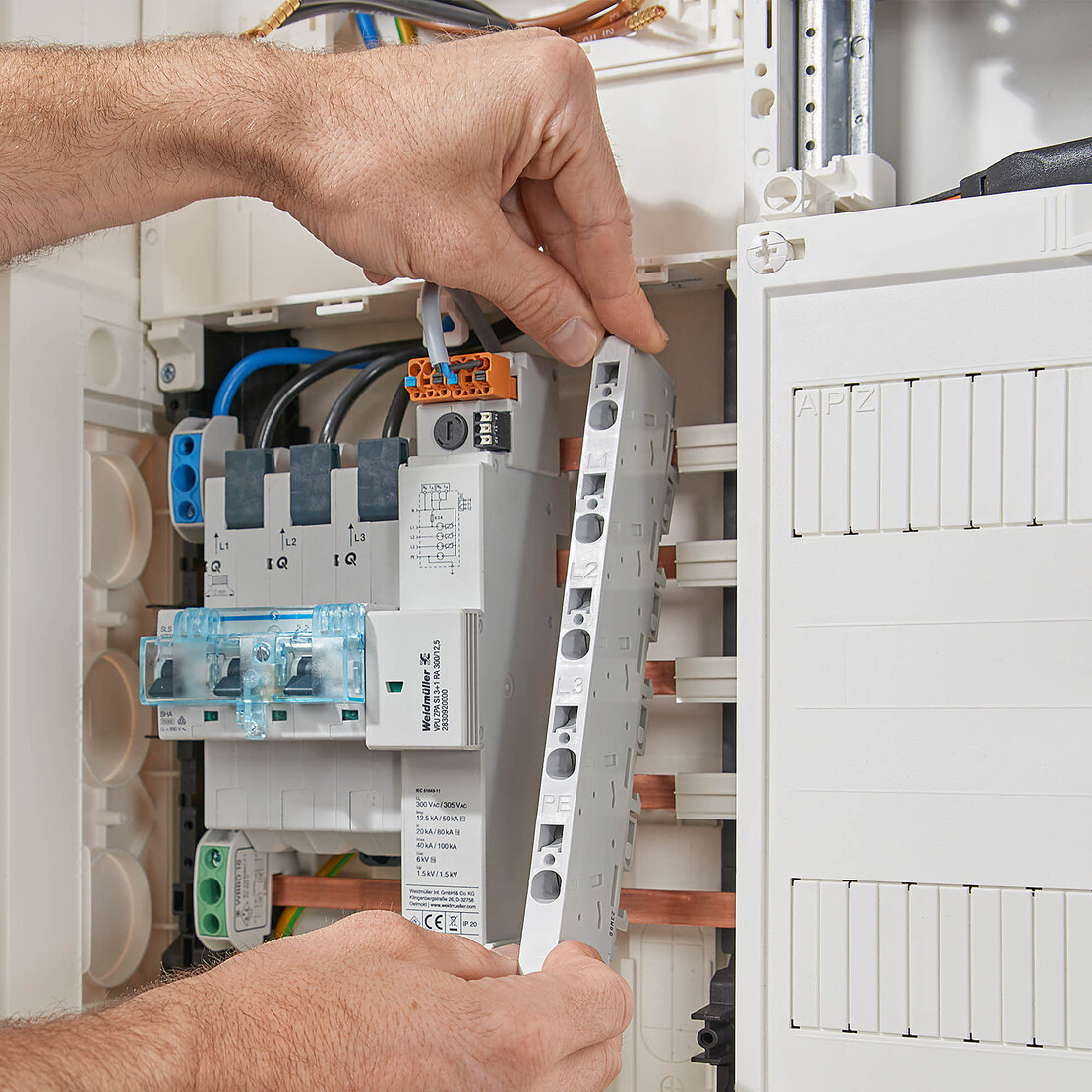

Mit nur 36 mm Baubreite ist dieser kompakte Überspannungsschutz einfach und schnell installiert. Dafür wird das Gerät im Vorzählerbereich nach VDE AR N 4100 durch einfaches Aufrasten auf dem 40-mm-Sammelschienensystem installiert – ohne Schrauben und werkzeuglos für mehr Sicherheit und Effizienz.

Produktvarianten mit einem steckbaren Zusatzabgriff ermöglichen durch einen Push-In-Anschluss  Zusatzanwendungen. So lässt sich beispielsweise ein Modem direkt anschließen, sodass das 40-mm-Sammelschienensystem nicht erweitert werden muss.

VDATA CAT6

Datenschnittstellen in der Informationstechnik reagieren besonders empfindlich auf Überspannungen. Dafür bietet Weidmüller mit dem universellen sowie platzsparenden Überspannungsableiter VDATA CAT6 einen leistungsstarken und schnell reagierenden Schutz bei minimaler Dämpfung. So wird die reibungslose Performance der Datentechnik mit kleinen Spannungen und hohen Übertragungsraten gewährleistet.

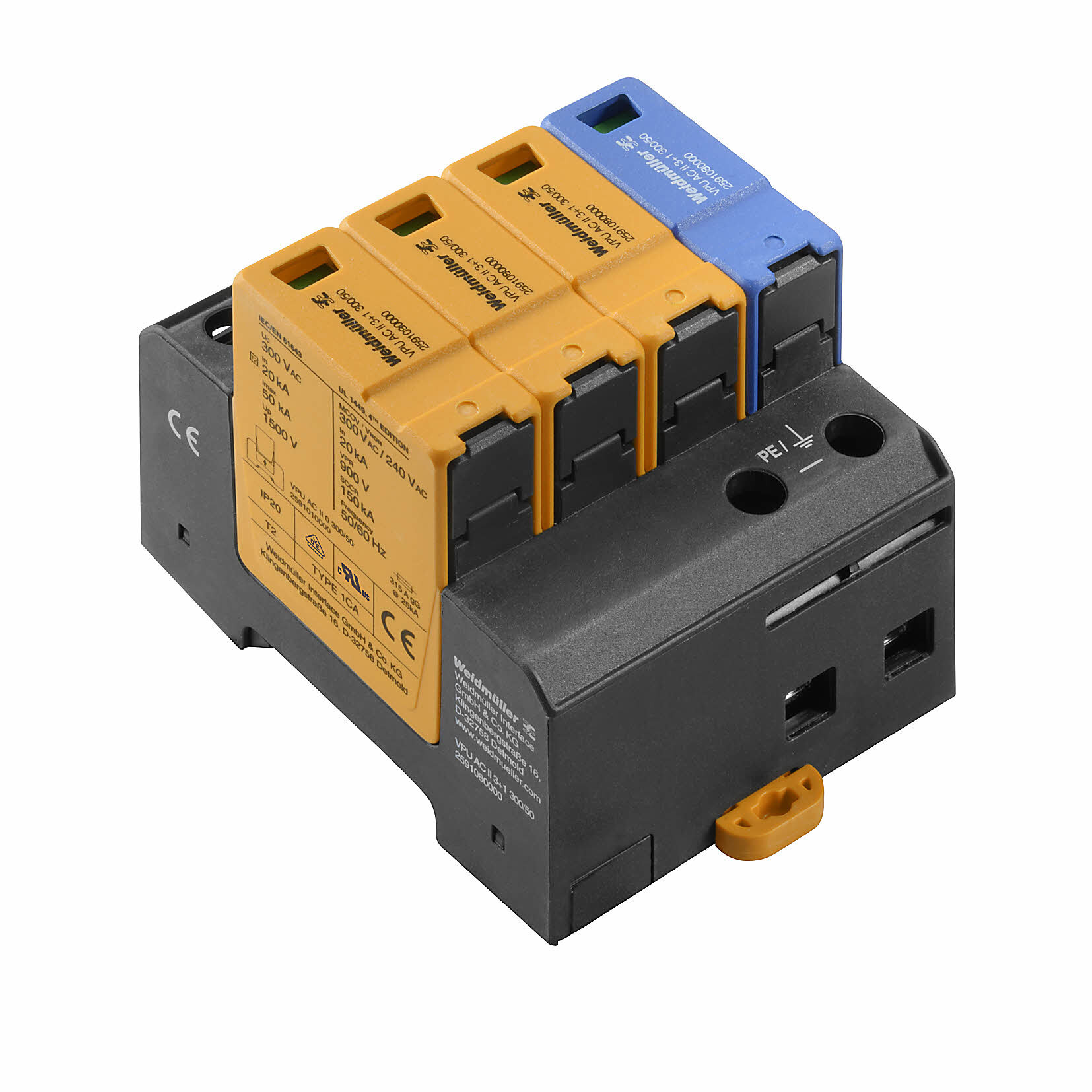

VPU AC II

Niederspannungsverbraucheranlagen und elektronische Geräte sind mit der Überspannungsschutz-Serie VPU AC II optimal geschützt gegen Überspannungen durch Gewitter oder Schaltvorgänge (Transienten). Die bewährten Geräte der VPU-Serie sind jetzt auch in Varianten mit integrierter Vorsicherung erhältlich, wodurch eine zusätzliche Sicherung vor dem SPD nicht mehr benötigt wird.

VPU PV

Für den optimalen Schutz von Photovoltaik-Anlagen bietet Weidmüller mit dem VARITECTOR-Überspannungsschutz die Serien VPU PV I (Typ 1) und VPU PV II (Typ 2). Die bewährten Schutzgeräte schützen die Komponenten von Solaranlagen wirkungsvoll gegen Störeinkoppelungen durch Blitz und Überspannungen, wie es mit EN 61643-32 gefordert wird.

Weiterführende Informationen zu den bewährten Blitz- und Überspannungsschutzlösungen von Weidmüller finden Sie in dem Produktkatalog des Herstellers und in der Broschüre „VARITECTOR 1x1“, die Ihnen hier zum Download zur Verfügung stehen.

Blitz- und Überspannungsschutzlösungen von Weidmüller: unsere Experten beraten Sie gern

Sie wünschen eine technische Fachberatung zu den Produkten des Herstellers Weidmüller? Dann kontaktieren Sie unser fachkompetentes Team aus dem Bereich Industrietechnik. Sie stehen Ihnen unterstützend zur Seite, wenn es um einen zuverlässigen Schutz vor Blitz und Überspannungen geht.

Kontaktieren Sie uns.
