20. April 2023
SNAP IN-Technologie von Weidmüller revolutioniert die Verdrahtung von Reihenklemmen im Schaltschrankbau

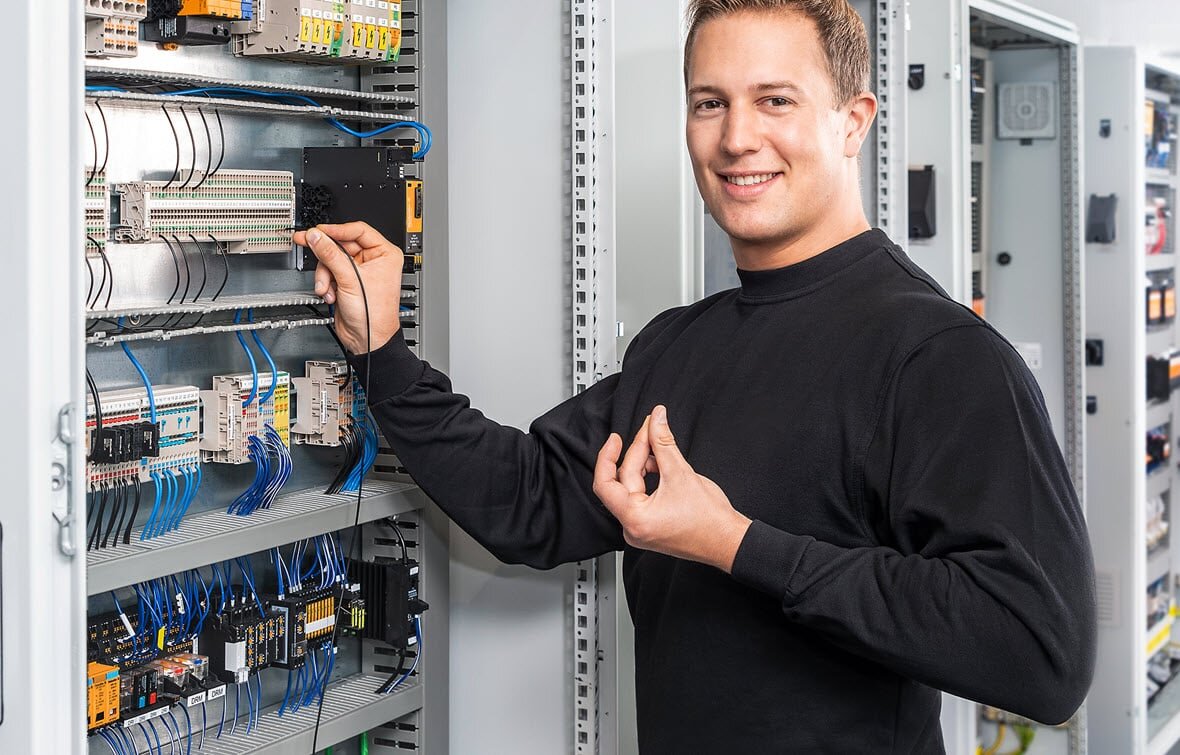

Einen Schaltschrank zu bestücken, kann sehr zeitaufwendig sein. Je mehr Geräte und Komponenten eingebaut und verkabelt werden müssen, desto mehr Zeit wird benötigt. Daher liegt das Ziel des deutschen Herstellers Weidmüller in der Entwicklung von Lösungen, die den Aufwand maximal reduzieren.
Mit der SNAP IN-Technologie bietet Weidmüller eine revolutionär neue Anschlusstechnik, die Verbindungen dauerhaft verlässlich, sicher und vor allem schnell herstellen lässt. Insbesondere punktet die neue Technik aber durch ihre einfache Handhabung: Leiter in die Anschlussstelle einstecken – „Klick“ und fertig.
Zum Lösen wird lediglich der Pusher betätigt, was die neue Technik sehr wartungsfreundlich macht. Ebenfalls ebnet SNAP IN den Weg in die voll automatisierte Verdrahtung von Schaltschränken, da weder eine Leitervorbereitung noch Werkzeug erforderlich sind. Gleichzeitig wird ein hohes Maß an Sicherheit garantiert.
Die weltweit neueste Anschlusstechnik SNAP IN macht eine sichere Verdrahtung in Rekordzeit möglich

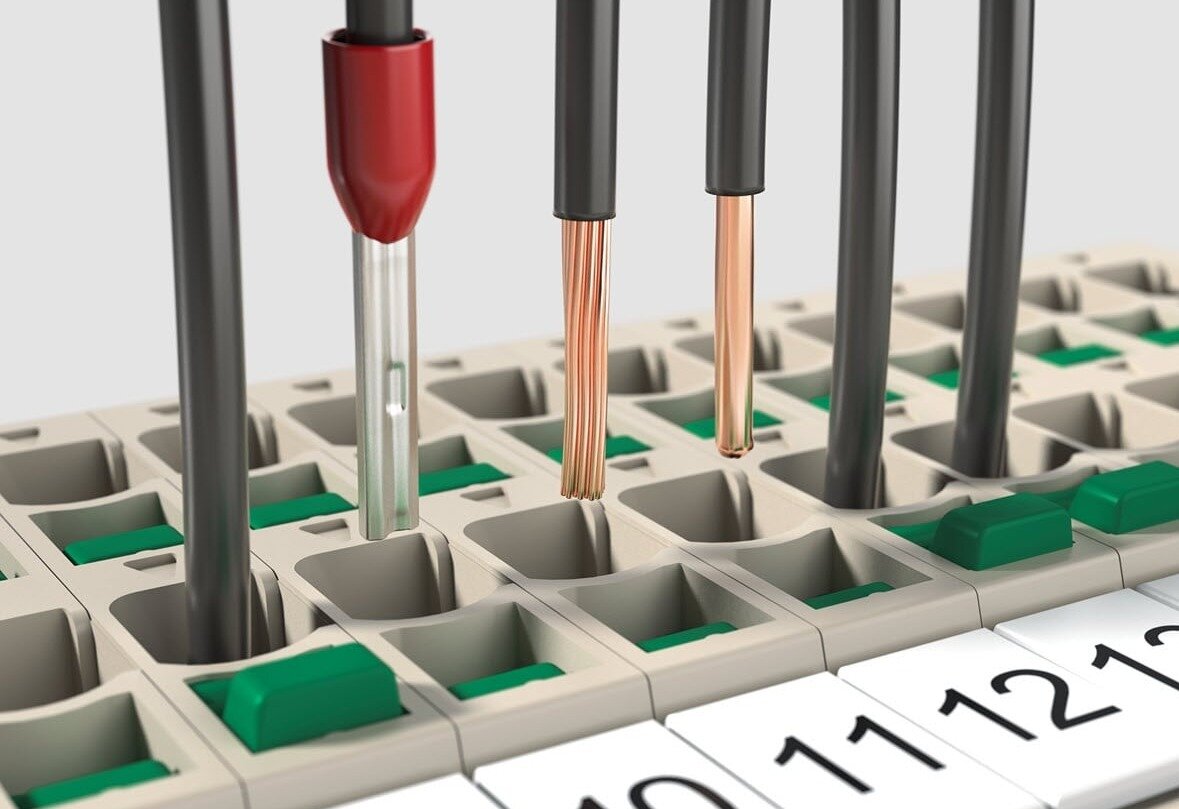

Selbst flexible Leiter ohne Aderendhülse können mit der SNAP IN-Technologie schnell und sicher angeschlossen werden. Die vorgespannte Klemmstelle ermöglicht ein direktes sowie werkzeugloses Stecken und das System gewährleistet dauerhaft sichere und gasdichte Anschlüsse.
Das Prinzip von SNAP IN ist genauso einfach wie genial und garantiert Effizienz in jedem Arbeitsschritt:

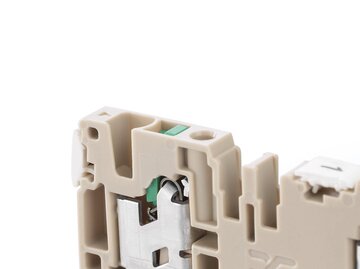

SNAP IN Schritt 1:
Die Reihenklemmen werden bereits mit vorgespannter Feder geliefert.
Damit kann der abisolierte, flexible oder starre Leiter ohne Aderendhülse sicher verbunden werden.
Der Schaltstatus wird durch die Höhenlage des Pushers angezeigt.

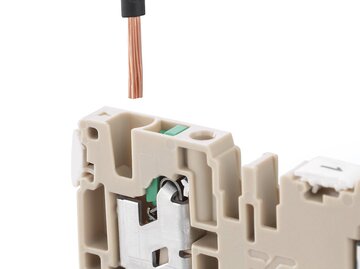

SNAP IN Schritt 2:
Der Leiter wird einfach in die Klemmstelle eingesteckt – werkzeuglos und ohne Aderendhülse.
Der Leiter wird nur kontaktiert, wenn er richtig in die Kontaktstelle eingeführt wird.

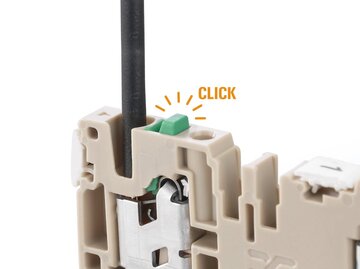

SNAP IN Schritt 3:
Ein deutlich hörbares „Klick“ signalisiert, dass der Leiter korrekt gesteckt und verbunden ist.
Die optische und akustische Statusanzeige bestätigt eindeutig den sicheren Kontakt.

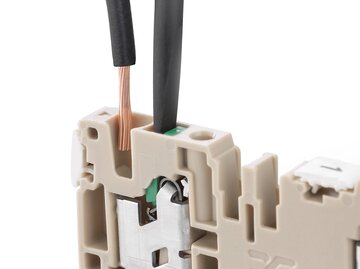

SNAP IN Schritt 4:
Die Leitung kann schnell und leicht wieder gelöst werden durch Drücken des Pushers.
Die Klemmstelle ist dann für die erneute Verdrahtung wieder vorgespannt.
Mit SNAP IN-Verbindungstechnik für die Automatisierung gerüstet
Ready-to-Robot: Mit SNAP IN lassen sich Arbeitsschritte im Schaltschrankbau leicht automatisieren. Dafür bieten die SNAP IN-Reihenklemmen sowie die digitalen Tools von Weidmüller beste Voraussetzungen.
- Automatisierte Tragschienenbestückung
Die neuen SNAP IN-Reihenklemmen können problemlos von Industrierobotern gegriffen und aufgerastet werden.
- Automatisierte Beschriftung
Mit dem Klippon® Automated RailLaser und dem Weidmüller Konfigurator (WMC) wird eine voll automatische Laserbeschriftung möglich mit maximaler Beschriftungsqualität und Fehlersicherheit.
- Automatisierte Verdrahtung
Mit der einfachen und sicheren Handhabung der SNAP IN-Technologie wird der Einsatz von automatisierten Verdrahtungsprozessen ermöglicht.
Für verschiedenste Leitertypen bietet SNAP IN eine schnelle und sichere Verbindung
Die Materialien der erforderlichen Leiter im Schaltschrankbau sind zwar unterschiedlich, aber mit SNAP IN wird in jedem Fall ein sicherer Kontakt gewährleistet für verschiedene Anwendungen:
- Signalverdrahtung
- Steuerstromverteilung
- Energieverteilung
- Energieeinspeisung
- Rangierverteilung
- Gebäudeinstallationsverdrahtung
- Messwandlerverdrahtung
- Schirmung und Erdung
SNAP IN bietet eindeutige Mehrwerte auf allen Ebenen
Die innovative Anschlusstechnologie aus dem Hause Weidmüller wurde mit dem German Innovation Award 2022 ausgezeichnet, der bereits seit 1953 branchenübergreifend Produkte und Lösungen prämiert, die sich vor allem durch Nutzerzentrierung und einen Mehrwert gegenüber bisherigen Lösungen unterscheiden.
Im Überblick - diese Vorteile bietet SNAP IN:
- SNAP IN-Technologie ermöglicht voll automatisierte Verdrahtungsprozesse.
- Optische und akustische Statusanzeige signalisiert den sicher hergestellten Kontakt.
- Selbstauslösende Anschlussmechanik verbindet Leiter mit SNAP IN-Anschluss sofort.
- Flexible und feindrahtige Leiter auch ohne Aderendhülse einfach und werkzeuglos anschließen.
- Ready-to-Robot-Design der Produkte ermöglicht Automatisierung der Bestückung von Klemmleisten.
- Vorgespannter SNAP IN-Federanschluss garantiert dauerhaft sicheren und gasdichten Anschluss der Leiter.
- Komplette Klemmleisten können über den Weidmüller Konfigurator digital geplant werden – inkl. Zubehör.
- Alle Klippon® Connect Produkte verfügen über standardisierte Prüfpunkte für automatisierte Test- und Prüfprozesse.

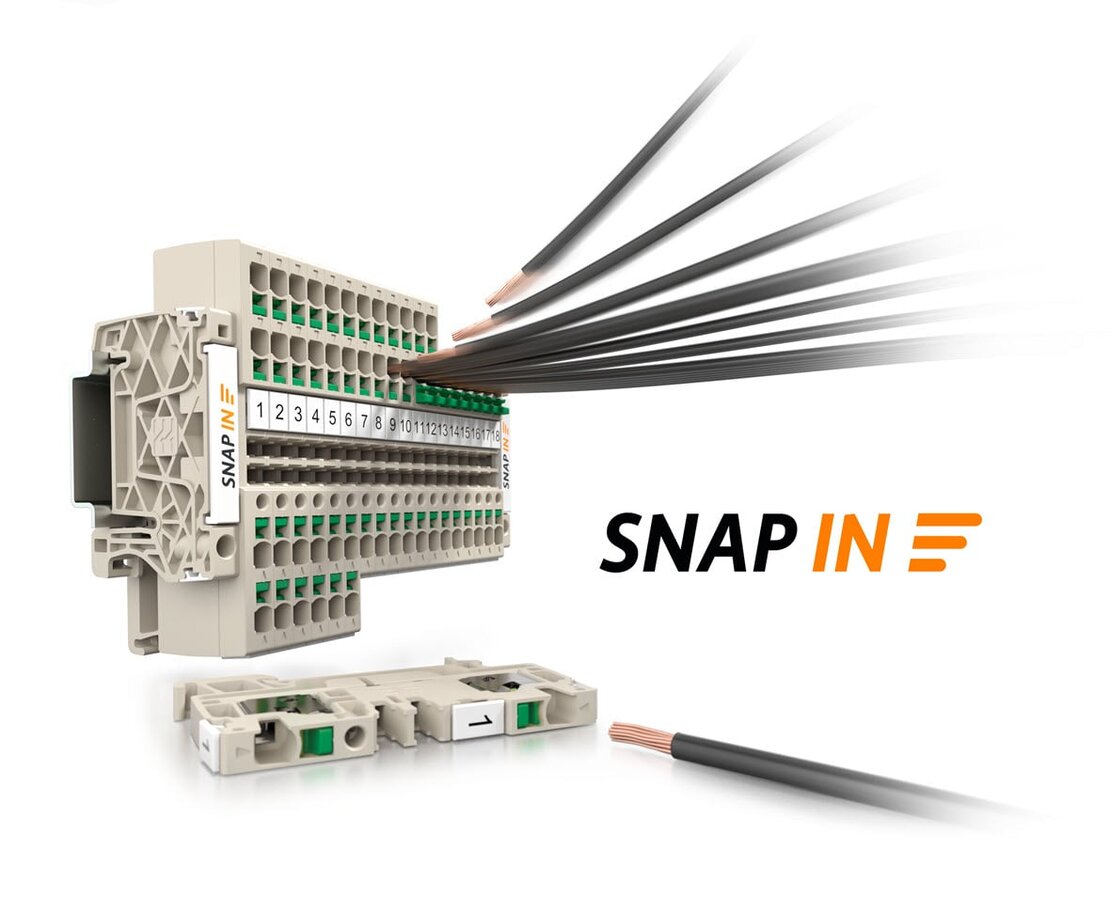

Reihenklemmen mit der neuen SNAP IN-Technologie
Die Anschlusstechnologie SNAP IN kommt in immer mehr Produktfamilien des Herstellers Weidmüller zum Einsatz. Aktuell sind bereits die Klippon® Connect-Reihenklemmen, RockStar® Schwere Steckverbinder und OMNIMATE® 4.0 Steckverbinder mit der neuen Technologie erhältlich.
Die AS2 Durchgangsreihenklemmen und AS2 Schutzleiterreihenklemmen mit SNAP IN-Anschluss sind geeignet für Leiterquerschnitte von 0,5 bis 2,5 mm² und lassen sich für eine robotergestützte, direkte Verdrahtung einsetzen.
In unserem WEBShop finden Sie eine große Auswahl an Reihenklemmen inklusive Zubehör des Herstellers Weidmüller, die über die neue SNAP IN-Anschlusstechnologie verfügen.
Auch können Sie sich in dem folgenden Video „SNAP INto the future - Anschlusstechnologie für Pioniere“ von der neuen SNAP IN-Technologie des Herstellers Weidmüller überzeugen:
Oder laden Sie sich hier einfach die Produktbroschüre herunter:
