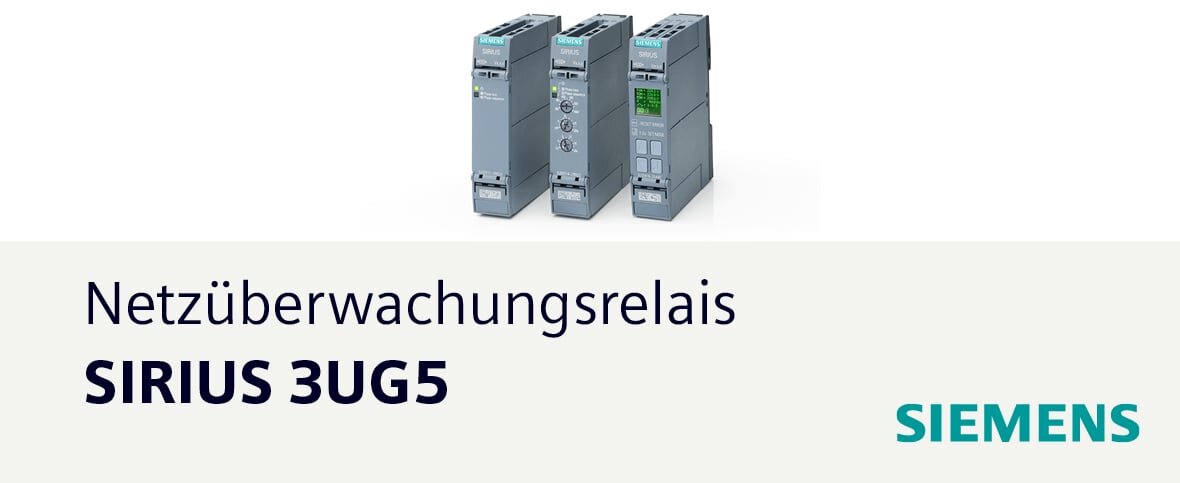

Produktneuheit von Siemens: Netzüberwachungsrelais SIRIUS 3UG5

21. September 2023

Die neuen Netzüberwachungsrelais SIRIUS 3UG5 von Siemens – einfach und kostengünstig die Anlagenverfügbarkeit erhöhen

Mit den neuen Netzüberwachungsrelais SIRIUS 3UG5 hat Siemens eine Lösung entwickelt, die nicht nur eine verlässliche Überwachung aller wichtigen Parameter in einem Dreiphasennetz ermöglicht. Vielmehr wird durch die integrierte IO-Link-Kommunikation die Netzüberwachung auf ein digitales Niveau gehoben.

Weiterhin bringt die neue Relais-Generation viele neue Funktionen mit, sodass Anwender von einem breiten Spektrum an Einsatzmöglichkeiten profitieren. Damit sind die neuen SIRIUS 3UG5 eine sichere Wahl, wenn es um die normenkonforme Überwachung der Netzstabilität und Netzqualität geht.

Für eine optimierte Anlagenverfügbarkeit und eine längere Lebensdauer von Anlagenkomponenten bieten die  neuen Relais alles, was für die Überwachung und frühzeitige Erkennung von Netz- und Spannungsfehlern in automatisierten Anlagen heute gefordert wird.

SIRIUS 3UG5 – Nutzen und Vorteile für Anwender

Mit den neuen Netzüberwachungsrelais benötigen Anwender nur noch ein Gerät für alle Spannungsbereiche, was sich positiv auf die Kosten und den Aufwand in Beschaffung, Lagerung und Logistik auswirkt. Darüber hinaus bietet die Produktneuheit je nach Ausführung noch weitere interessante Vorteile:

• eindeutige und zentrale Fehlerdiagnose und Fehlerortung
• automatische Konfiguration nach Wartung oder Austausch
• einfache Anbindung an die Steuerungsebene durch IO-Link
• frei parametrierbare Verzögerungszeiten und RESET-Verhalten
• variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung
• präzise Überwachung von elektrischen sowie mechanischen Messdaten und Temperaturwerten
• automatische Drehrichtungskorrektur durch Unterscheidung von Netzfehler und falscher Phasenfolge
• durch Weitspannungsbereich ohne Hilfsspannung weltweit in allen Netzen (AC 200 bis 690 V) einsetzbar
• ermöglicht Ausführung einfacher autarker Temperatur-Regelungsaufgaben (2-Punkt und 3-Punkt Regelung)

Der erweiterte Spannungs- und Frequenzbereich macht internationalen Einsatz möglich

Mit der neuen Serie SIRIUS 3UG5 eröffnet sich für Anwender eine bemerkenswerte Bandbreite an Möglichkeiten. Zum einen, da sich die Netzüberwachungsrelais zur Überwachung aller Dreiphasennetze bis 690 V Nennspannung eignen. Und zum anderen können die Relais im Vergleich zum Industriestandard in einem deutlich größeren Frequenzbereich von 15 bis 70 Hertz betrieben werden.

Mit dem erweiterten Spannungs- und Frequenzbereich lassen sich die Netzüberwachungsrelais SIRIUS 3UG5 weltweit einsetzen und in einem entscheidend breiteren Anwendungsspektrum. Zusätzlich kann die zu überwachende Frequenz bei instabilen Netzen vorgegeben werden.

IO-Link Kommunikation für durchgängigen Datenfluss

Der weltweit offene Kommunikationsstandard IO-Link macht die Übertragung sowie die zentrale Auswertung von Messdaten in der Steuerung oder in übergeordneten Systemen möglich. Die leistungsfähige Datenübertragung kann für das Datenmanagement, die Instandhaltung und für Diagnosen genutzt werden.

Dabei werden die IO-Link-Relais komfortabel einfach über das TIA-Portal an einem PC parametriert. Alle Dateneinstellungen am Gerät werden gespeichert, sodass sich bei einem Gerätetausch das neu eingesetzte Relais automatisch parametriert.

SIL-Zertifizierung erlaubt den Einbau in sicherheitsrelevanten Anwendungen

In der Industrie gewinnt die funktionale Sicherheit von Maschinen und Anlagen mit zunehmender Prozessdigitalisierung an Bedeutung. Auch darauf ist die neue Generation Netzwerküberwachungsrelais von Siemens vorbereitet.

So verfügen die SIRIUS 3UG5 Relais je nach Ausführung über die Zertifizierung für die funktionale Sicherheit gemäß den Standards:

• SIL 1 (IEC 62061 - Sicherheit von Maschinen: Funktionale Sicherheit elektrischer, elektronischer und programmierbarer elektronischer Steuerungssysteme)
• PL c (EN ISO 13849-1 - Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen - Teil 1: Allgemeine Gestaltungsleitsätze)

In diesen Bereichen werden die neuen Netzüberwachungsrelais von Siemens eingesetzt

Mess- und Überwachungsrelais werden typischerweise in kritischen Bereichen eingesetzt, in denen eine ausfallsichere und qualitativ hochwertige Stromversorgung gewährleistet sein muss. Die Relais lassen sich etwa in der Prozessindustrie finden, aber auch in öffentlichen Gebäuden und Krankenhäusern sowie im Bahnsektor.

Ein weiterer Anwendungsbereich der SIRIUS 3UG5 ist die Verwendung in ortsveränderlichen Anlagen. Hierzu zählen beispielsweise Klimakompressoren, Kühlcontainer, Baustellenkompressoren, Kräne und Aufzüge.

Diese Funktionen bringen die Relais SIRIUS 3UG5 von Siemens mit

Das multifunktionale Relais wartet mit vielen Funktionen auf und so überwacht das Relais je nach Ausführung

• Frequenz
• Phasenfolge
• 3(N)AC-Systeme
• Phasenasymmetrie
• Überspannung und Unterspannung
• Phasenausfall (mit und ohne N-Leiter-Überwachung)

Zusätzlich kann bei Störungen im Netz entweder eine Warnfunktion eingerichtet werden oder es wird sofort abgeschaltet. Ebenfalls erlaubt das Gerät es auch, sehr flexibel auf abrupte Spannungseinbrüche oder Lastwechsel zu reagieren.

Dafür verfügen die SIRIUS 3UG5 Relais über einstellbare Verzögerungszeiten, sodass unnötige Alarmierungen und Abschaltungen vermieden werden. Und falls sich ein Wartungsbedarf durch unbemerkte und langsame Veränderungen anmeldet, erfasst das neue Netzüberwachungsrelais auch diese zuverlässig.

Die SIRIUS 3UG5 Relais überzeugen Anwender mit einfacher Montage und durchdachtem Design

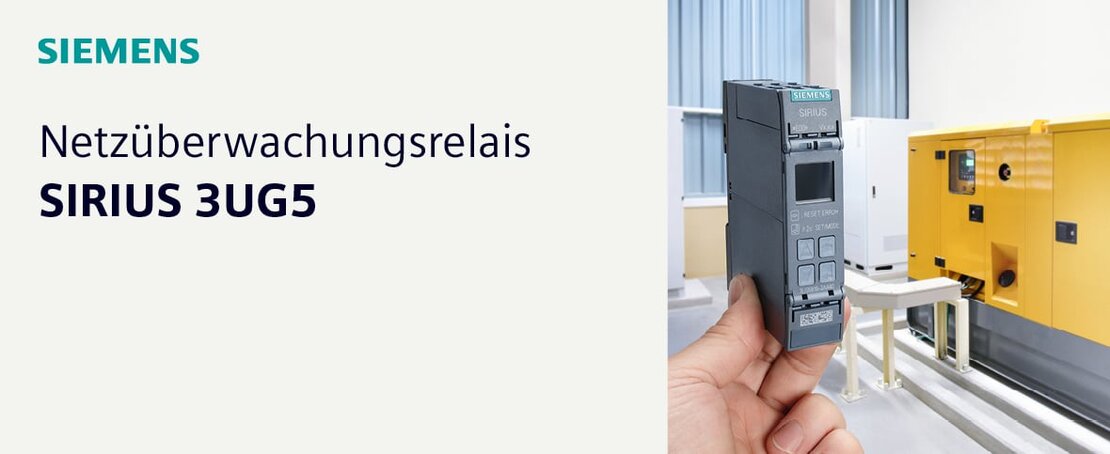

Die kompakten Relais mit einer Baubreite von nur 22,5 Millimetern punkten mit einem für SIRIUS gerätetypischem Gehäusekonzept für eine leichte Bedienung. Das Gehäuse verfügt über vier Bedientasten, einem mehrfarbigen Display, einem Klappdeckel mit Beschriftung und einer verstärkten Hutschienenbefestigung.

Alle Netzwerküberwachungsrelais verfügen über abnehmbare Anschlussklemmen, sodass bei einem Gerätewechsel keine Neuverdrahtung erforderlich wird. Ebenfalls sind die Relais sowohl mit bewährter Schraubanschlusstechnik als auch mit Push-In-Klemmen (vollständig werkzeugfreiem Federzuganschluss) ausgestattet.

Darüber hinaus stellt Siemens Anwendern integrierte Teaching-Funktionen zur Verfügung, die eine einfache Bedienung und Parametrierung ohne spezielle Vorkenntnisse ermöglichen. So können leicht Grenzwerte vorgegeben oder auch aktuelle Messdaten aufgerufen werden.
