02. November 2023
Kompaktabzweige SIRIUS 3RA6 und Funktionsmodule SIRIUS 3RA27 von Siemens erhöhen die Effizienz im Schaltschrank
Der SIRIUS Systembaukasten des Herstellers Siemens bietet alles, was für das Schalten, Schützen, Starten und Überwachen von Motoren in den Leistungsgrößen bis 250 kW benötigt wird, und dabei sind die modularen Lösungen aus der SIRIUS Familie ebenso platzsparend wie effizient. Im Vergleich zu einem klassischen Aufbau sticht das SIRIUS Komponentenportfolio durch die folgenden Vorteile heraus:
✓ digitale Tools ermöglichen Wissenstransfer, einfaches Engineering und leichte Produktfindung
Der SIRIUS Systembaukasten deckt alle Funktionalitäten ab, die in automatisierten Herstellungsprozessen für elektrische Antriebe erforderlich sind. So bietet der Kompaktabzweig SIRIUS 3RA6 als Direkt- oder Wendestarter bis 32 Ampere maximale Zuverlässigkeit. Die bewährte Systemlandschaft schafft zudem die Grundlage für eine optimierte Datenkommunikation. Und die aufsteckbaren Funktionsmodule – wie das Funktionsmodul SIRIUS 3RA27 – sichern den Informationstransfer mittel AS-Interface oder IO-Link.

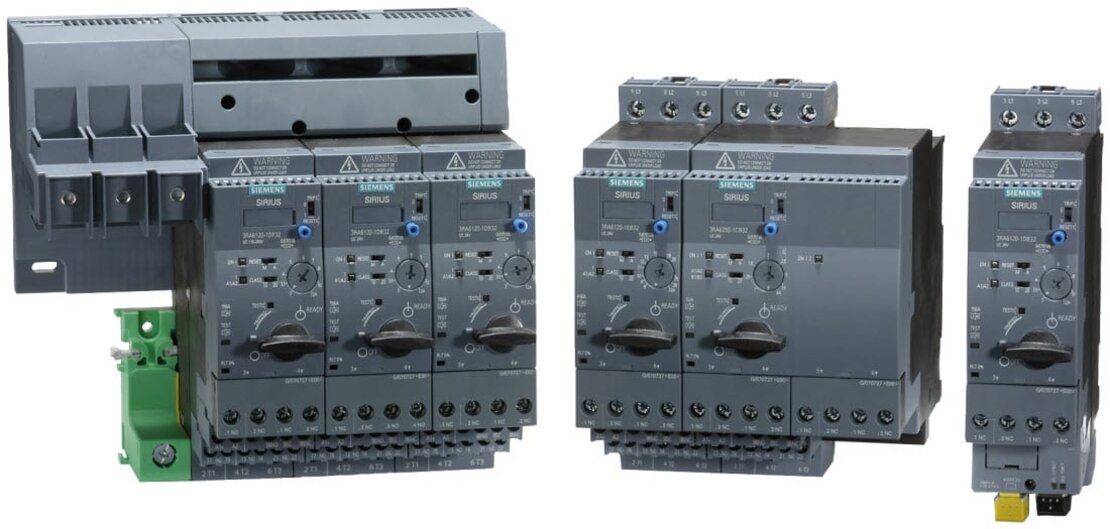

Der Kompaktabzweig SIRIUS 3RA6 – geballte Funktionalität mit digitaler Kommunikationstechnologie
Die Kompakt-Motorstarter SIRIUS 3RA6 vereinen als Verbraucherabzweige die Funktionalität eines Leistungsschalters, eines Schützes und eines elektronischen Überlastrelais in sich. Sie sind als Direkt- oder Wendestarter verfügbar und können in vielen unterschiedlichen Anwendungen eingesetzt werden.
Wenn es um ein direktes Starten und Schalten von Drehstrom-Normmotoren oder ohmsche Lasten bis 32 Ampere geht, dann sind die Kompaktabzweige SIRIUS 3RA6 genau richtig. Bei geringster Varianz leisten sie höchst zuverlässig ihren Dienst.
So flexibel sie sich in verschiedensten Anwendungen einbinden lassen, so umfangreich sind sie auch mit Approbationen für Absatzmärkte weltweit ausgestattet. Die Kompaktzweige sind nach IEC-, UL-, CSA- und CCC-Standard zertifiziert.
Weitere Pluspunkte sammeln die SIRIUS Kompaktstarter durch:
» Mehr Sicherheit
Mit SIRIUS 3RA6 wird eine optimale Anlagenausfallsicherheit erreicht. Dank des hohen Kurzschlussschaltvermögens und der definierten Abschaltung bei Ende der Lebensdauer gewährleistet der Kompaktabzweig eine hohe Betriebssicherheit.
Die Spiegelkontakte in den Hilfsschaltern, die als Öffner ausgeführt sind, sorgen für ein sicheres Abschalten. Damit lassen sich auch sicherheitsrelevante Aspekte erfüllen bis SIL 1 nach IEC 62061 und PL c nach EN ISO 13849-1. Und in Verbindung mit einem zusätzlichen Einspeiseschutz kann sogar die funktionale Sicherheit bis SIL 3 nach IEC 62061 und PL e nach ISO 13849 sichergestellt werden.
» Mehr Arbeitserleichterung
Ein durchdacht einfaches Einspeisesystem (einschließlich PE-Anschluss) reduziert die Verdrahtung im Hauptstromkreis erheblich. Und durch die abnehmbaren Haupt- und Steuerstromkreisklemmen wird es möglich, die Verdrahtung bereits bequem im Vorfeld durchzuführen, auch wenn der Kompaktabzweig noch nicht eingebaut ist.
Ebenso einfach und komfortabel lässt sich das Gerät austauschen. Dank der abnehmbaren Klemmen kann es einfach ohne Lösen der Verdrahtung herausgenommen werden – auch bei der Montage mit Schraubbefestigungen oder auf einer Hutschiene.
» Mehr Kommunikation
Für die Kommunikation mittels AS-Interface lässt sich einfach ein AS-i-Anbaumodul anstelle der Steuerstromkreisklemmen auf das SIRIUS 3RA6 aufsetzen. Damit kann eine Gruppe von bis zu 62 Abzweigen mit insgesamt nur vier Leitungen an die Steuerung angebunden werden.
Die standardisierte IO-Link-Verbindung ermöglicht es, dass bis zu vier Kompaktabzweige miteinander verbunden werden können. Mit IO-Link stehen umfassende Prozessinformationen sowie Anlagedaten zur Verfügung. Auch eine Bedienung direkt von der Schaltschranktür aus wird durch das optional erhältliche Bedienelement möglich.
Ebenfalls kann die Schaltung von Motoren über die IO-Link-Schnittstelle oder über den Feldbus AS-i mit den Funktionsmodulen SIRIUS 3RA27 realisiert werden.

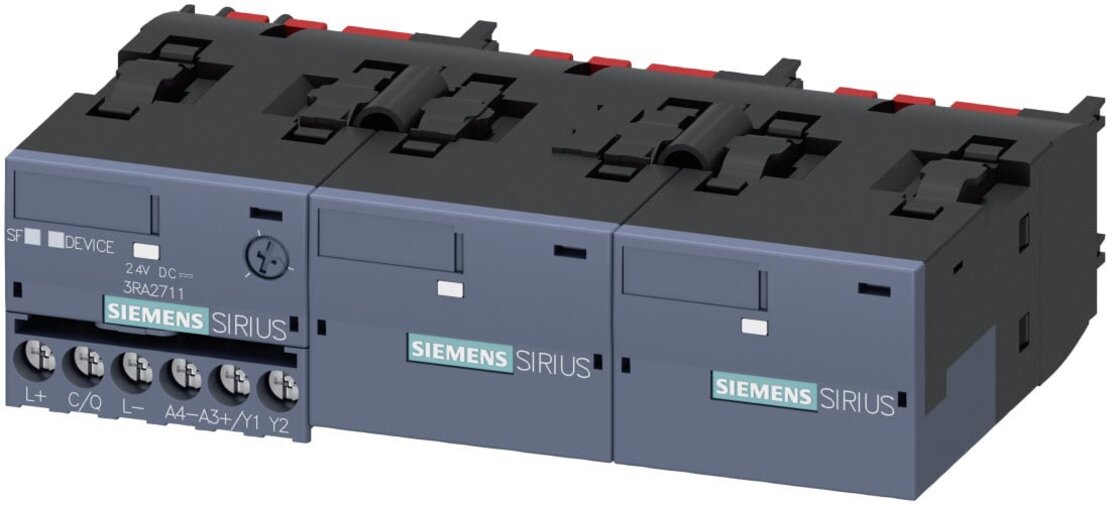

Das Funktionsmodul SIRIUS 3RA27 – mehr Flexibilität in Automatisierungslösungen
Das werkzeuglos aufsteckbare Funktionsmodul SIRIUS 3RA27 für Schütze in den Baugrößen S00, S0, S2 und S3 lässt sich für eine sehr schnelle und einfache Anbindung von Direkt-, Wende- und Stern-Dreieckstartern an die Steuerung nutzen.
Damit ermöglicht es den Aufbau von Startern und Schützkombinationen ohne zusätzliche aufwendige Verdrahtung der Einzelkomponenten. Ebenso wenig wird eine zusätzliche Schutzbeschaltung benötigt, da in dem Modul bereits ein Varistor integriert ist. Zudem ist das Funktionsmodul SIRIUS 3RA27 mit einem Standard-Motorstarterprofil und Logikfunktionen für alle Startertypen ausgestattet.
Die Installation der Module geht leicht von der Hand. Um die elektrische und mechanische Verbindung zum Schütz herzustellen, wird das Modul einfach aufgesetzt und durch einfaches Aufschnappen und Verriegeln ist die Verbindung realisiert. Weitere Montagevorteile sind:
✓ Wahlweise in Schraub- und Federzugtechnik verfügbar sowie als fertig montierte Schützkombinationen.
» Funktionsmodule SIRIUS 3RA27 mit der Schnittstelle IO-Link
Die Anwendung liegt bei diesen Modulen vor allem in Maschinen und Anlagen, in denen gleich mehrere Motorabzweige in einem Schaltschrank verbaut sind. Dank des standardisierten IO-Links werden diese schnell, einfach und fehlerfrei an die Automatisierungsebene angebunden. Damit wird keine zusätzliche IO-Baugruppe mehr benötigt.
Für die Verdrahtung werden nicht mehr als drei Leitungen für vier Abzweige benötigt. Es können bis zu vier Abzweige in einer Gruppe an einem Port des IO-Link-Masters angebunden werden und eine Adressierung ist nicht erforderlich.
» Funktionsmodule SIRIUS 3RA27 mit der Schnittstelle AS-Interface
Falls mehrere unterschiedliche Sensoren und Aktoren an eine übergeordnete Steuerung angebunden werden sollen, dann empfiehlt sich das Funktionsmodul SIRIUS 3RA27 mit AS-Interface. Dabei spielt es keine Rolle, ob die Sensoren und Aktoren sich innerhalb oder außerhalb des Schaltschranks befinden. Auch bei diesem Aufbau wird keine zusätzliche Baugruppe mehr benötigt.
Für die Verdrahtung ist lediglich der Anschluss auf die Versorgungsspannung sowie die zwei Einzeldrähte für das AS-Interface erforderlich. Es können bis zu 62 Starter an einen Master angebunden werden und die Adressierung erfolgt wie üblich mit einem Adressiergerät.
Und falls Sie weiterführende Informationen zu den SIRIUS Kompaktabzweigen und Funktionsmodulen wünschen, dann steht Ihnen unser Experten-Team aus der Industrietechnik gern zur Verfügung.
