20. Juni 2023
Das innovative PV-Montagesystem ProLine für Schrägdächer von Schletter
Die Schletter Group zählt weltweit zu den wichtigsten Herstellern von Montagetechnik für die Solarbranche. In dem Produktportfolio aus eigener Entwicklung und Herstellung lassen sich unter anderem Dachsysteme, Freilandsysteme, Tracking-Systeme, Agri-PV-Systeme, Solar Carports sowie Fassadensysteme finden.
Mit ProLine hat der Hersteller nun ein komplett neu entwickeltes Schrägdachsystem auf den Markt gebracht. Dank neu konzipierter Geometrie der Profile und Verbindungselemente ist ProLine leichter, belastbarer und einfacher zu montieren als die Vorgängerserie.
Die Produkte der Schletter Group verfügen über zahlreiche Zertifizierungen und Auszeichnungen:

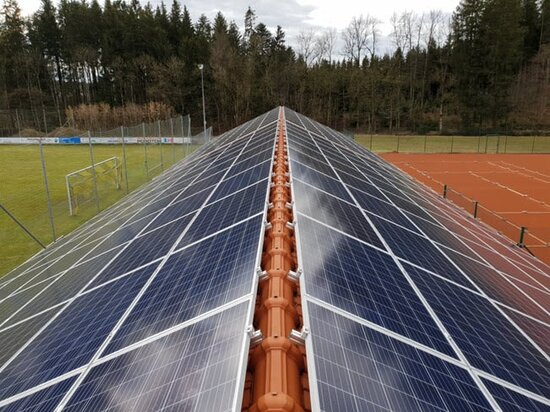

Schnelle Montage und hohe Belastbarkeit – das neue Schrägdachsystem für Photovoltaikanlagen
Besonders wichtig bei der Entwicklung von Solar-Montagesystemen für Schrägdächer ist die Flexibilität. Sei es dachparallel oder aufgeständert – bei der Vielfalt an unterschiedlichen Arten von Schrägdächern, Neigungen und Dachdeckungen, muss für die jeweiligen Anforderungen eine stabile Befestigung garantiert sein. Ebenfalls müssen die Montagematerialien bedarfs- und anwendungsgerecht anpassbar sein.
Dank der umfassenden Auswahl und des modularen Aufbaus der PV-Montagesysteme von Schletter, kann praktisch auf jedem Schrägdach eine leistungsstarke Solaranlage angebracht werden. Die Systeme unterstützen die Montage aller marktgängigen PV-Module.
Hinzu kommt, dass Baukastensysteme sowohl die Planung als auch die Montage erheblich vereinfachen. Dem hat das Entwickler-Team von Schletter Rechnung getragen und die Baukastenlogik des Systems weiter optimiert.
Statt unterschiedlicher Modulauflager je nach Neigungswinkel, Modulgröße oder Belegungsart (hochkant oder quer), lassen sich nun alle Varianten mit nur wenigen universell einsetzbaren Komponenten realisieren.
Die Montagelösungen von Schletter sind besonders langlebig, hochbelastbar und schnell montiert. Zudem wird grundsätzlich zu allen Dachsystemen ein statischer Nachweis mitgeliefert.
Das neue Montageprofil ProLine
Besonderen Wert legte Schletter bei der Entwicklung seines neuen Systems ProLine auf die Optimierung der geometrischen Basis. Das Ergebnis dieser Entwicklungsarbeit ist, dass das Montageprofil mit einem geringeren Materialeinsatz noch belastbarer und stabiler ist.
Das Modultragprofil aus Aluminium ist in den Standard-Profillängen 3300 mm, 4400 mm, 5500 mm, 6000 mm verfügbar und in drei unterschiedlichen Bauhöhen: 35 mm für geringere Spannweiten, 50 mm für mittlere bis große Spannweiten und 70 mm für große Spannweiten.
Die neuen Dachhaken ProLine
Die Aluminium-Dachhaken der neuen ProLine-Serie sind durch die neue Profilgeometrie belastbarer. Sie passen über Dachziegellatten bis zu einer Dicke von 30 mm und die Rapid-Version sind bis zu 30 mm Höhen-anpassbar.
Die Montage geht schnell von der Hand durch einfaches Einklicken und es wird kein Druck auf die Dachziegel ausgeübt. Mit nur einer Holzschraube Torx T40 werden sie befestigt und die Verrippung sichert den Haken.
Durch den neuen Multiadapter mit Torx T40 können alle Schletter Dachhaken mit dem gesamten Schletter Portfolio installiert werden. Dieser Schnellmontage-Adapter wird vormontiert geliefert.
Die neuen Modulklemmen ProLine
Die einfache und schnelle Montage ist auch ein Hauptmerkmal der neuen Modulklemme RapidPro. Damit lassen sich mit den Mittel- und Endklemmen alle gängigen Modulrahmen zwischen 30 und 47 mm befestigen. Bereits vollständig vormontiert für eine schnelle Montage werden sie ebenfalls mit Torx T40 befestigt. Darüber hinaus verfügen sie über einen integrierten Erdungsanschluss. Die Klemmen sind in Aluminium natur sowie in Schwarz anodisiert erhältlich.
Das Zubehör-Portfolio ProLine
In dem Zubehör-Sortiment gibt es ebenfalls Befestigungsmaterial für Trapezblechdächer und Stehfalzdächer. Darüber hinaus umfasst das Sortiment die folgenden Komponenten:
- Adapter RapidPro L mit Torx T40 für alle Schletter Profile
- werkzeugloser und selbstverriegelnder Endverbinder ProConnector
- Kunststoff-Endkappe Pro als optisches Abschlusselement für Modultragprofile ProLine
- Kreuzschienenverbinder RapidCon90 kann von oben mit allen Schletter Profilen installiert werden
- Kreuzschienenverbinder RapidPro mit Torx T40 für die Installation von ProLine-Profilen auf klassischen Schletter Profilen
- KlickTop Pro Aufsatzteil zu Stockschraube – Montageadapter für Stockschrauben zur Fixierung an Montageprofilen der Standardserien und ProLine
