Brandschutz-Kabelkanalsystem PYROLINE® Rapid PLM von OBO Bettermann

15. August 2023

Zuverlässiger Brandschutz für Gebäude – der neue Brandschutzkanal PYROLINE® Rapid PLM von OBO Bettermann

Moderne Gebäude sind von zahlreichen Elektroleitungen durchzogen und bei der Planung, Errichtung und dem Betrieb von elektrischen Anlagen muss daher immer der Brandschutz beachtet werden. Er dient dazu, die Ausbreitung von Feuer und Rauch zu verhindern oder zu verzögern, die Sicherheit von Menschen, Tieren und Sachwerten zu gewährleisten sowie die Löschmaßnahmen zu erleichtern.

Mit der neuen Brandschutz-Kanalserie PYROLINE® Rapid PLM bietet der deutsche Hersteller OBO Bettermann eine Brandschutzlösung, die sowohl die Eigenschaften eines sicheren und klassifizierten Brandschutzkanals erfüllt als auch die Anforderungen an einen flexiblen, leicht zu installierenden sowie optisch ansprechenden Elektroinstallationskanals vereint.

Die wichtigsten Produktmerkmale der innovativen Brandschutzkanäle

Die Produktneuheit aus dem Hause OBO Bettermann bietet einige Vorteile:

• fugenlose, bündige Montage bis in Raumecken
• modernes Design mit unauffälliger Linienführung
• europaweit einsetzbar durch EN-Klassifizierungen
• erhältlich in den Abmessungen 40x40, 40x100, 80x100, 120x200
• patentierte, innovative Verbindungs- und Dichtungstechnik im Kanalinnenraum
• im Brandfall aufschäumendes Brandschutzgewebe zur Verhinderung der Brandausbreitung

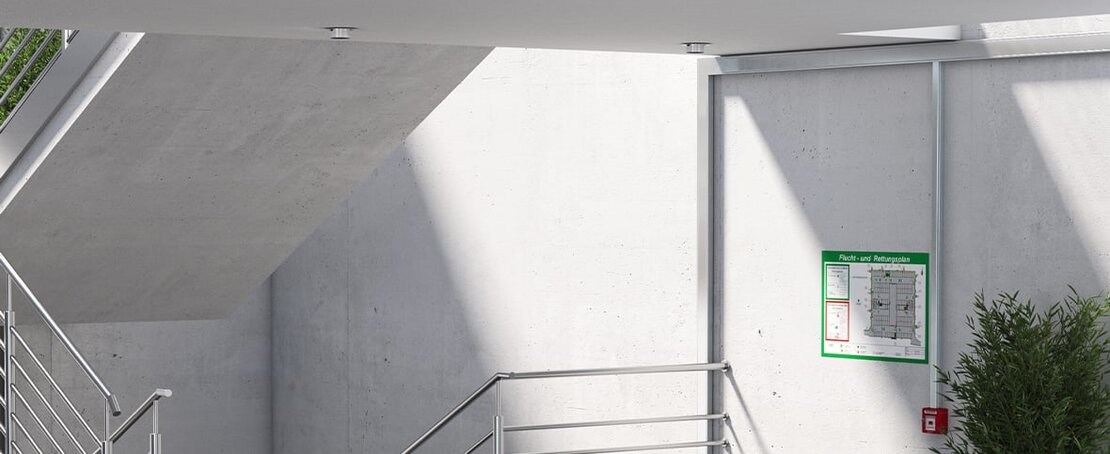

Nach der Installation ist die dezente Brandschutzkanal-Neuheit von OBO Bettermann von außen nicht von einem herkömmlichen Elektroinstallationskanal zu unterscheiden.

Die innovative Brandschutzkanal-Technik von OBO Bettermann erfüllt vielseitige Anforderungen

Das durchdachte System PYROLINE® Rapid PLM erfüllt gleich 3 wichtige Anforderungen an einen Brandschutzkanal in Gebäuden:

1. sicherheitstechnische Auflagen zum Brandschutz,

2. optisch ansprechendes sowie elegant zeitloses Design,

3. technische Eigenschaften eines hochwertigen Kabelkanals.

Dank des durchdachten Aufbaus und der innovativen Eigenschaften bietet der Brandschutzkanal einen zuverlässigen Schutz vor Feuer, Rauch und Hitze.

Leitungen sicher verlegen dank des Brandschutz-Kanalsystems PYROLINE® Rapid PLM

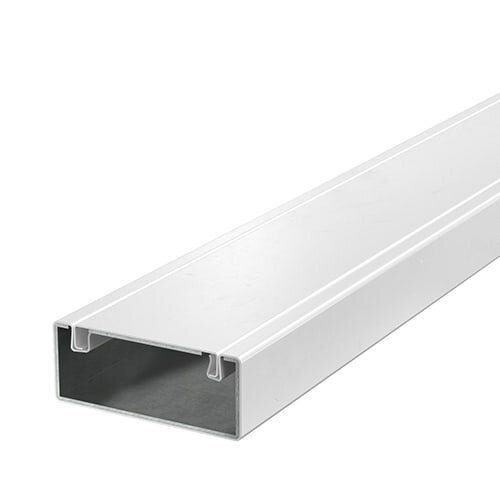

Das geschlossene System PYROLINE® Rapid PLM besteht klassisch aus einer Kabelwanne mit dem entsprechend passenden Kanaldeckel. Dabei ist die Kabelwanne mit einer Deckelverschlusskontur ausgestattet, sodass der Kabelkanaldeckel ohne zusätzliche Verschraubungen stabil und fest fixiert werden kann durch Einrasten. Das macht eine einfache Nachbelegung und Wartung möglich.

Als Werkstoff für das Brandschutz-Kabelkanalsystem wurde bandverzinktes bzw. kontinuierlich feuerverzinktes Stahlblech nach En 10143 gewählt. Wahlweise ist der feuerwiderstandsfähige Kanal mit einer äußeren Oberflächenbeschichtung in Reinweiß RAL 9010 (pulverbeschichtet) erhältlich. Damit wird eine optisch anspruchsvolle Oberfläche geschaffen mit einem zusätzlichen Korrosionsschutz.

Die Innenwände des Kabelkanals sind mit einem Brandschutzgewebe versehen. Dieses spezielle, intumeszierende Gewebe bildet bei Erhitzung oder Feuer eine stabile Dämmschicht, indem es aufschäumt. Damit werden Brandbelastungen durch brennbare Leitungsisolierungen gekapselt.

Patentierte Verbindungstechnik für das Plus an Sicherheit

Dank der innovativen Verbindungs- und Dichtungstechnik ist das gesamte Brandschutz-Kanalsystem rauchgasdicht verschlossen. Die innenliegenden Stoßstellenverbinder dienen somit nicht nur ausschließlich der Verbindung zweier Kabelkanäle oder einem Kabelkanal und einem Formteil, sondern übernehmen eine wichtige, abdichtende Sicherheitsfunktion im Brandfall. Der Einsatz der innenliegenden Verbinder wird werkzeuglos durchgeführt.

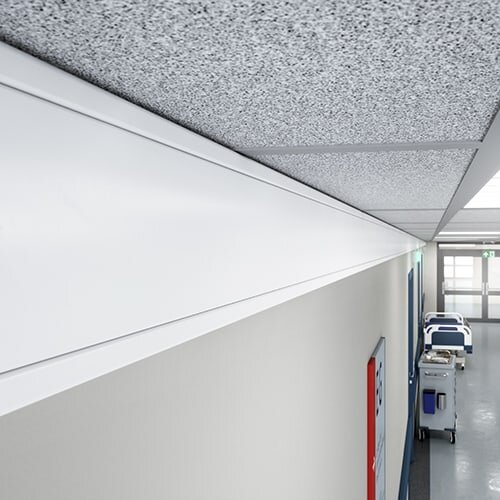

Anwendungsbeispiel des installierten Brandschutzkanals in einem Krankenhaus

Montage und Installation gehen schnell von der Hand

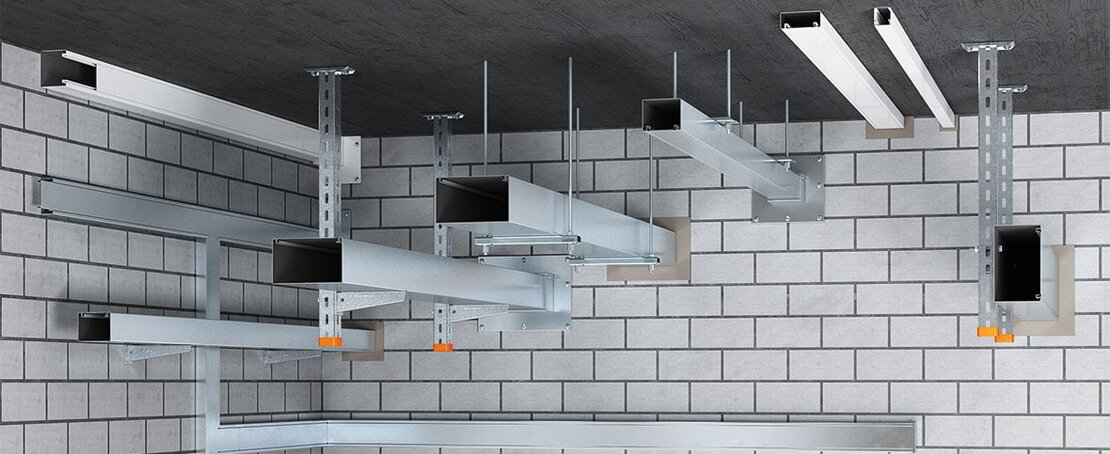

Das Brandschutz-Kanalsystem bietet maximale Flexibilität, wenn es um die Montage geht. Die Kabelkanäle lassen sich direkt an der Wand oder Decke befestigen. Ebenfalls stehen für eine abgehängte Installation verschiedene Montagesysteme zur Auswahl. Zur schnelleren Befestigung stehen werksseitig hergestellte Bodenlochungen zur Verfügung.

Zusätzlich zu der gängigen Montageart mit einem Versatz zwischen Stoßstelle der Kanalwanne und Stoßstelle des Kanaldeckels lässt sich mit der patentierten Verbindungstechnik die Montage in einer Raumecke oder der Nullabstand zwischen zwei Kanälen realisieren.

Umfassendes Sortiment an Formteilen und Zubehör für mehr Flexibilität

Jedes Gebäude und jede Raumgeometrie sind anders. Das kann einen Elektroinstallateur vor Herausforderungen bei der Anpassung von Kabelkanälen stellen. Jedoch ist dies nicht mit dem durchdachten Brandschutz-Kanalsystem PYROLINE® Rapid PLM der Fall.

Die umfassende Auswahl an Formteilen und passendem Zubehör sorgt dafür, dass sich für so gut wie jede räumliche Gegebenheit die passende Lösung finden lässt. Hinzu kommt, dass sich eine einfache Richtungsänderung bei allen Montagearten durch entsprechende Formteile herstellen lässt. Dank der einheitlichen Verbindungstechnik ist auch hier die Montage schnell erledigt.

FeuerTrutz Award zeichnet den Brandschutzkanal PYROLINE® Rapid PLM aus

Der FeuerTrutz Award wird jährlich verliehen und prämiert seit inzwischen dreizehn Jahren die beliebtesten Produkte in den drei Kategorien: anlagentechnischer Brandschutz, baulicher Brandschutz und organisatorischer Brandschutz. Die Gewinner werden sowohl durch die Bewertung einer Fachjury als auch durch das Ergebnis aus einer Online-Abstimmung ermittelt.

Das Brandschutz-Kanalsystem PYROLINE® Rapid PLM von OBO Bettermann erhielt in diesem Jahr die Auszeichnung des FeuerTrutz Awards in der Kategorie „Baulicher Brandschutz“ als beliebtestes Produkt des Jahres.

Zusätzliche Informationen zu dem innovativen Brandschutzkanal PYROLINE® Rapid PLM von OBO Bettermann erhalten Sie in der folgenden Produktbroschüre des Herstellers, die Ihnen hier zum kostenlosen Download bereitstehen:
