Maximal flexibel und beständig – PUR Steuerleitungen MOVETRONIC von Nexans

21. März 2023

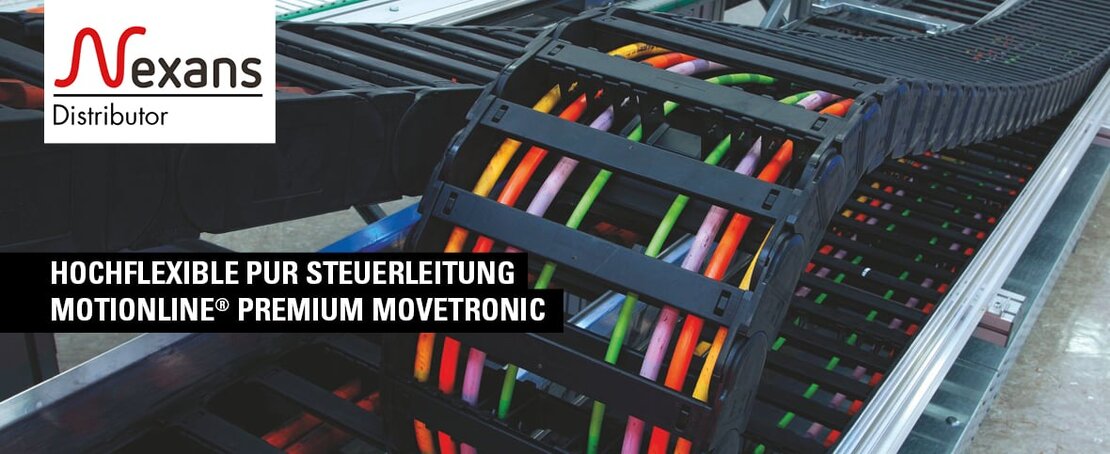

Für Schleppketten gewappnet – hochflexible PUR Steuerleitung MOTIONLINE® PREMIUM MOVETRONIC von Nexans

Steuerleitungen sind eine der wichtigsten Komponenten von integrierten Schaltungen (ICs). Sie sorgen für die zuverlässige Informationsübertragung in Maschinen und Anlagen. Gerade im industriellen Einsatz und Arbeitsumgebungen sollte daher großer Wert auf die verarbeiteten Werkstoffe gelegt werden, da diese vor allem bei bewegten Anwendungen eine konstante Performance und lange Lebensdauer sichern.

Daher wählte Nexans für die hochflexiblen Steuerleitungen aus der Serie MOTIONLINE® PREMIUM einen hochwertigen Mantelwerkstoff aus PUR, der zum einen die hohe Belastbarkeit der bewegten Steuerleitungen positiv unterstützt und darüber hinaus flammwidrig, kerbzäh sowie öl- und kühlmittelbeständig ist. So können die Steuerleitungen mit einer langen Lebensdauer beeindrucken, selbst bei zahllosen Zyklen sowie vergleichsweise hohen Geschwindigkeiten und Beschleunigungen.

Der spezielle Leitungsaufbau mit einem blanken, biegefesten Kupferleiter wirkt hier zusätzlich unterstützend. Die PUR Steuerleitungen MOTIONLINE® PREMIUM MOVETRONIC C/TP C eignen sich hervorragend für den hochflexiblen und sehr dynamischen Einsatz – auch in Energieführungsketten und der Robotik.

Nexans geschirmte PUR Steuerleitungen für flexible und dauerflexible Beanspruchungen in Energieführungsketten

Die hochflexiblen PUR Steuerleitungen MOVETRONIC C PUR und MOVETRONIC TP C PUR sind speziell für extrem dynamische Anwendungen entwickelt worden für flexible und dauerflexible Beanspruchungen. Dabei sind die Einsatzgebiete vielfältig. Die geschirmten PUR Leitungen können beispielsweise in Energieführungsketten und Handhabungsgeräten sowie an Industrierobotern, Fertigungsstraßen und Automatisierungs-Systemen eingesetzt werden.

Möglich wird dies durch die hervorragenden Eigenschaften der geschirmten PUR Steuerleitungen:

• hochwertiger grauer PUR-Außenmantel (RAL 7001)
• geschirmt: verzinntes Kupfergeflecht – Bedeckung ≥ 85 %
• Polyolefin-Isolierung
• öl- und kühlmittelbeständig
• flammwidrig und kerbzäh
• hydrolyse- und mikrobenbeständig
• PVC- und Halogen-frei
• UL und CSA zertifiziert

Die Steuerleitungen MOVETRONIC C und MOVETRONIC TP C eignen sich ideal für den Einsatz in der Industrie 4.0

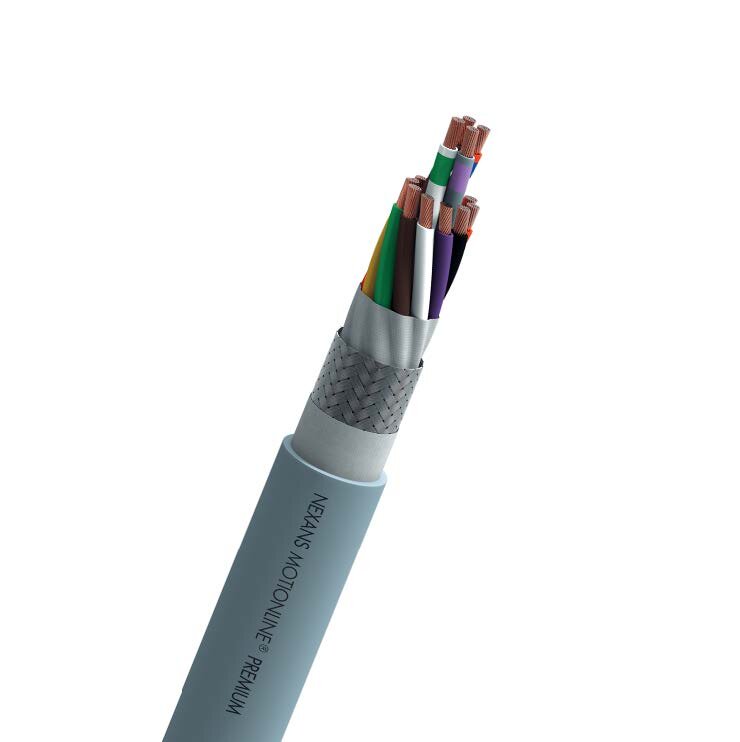

Unterstützend zum hochflexiblen sowie robusten Außenmantel wurde ein blanker, biegefester Litzenteiler gewählt. Daher liegt der Biegeradius bei mindestens 6,5 x  ∅ und die Biegezyklen bei mindestens 10 Millionen. Zudem ist das Kabel öl- und kühlmittelbeständig nach EN 50363-10-2, flammwidrig nach IEC 60332-1/EN 50265-2-1/FT 1/UL 1581 und beide Kabelvarianten verfügen über eine UL- und CSA-Zulassung.

Zur Isolierung wurde Polyolefin verwendet, das sich durch gute chemische Beständigkeit und elektrische Isoliereigenschaften auszeichnet. Die Adern (gemäß Farbcode DIN 47100) sind verseilt und mit Vlies bandiert worden.

Zu den weiteren technischen Daten zählen außerdem eine Betriebstemperatur von -30 °C bis +80 °C und die Steuerleitung lässt sich bei -40 °C bis hin zu +80 °C lagern. Beide MOVETRONIC Steuerleitungen haben eine Nennspannung von 300 V und kann einer Prüfspannung von bis zu 1500 V standhalten. Die maximale Übertragungsgeschwindigkeit liegt bei 600 m/min mit einer maximalen Beschleunigung von 60 m/s².

Entwickelt und getestet für höchste Qualitätsanforderungen

Als einer der führende Kabelhersteller entwickelte Nexans die Steuerkabel der Serie MOTIONLINE® speziell für sehr dynamische Anwendungen in dem firmeneigenen Forschungszentrum. Dabei wurde höchster Wert auf die Qualität, Zuverlässigkeit und lange Lebensdauer gelegt.

Während der Entwicklungsphase unterliefen die Steuerleitungen kontinuierliche Tests im hauseigenen Motion Application Center (MAC) hinsichtlich der unterschiedlichsten Anforderungen in industriellen Anwendungen. Bevor die Steuerleitungen in Produktion gingen, wurden sie auf rund 350 m² erst gründlichst auf „Herz und Nieren“ geprüft und getestet – über ihren gesamten Lebenszyklus.

Nur so konnte die optimale Qualität erreicht werden hinsichtlich der verwendeten Kupferleiter, des Mantelmaterials und des Kabelaufbaus. In dem firmeneigenen Testzentrum werden schwerpunktmäßig standardisierte Prüfungen durchgeführt hinsichtlich der Schleppkettentauglichkeit sowie der Torsions- und Biegefähigkeit.

Ihr zuverlässiger Partner für die richtige Verbindung – das Experten-Team für Kabel & Leitungen von HARDY SCHMITZ

Als offizieller Distributor im Bereich Automation und Vertriebspartner des Herstellers Nexans bieten wir eine sehr große Auswahl an hochwertigen Kabellösungen.

Gern stehen wir Ihnen zur Verfügung, wenn Sie nicht die passende Leitung für Ihr Einsatzgebiet finden sollten. Und falls Sie nähere Informationen zu der Produktreihe MOVETRONIC C/TP C PUR Steuerleitungen der Serie MOTIONLINE® PREMIUM wünschen, kontaktieren Sie uns.
