13. April 2023
Crimpzangen von Klauke sorgen für starke Verbindungen – sicher & normgerecht
Damit Maschinen, Anlagen oder elektronische Systeme sicher und effizient funktionieren, bedarf es einer zuverlässigen Mechanik und einer durchdachten Elektronik. Sichergestellt wird die Ausfallsicherheit unter anderem durch hochwertige Verdrahtungsleitungen, wie beispielsweise die flexiblen und feindrähtigen PVC-Industrieleitungen H05V-K sowie H07V-K.
Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern bedarf jedoch auch sicherer Steckverbinder, die in unterschiedlichen Ausführungen erhältlich sind für die jeweiligen Anwendungsfälle. Hierzu zählen zum Beispiel Aderendhülsen, Zwillingsaderendhülsen und auch isolierte, unisolierte und offene Verbinder.
Für die Fügeverfahren (z. B. Crimpen) zur Verbindung von Leitung und zugfesten Steckverbindung eignen sich die hochwertigen Werkzeuge des Herstellers Klauke. Sie schaffen sichere Kontakte und dank des geringen Werkzeuggewichts liegen Sie leicht in der Hand und ermöglichen ein ermüdungsfreies Arbeiten – selbst unter Zeitdruck.
Hochwertige Spezialwerkzeuge von Klauke zum schnellen und einfachen Schneiden und Crimpen
Für die große Anzahl an unterschiedlichen Steckverbindungen bietet der Hersteller Klauke passende Presswerkzeuge, die sich leichtgängig handhaben lassen und zudem eine sichere, norm- sowie fachgerechte Bedienung bieten.
Die hochwertigen und langlebigen Präzisionswerkzeuge schaffen dauerhaft leistungsstarke Verbindungen, wobei die Auswahl an unterschiedlichsten Ausführungen umfassend ist. Hier stellen wir eine Auswahl an Schneid- und Presswerkzeugen des deutschen Herstellers Klauke vor.
Presswerkzeug K 507 WF mit auswechselbaren Presseinsätzen für Aderendhülsen
Die Crimpzange verfügt über eine Sperrvorrichtung für ein gleichmäßiges Pressergebnis sowie über eine Justierscheibe zum Ausgleich des natürlichen Werkzeugverschleißes. Als Zubehör sind verschiedene Presseinsätze für Aderendhülsen erhältlich sowie Presseinsätze für Zwillingsaderendhülsen.
Produkteigenschaften:
- großer Querschnittbereich von 0,5 mm² bis 50 mm²
- ein Pressprofil für alle gängigen Leiter
- schnelles und einfaches Auswechseln der Presseinsätze
- weniger Pressungen aufgrund optimaler Einsatzbreite
- sehr leicht und ergonomisch
Presswerkzeug K 28 für Trapezpressung von Aderendhülsen und Zwillingsaderendhülsen
Die Crimpzange eignet sich für Aderendhülsen und Zwillingsaderendhülsen (Trapezpressung). Der Pressbereich liegt bei Aderendhülsen bei 10 mm² bis 50 mm² und bei Zwillingsaderendhülsen bei 2 x 4 mm² bis 2 x 16 mm². Die Zange verfügt über eine Sperrvorrichtung für gleichmäßige Pressergebnisse.
Produkteigenschaften:
- je Querschnitt ein Pressprofil
- seitliche Hülseneinführung (Seitenpressung)
- exakte Querschnittzuordnung durch dauerhafte Markierung an den Profilscheiben
- Handgriffe mit Abgleitschutz und Beschriftungsfeld
- sehr leicht und ergonomisch
Presswerkzeug K 29 für Trapezpressung von Aderendhülsen mit großen Querschnitten
Mit Trapezpressung passend für Kastenklemmen eignet sich diese Crimpzange speziell für große Querschnitte bis 95 mm², wobei auch sie über eine Sperrvorrichtung für gleichmäßige Pressergebnisse verfügt.
Produkteigenschaften:
- je Querschnitt ein Pressprofil
- seitliche Hülseneinführung (Seitenpressung)
- Handgriffe mit Abgleitschutz und Beschriftungsfeld
- Pressbereich 50 mm² bis 95 mm²
- sehr leicht und ergonomisch
Selbsteinstellendes Presswerkzeug K 30/6 K für Sechskantpressungen
Die Crimpzange verfügt über eine automatische Querschnittanpassung und eignet sich für die Sechskantpressung mit einem Pressprofil für alle Querschnitte von 0,08 mm² bis 16 mm². Der Pressbereich für Zwillingsaderendhülsen liegt bei 2 x 0,5 mm² bis 2 x 10 mm². Ebenfalls verfügt sie über eine Sperrvorrichtung für ein gleichmäßiges Pressergebnis.
Produkteigenschaften:
- seitliche Hülseneinführung (Seitenpressung)
- Positionieren für kleine Aderendhülsen
- Handgriffe mit Abgleitschutz und Beschriftungsfeld
- sehr leicht und ergonomisch
Akkuhydraulisches Presswerkzeug EK WF 120 ML für innovative Vierkant-(Kamm-)Pressung
Leistungsstarke 10,8 V Li-Ion-Akkutechnologie ermöglicht innovative Vierkant-(Kamm-)Pressungen ohne Austausch der Presseinsätze. Dabei ist nur eine Pressung notwendig für Aderendhülsenlängen von bis zu 32 mm. Die Crimpzange mit geschlossenem Kopf verfügt über eine Presskraft von 10/40 N sowie einen Pressbereich von 6 mm² bis 120 mm²
Produkteigenschaften:
- Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
- komfortable Einhandbedienung durch ergonomisch geformtes Gehäuse
- ermüdungsfreies Arbeiten durch geringes Eigengewicht
- automatischer Rücklauf nach abgeschlossenem Arbeitsgang
- manueller Rücklaufstopp zur Positionssteuerung bei Mehrfachpressungen
Hand-Schneidwerkzeug K 118 für AI- und CU-Kabel bis Ø 12 mm
Das Hand-Schneidwerkzeug bietet eine hervorragende Schneidleistung mit einem hohen Anwenderkomfort durch zwei Schneidprofile für kleine und große Kabelabmessungen. Das ergonomisch geformte Werkzeug eignet sich für die Einhandbedienung und kann auch optimal in engen Platzverhältnissen eingesetzt werden.
Produkteigenschaften:
- hervorragendes Schneidwerkzeug für Massiv-, mehr-, fein- und feinstdrähtige Kabel z. B. nach DIN EN 60228, Kl. 1, 2, 5 und 6
- Cu-Massivleiter Klasse 1 bis 10 mm² (max. Ø 4 mm)
- Cu mehrdrähtige Leiter Klasse 2 bis 16 mm² (max. Ø 5 mm)
- Al mehrdrähtige Leiter Klasse 2 bis 25 mm² (max. Ø 10 mm)
- Cu fein- und feinstdrähtige Kabel Klasse 5 und 6 bis 50 mm² (max. Ø 12 mm)
Hand-Schneidwerkzeug K 102 bis zu Ø 20 mm
Für fein- und feinstdrähtige CU-Kabel nach DIN EN 60228 Klasse 5 und 6 bietet das Schneidwerkzeug für Durchmesser bis 20 mm eine exzellente Schneidleistung und ebenfalls verfügt das Werkzeug über ein nachstellbares Schraubgelenk.
Produkteigenschaften:
- Handgriffe mit Abgleitschutz und Beschriftungsfeld
- beidhändig bedienbare Arretierung
- Schneidbereich max. Ø 20 mm z. B. 1 x 95 mm² H07V-K

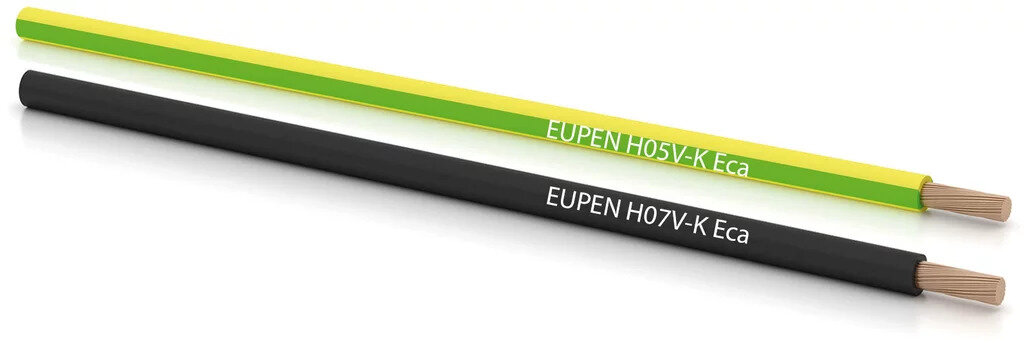

Die passenden Verdrahtungsleitungen H05V-K und H07V-K direkt vorrätig haben
Die hochwertigen und flexiblen Verdrahtungsleitungen H05V-K und H07V-K finden universellen Einsatz zur inneren Verdrahtung von Geräten. Darüber hinaus können die PVC-Aderleitungen auch geschützt verlegt werden in geschlossenen Installationskanälen sowie Leerrohren sowohl auf als auch unter Putz.
Die Leitungen sind aus einem blanken, feindrähtigen Kupferleiter aufgebaut und mit einem PVC-Mantel nach VDE 0207 isoliert. Die Mantelfarbe ist nach VDE 0293.
Weitere Eigenschaften sind:
- Flammwidrig nach VDE 0472 T 804 Prüfart B
- Temperaturbereich bei Verlegen: +5 °C bis +70 °C
- Temperaturbereich nach Verlegen: +30 °C bis +70 °C
- Betriebstemperatur: +70 °C
- Biegeradius: 15 x Leitungsdurchmesser (min.)
Die Leitungen sind in verschiedenen Querschnitten und Farben erhältlich. Besuchen Sie jetzt gleich unseren WEBShop und prüfen Sie unsere große Auswahl an qualitativ hochwertigen Verdrahtungsleitungen namhafter Hersteller.
Wählen Sie aus einer großen Auswahl an Crimpkontakten zu einem attraktiven Preis-Leistungs-Verhältnis
Auch wenn innovative Anschlusstechniken in der Elektroinstallation Einzug halten, wie die inzwischen weitverbreitete Klemmfederanschlusstechnik, punkten Crimpkontakte auch heute noch mit zahlreichen Vorteilen. Durch das Crimpen wird eine homogene und nicht lösbare Verbindung zwischen dem elektrischen Leiter und dem Kontaktelement hergestellt, die hochbelastbar und elektrisch zuverlässig ist.
Dabei gibt es Crimpverbinder in vielen verschiedenen Varianten:
- Aderendhülsen
- Zwillingsaderendhülsen
- Flachsteckhülsen/-stecker
- Rundsteckhülsen/-stifte
- Kabelschuhe
- etc.
In unserem WEBShop finden Sie die passenden Verbindungselemente, die in Ihrem täglichen Installationsbedarf nicht fehlen dürfen. Überprüfen Sie jetzt gleich unser umfassendes Sortiment an Crimpkontakten.
