Kabelmanagementlösungen von HellermannTyton – praktisches Zubehör für verschiedenste Verdrahtungsleitungen
Für das professionelle Kabelmanagement bietet HellermannTyton leistungsstarke Lösungen zum Kabelschutz und zur Kabelbündelung. So kann bei Kauf von Verdrahtungsleitungen bzw. Aderleitungen direkt das entsprechende Zubehör mitbestellt werden, das die Leitung zusätzlich gegen thermische und mechanische Einflüsse schützt.
In dem umfassenden Qualitätssortiment können die passend vorbedruckten Kabelmarkierer zur Einzeladerbeschriftung sowie Spiralschläuche, Kabelbündelschläuche und Wellrohre mit entsprechenden Befestigungshaltern ausgewählt werden. Der Vorteil: Alles wird direkt zusammen geliefert und steht sofort bereit für die schnelle und einfache Installation.
Denn Profis wissen, dass die Produkte des führenden Herstellers vor allem im täglichen Installationsalltag die Arbeit schnell, flexibel und einfach von der Hand gehen lassen – bei gleichzeitiger Verarbeitungssicherheit.
PVC-Verdrahtungs- und Aderleitungen – vielfältig in der Industrie im Einsatz
Verdrahtungsleitungen sind Teil von elektrischen Stromkreisen oder -netzen und verbinden die Stromquelle mit dem Verbraucher. Grundsätzlich bestehen die Leitungen aus einem oder mehreren einzeln isolierten Leitern und sie lassen sich in den unterschiedlichsten Bereichen in der Industrie finden: im Schaltschrankbau, in Geräten und Einrichtungen der Kommunikationstechnik, im Maschinen- und Anlagenbau, in Beleuchtungsanlagen etc.
So vielfältig die Anwendungsbereiche von Aderleitungen sind, so breit ist auch die Auswahl. Die stabilen und robusten Kunststoffleitungen sind in unterschiedlichen Ausführungen erhältlich: von feindrähtig, eindrähtig bis mehrdrähtig in Querschnitten von 0,5 mm² bis 240 mm². Neben den Standardfarben Schwarz (BK) und Grün-Gelb (GNYE) stehen sie meist auch in weiteren gängigen Farben, wie beispielsweise Blau (BU), Braun (BN), Rot (RD) und Grau (GR) zur Auswahl.
Die gängigsten Verdrahtungs- und Aderleitungen: H07V-K und H05V-K
Die PVC-Industrieleitungen H07V-K und H05V-K finden in vielen Bereichen ihren Einsatz, wenn es um das Verbinden von Stromkreisen geht. Die Leitungen H07V-K und H05V-K sind vom Aufbau her gleich. Sie bestehen aus einem feindrähtigen blanken Kupferleiter und einer Aderisolation aus PVC in TI1-Qualität. Sie werden in Rohren auf Sicht verlegt oder in geschlossenen Systemen.
Aufbau: Feindrähtiger blanker Kupferleiter, Aderisolation aus PVC.
Da die Aderleitungen in der Regel nicht geeignet sind für die direkte Verlegung auf Pritschen, Rinnen oder Wannen sowie unter Putz, wird ein zusätzlicher Schutz notwendig. Daher bietet sich die Verlegung beispielsweise in Wellrohren IWS aus Polyethylen des Herstellers HellermannTyton auf oder unter Putz in trockenen Räumen an.
Besonders praktisch für die Verlegung der Leitungen sind auch die Kabelbündelschläuche Helawrap HWPP. Sie können zum schnellen und einfachen Einziehen von gebündelten Leitungen genutzt werden und bieten zusätzlichen Schutz sowie verschiedene Befestigungsoptionen. Und für die eindeutige Identifizierung der Leitungen bei späteren Wartungs- oder Reparaturarbeiten eignen sich die vorbedruckten Kabelmarkierer HODS50 von HellermannTyton.
Für weiterführende Informationen zu technischen Daten und Eigenschaften der PVC-Industrieleitungen H07V-K und H05V-K steht Ihnen hier das technische Datenblatt zum kostenlosen Download zur Verfügung.
IWS Wellrohre zum flexiblen Kabelschutz von Verdrahtungsleitungen in industriellen Anwendungen
Die qualitativ hochwertigen Wellrohre aus Polyethylen (PE) der Baureihe IWS gewährleisten einen optimalen mechanischen Kabelschutz bei gleichzeitig flexibler Kabel- und Leitungsführung.
Sie verfügen über eine gute Abriebfestigkeit, sind halogenfrei und selbstverlöschend nach UL94 HB sowie FMVSS 302.
Eingesetzt werden die IWS Wellrohre bei Betriebstemperaturen von -50 ° bis + 80 ° Celsius.
Auf Anfrage sind auch geschlitzte Schläuche erhältlich.

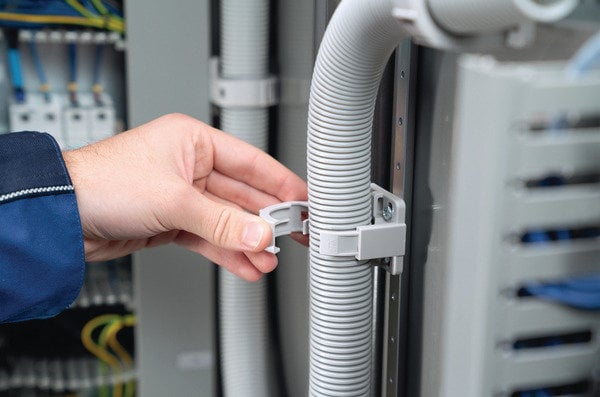

Zur Befestigung lassen sich die schraubbaren IWS Wellrohrhalter CTCC einsetzen, die einen sicheren und festen Halt des IWS Wellrohrs gewährleisten.
Zudem verfügen die Halter über weitere sehr interessante Produkteigenschaften:
- Beidseitige Kabelbinderaufnahme
- Halogenfrei und selbstverlöschend nach UL94 HB
- Zuverlässig sicherer und fester Halt des Wellrohrs
- Vorfixierung des Wellrohrs im geöffneten Zustand
- Einfaches Schließen und Wiederöffnen des Deckels
- Mit Schrauben fixierbar und auf die Befestigungsschienen der Schaltschränke abgestimmt
- Zusätzliche Verlegung (z. B. eines Massekabel) am Wellrohr möglich (durch Aussparung im Deckel)
Sowohl die IWS Wellrohre als auch die kompatiblen CTCC Wellrohrhalter entsprechen RoHs.
Kabelbündelschläuche Helawrap HWPP für einfache Bündelungen und zuverlässigen Schutz
Hauptsächlich zur Bündelung und zum Schutz sowie zur Befestigung von Leitungen in der Kabelkonfektion, der Elektroindustrie sowie im Schaltschrank- und Anlagenbau werden die Kabelbündelschläuche Helawrap HWPP eingesetzt.

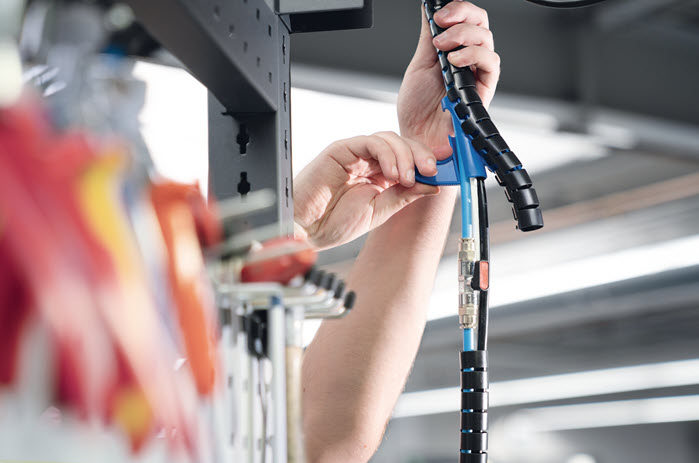

Sie sind eine sehr zeitsparende und praktische Lösung, die in vielen industriellen Anwendungen ihren Einsatz findet. Die Kabelbündel werden einfach in das Aufziehwerkzeug gelegt und dann durch den Kabelbündelschlauch gezogen. Das Aufziehwerkzeug HAT ist im Lieferumfang mit enthalten.
Die Spiralschläuche aus Polypropylen (PP) lassen sich schnell sowie einfach wieder öffnen, sodass auch nachträgliche Arbeiten für Wartung und Reparatur problemlos durchgeführt werden können.
Die Helawrap HWPP Spiralschläuche können bei Betriebstemperaturen von -60 ° bis +110 ° Celsius (kurzfristig bis +140 °C) eingesetzt werden.
Sie sind halogenfrei und verfügen über die Brandschutzeigenschaften UL94 HB.
Die Hauptmerkmale der Kabelbündelschläuche Helawrap HWPP sind:
- Guter Abriebschutz
- Erhältlich in unterschiedlichen Farben und Größen
- Ausführen von Kabeln über die gesamte Länge möglich
- Die ideale Lösung zum Bündeln, Schützen und Befestigen von Kabeln
- Leicht und mühelos anzuwenden sowie für die Wiederverwendung geeignet

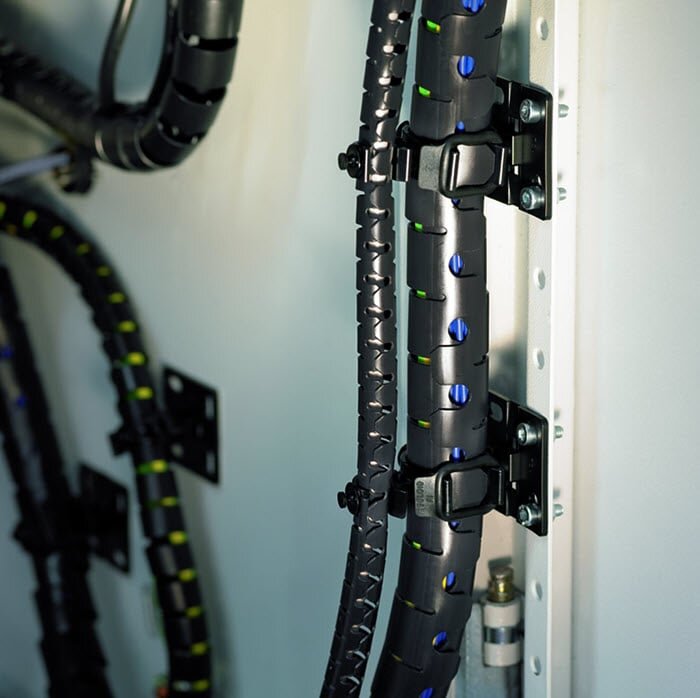

Zusätzlich bietet HellermannTyton Helawrap Clips aus Polyamid 6.6 in den passenden Größen an.
Das Besondere ist, dass sowohl die Clips wie auch die Befestigungssockel beliebig aneinandergekoppelt werden können. Montiert werden sie entweder mit einer Schraubverbindung oder bequem per Klebesockel.
Damit können eine beliebig große Anzahl an Leitungen in Schaltschränken oder industriellen Maschinen gebündelt, geschützt und befestigt werden.
Die Helawrap Clips sind für Betriebstemperaturen von -40 ° bis +105 ° Celsius geeignet. Sie sind halogenfrei und besitzen Brandschutzeigenschaften nach UL94 HBC.
Die Kabelbündelschläuche sind in den Längen von 15 sowie 25 Metern erhältlich und das Kabelmanagementsystem Helawrap von HellermannTyton entspricht RoHs.

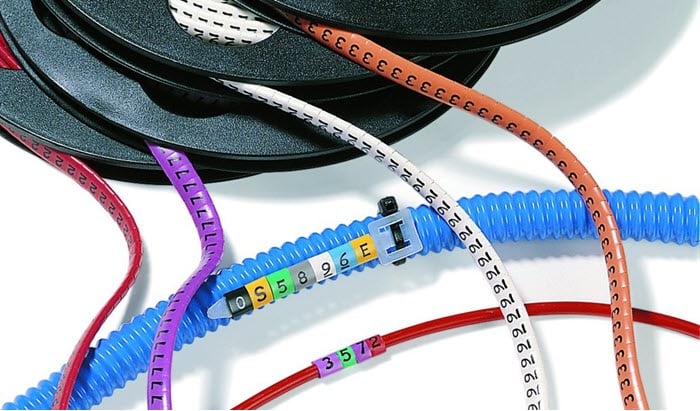

Einfache Kennzeichnung von Leitungen mit vorbedruckten Kabelmarkierern HODS50 und HODS85
Für die Kennzeichnung und nachträglich zuverlässige Identifizierung von Leitungen bietet HellermannTyton vorbedruckte Kabelmarkierer Ovalgrip, die mit einem einfachen Prinzip eine überzeugende Wirkung haben.
Die Ovalgrip-Kennzeichnungstüllen aus cadmiumfreien Weich-PVC können vor der Montage einfach auf Kabeln, Leitungen und Einzeladern aufgeschoben werden. Für Kabelbündel mit einem größeren Durchmesser können Kennzeichnungspfeile und -schilder (AT) eingesetzt werden.
Die Kennzeichnungspfeile werden mit den Ovalgrip-Kennzeichnungstüllen bestückt und sie sind in verschiedenen Größen erhältlich:
- AT1 ist passend für 7 Ovalgrip-Kennzeichnungstüllen der Größe 50.
- AT2 ist passend für 8 Ovalgrip-Kennzeichnungstüllen der Größe 85.
- AT3 ist passend für 14 Ovalgrip-Kennzeichnungstüllen der Größe 85.
Dabei werden die Ovalgrip-Kennzeichnungstüllen einfach auf die Kennzeichnungsschilder/-pfeile geschoben.
Zur Befestigung am Bündelgut können Kabelbinder in beliebigen Längen (Breite bis 7,5 mm) verwendet werden.
Ebenfalls können die Kennzeichnungspfeile/-schilder auch bei Wartungs- oder Reparaturarbeiten genutzt werden, um nachträgliche Markierungen durchzuführen.
Die Ovalgrip-Kennzeichnungstüllen sind in der Farbe Gelb erhältlich sowie in den Farben des internationalen Widerstandsfarbcodes. Die Kabelmarkierer entsprechen RoHs.
