19. Oktober 2023
Professionelle Kabelkennzeichnungen – HellermannTyton bietet Lösungen für jede Anwendung
Kabel und Leitungen sind in der Industrie mit ihrer zunehmenden Automatisierung ausschlaggebend für die Funktionssicherheit von Maschinen und Anlagen. Diese anwachsende Komplexität und Vernetzung innerhalb industrieller Produktionsanlagen erfordern, dass alle elektrotechnischen Komponenten eindeutig gekennzeichnet sind. Damit wird sichergestellt, dass die Ausfallzeiten der Anlage bei Defekten, Problemen oder auch Wartungen kurzgehalten werden können.
Dafür müssen die Kennzeichnungslösungen auf die verschiedenen Anforderungen angepasst sein. So müssen Markierungen beispielsweise je nach Anwendungsfall hitzebeständig sein, auf schwierigen Untergründen haften, resistent gegen verschiedenste Öle und Chemikalien sein und auch gegen Feuchtigkeit, Schmutz, Ablagerungen und mechanischen Abrieb gewappnet sein. Für all diese möglichen Herausforderungen an eine professionelle Kabelkennzeichnung bietet das umfassende Sortiment des Herstellers HellermannTyton die passende Lösung.
Die hochwertigen Kabelmarkierer von HellermannTyton bieten viele Vorteile
Für das schnelle Durchführen von Reparatur-, Wartungs- und Aufrüstungsarbeiten ist eine professionelle Kennzeichnung der Kabel und Leitungen unerlässlich. Die ordnungsgemäße Kabelmarkierung ist auch unter sicherheitsrelevanten Aspekten nicht zu vernachlässigen. Diese sind in den folgenden Normen festgelegt:
- IEC 61439-1 zu sicherheitstechnischen Anforderungen von Niederspannungs-Schaltanlagen
- DIN EN 81346-1 zu Strukturierungsprinzipien und Referenzkennzeichen (Betriebsmittelkennzeichen)
So ist bei Prüfungen und Zertifizierungen von elektrotechnischen Anlagen, wie beispielsweise eines Schaltschranks, eine klare Kabelkennzeichnung Grundvoraussetzung. Ebenfalls wird durch die eindeutige Markierung sichergestellt, dass Tests vorschriftsmäßig an den richtigen Kabeln und Komponenten durchgeführt werden.
Von diesen Vorteilen profitieren Anwender durch eine professionelle Kabelkennzeichnung von HellermannTyton:
- Das Handling der Lösungen geht schnell und einfach von der Hand.
- Es sind verschiedenste Montage- und Befestigungsarten auswählbar.
- Das umfangreiche Sortiment bietet für jede Anwendung die passende Lösung.
- Gute und dauerhafte Lesbarkeit mit hervorragender Optik auch in rauen Umgebungen.
- Die durchdachten Produkte wurden zusammen mit Anwendern aus der Praxis entwickelt.
- Die Lösungen sind hochwertig und kompakt für eine ordnungsgemäße Markierung auch bei beengten Platzverhältnissen.
- Die Kennzeichnungssysteme bieten optimierte Verarbeitungszeiten und -kosten bei der Herstellung von Kennzeichnungen.
Im Folgenden stellen wir Ihnen einige ausgewählte Kennzeichnungslösungen vor, die im alltäglichen Installationsalltag typischerweise eingesetzt werden.
Selbstlaminierende Kabeletiketten Helatag – flexibel einsetzbar und beständig
Die Etiketten aus hochwertigem Polyestermaterial eignen sich für die professionelle Kennzeichnung von Kabeln und Leitungen verschiedener Größen. Sie werden rundum am Kabel aufgebracht und können somit auch für spezielle Kabelausführungen, wie beispielsweise Flachbandkabel, genutzt werden.
Die Etiketten mit abgerundeten Ecken für eine bessere Haftung verfügen über eine bedruckbare bzw. beschreibbare Oberfläche mit einer Laminierfunktion. Dank dieses Schutzlaminats wird die Markierung vor Feuchtigkeit, Schmutz und mechanischem Abrieb geschützt.
Zudem sind die Etiketten in verschiedenen Materialien erhältlich mit unterschiedlichen Eigenschaften und Spezifikationen. Damit lassen sie sich in Außenbereichen einsetzen und auch besonders hitzebeständige Ausführungen sind erhältlich.
Die selbstlaminierenden Etiketten für die Kabelkennzeichnung sind sowohl für Thermotransferdruck als auch Laserdruck geeignet und die Software TagPrint PRO von HellermannTyton bietet maximalen Komfort zur problemlosen Erledigung der Druckaufgaben. Ebenso gut eignen sich die Etiketten für die manuelle Beschriftung.
Je nach Bedarf und Anforderungen kann zwischen verschiedenen Größen und Formen gewählt werden. Und dank der stabilen Kunststoffverpackung können die Etiketten gut verwahrt und lange verwendet werden.
Besonders praktisch ist der RiteOn-Etikettenspender für selbstlaminierende sowie selbstklebende Etiketten, sodass während einer Reparatur- oder Wartungsarbeit immer schnell die Leitung gekennzeichnet werden kann.
Dafür wird die Kennzeichnung im entsprechenden Sichtfenster aufgetragen und der spezielle Markierstift T82 mit schnell trocknender Tinte sichert eine professionelle sowie dauerhafte Beschriftung.
Das Starter-Pack enthält alles, was es für eine einfache handschriftliche Markierung für Kabel mit einem Durchmesser von 6 bis 12 Millimeter braucht.
Schrumpfschläuche TCGT zur professionellen Kabelmarkierung
Die Warmschrumpfschläuche im Endlosformat sind in verschiedenen Farben erhältlich – standardmäßig in den Farben Schwarz, Blau, Rot, Weiß und Gelb.
Mit einer Schrumpfrate von 3:1 bieten die Schrumpfschläuche eine gute mechanische Festigkeit und sind zugleich hochflexibel. Ebenfalls verfügen die Schläuche über eine gute Beständigkeit gegen organische Lösungsmittel und Chemikalien.
Die Endlosschläuche werden auf praktischen sowie handlichen Rollen geliefert und eignen sich hervorragend für die Bedruckung mit den kompakten Thermotransferdruckern von HellermannTyton.

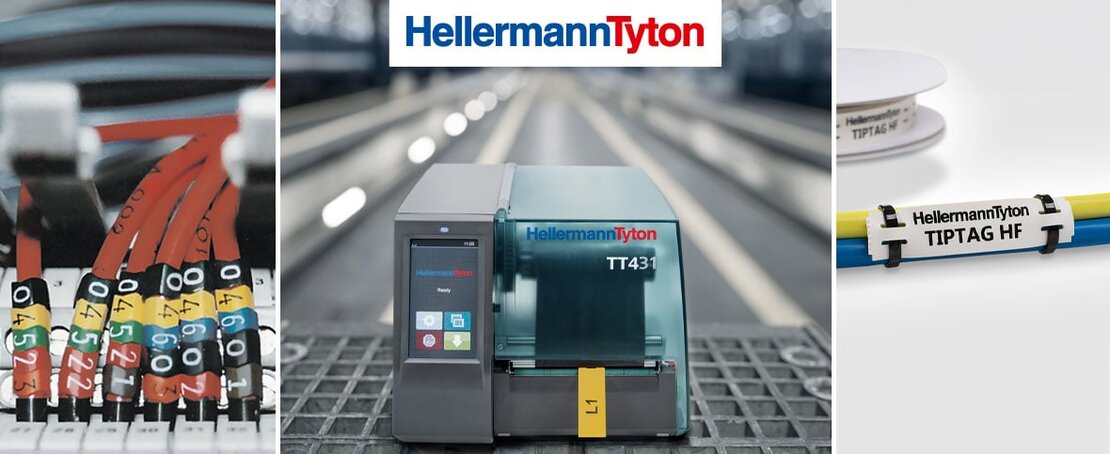

Die Drucker aus der Serie TT431 sind speziell für den industriellen Einsatz konzipiert, sodass auch kleine und mittlere Druckvolumen schnell und sauber gedruckt werden können. Für eine personalisierte Bedruckung bieten die Thermotransferdrucker die Möglichkeit, auch Barcodes, Grafiken, Logos und hochauflösenden Text zu drucken.
Das Anwendungsspektrum der Schrumpfschläuche TCGT ist breit. Sie lassen sich im Schaltschrankbau finden, aber auch in der Automation und in der Medizintechnik. Auch für Kabelkonfektionen werden sie üblicherweise eingesetzt.
Vorbedruckte Kabelmarkierer sind immer schnell zur Hand
Mit im Repertoire von HellermannTyton sind auch bereits vorbedruckte Kabelkennzeichnungslösungen enthalten. Hierzu zählen beispielsweise die Produktfamilien Helagrip, Ovalgrip und WIC. Zur Auswahl stehen die Kabelmarkierer in den Farben nach dem internationalen Widerstandscode (CC) und mit den Zeichen 0-9, A-Z sowie elektrischen Standardsymbolen.
Die WIC-Markierer aus Polyamid 6.6 werden zusammen mit dem ergonomisch designten WIC-Tool angebracht. Dafür wird der Markierer einfach auf die Leitung gedrückt und schnappt dann um die Leitung zu. Mit einem Dreh sitzt der Markierer fest und sofort kann der nächste Markierer aufgebracht werden.
Für die perfekte Ausrichtung der Zeichenkombination rasten sich die Markierer je an den angrenzenden Markierer einfach ein. Und selbst bei Vibrationen sitzen sie fest an der Leitung, da sie über eine hohe Materialspannung verfügen.
Die per Hand aufsteckbaren Kabelmarkierer Ovalgrip verfügen über ein spezielles Profil, sodass sie leicht auf verschiedenste Kabeldurchmesser aufgebracht werden können. Damit sind sie ideal geeignet für Wartungs- und Reparaturarbeiten.
Die Kabelmarkierer können in vielen Branchen eingesetzt werden. Sie finden beispielsweise im Maschinen- und Schaltschrankbau ihren Einsatz, aber auch in Starkstromanlagen, Trassenführungen oder Kabelschächten. Die Kabelmarkierer Ovalgrip sind in verschiedenen Materialien erhältlich – passend zum Anwendungszweck.
Auch die Kabelmarkierer Helagrip lassen sich leicht auf das Kabel oder die Leitung schieben und werden zusammengefügt geliefert. Bei kleinen Aderquerschnitten empfiehlt sich der Einsatz des Montagedorns TJC.
Der Chevron-Schnitt sichert das Ineinandergreifen der Markierer und die Kabeltüllen gewährleisten auch auf beengtem Raum eine professionelle und eindeutige Kennzeichnung.
Die Markierer Helagrip sind aus einem hochwertigen und flexiblen PVC hergestellt und lassen sich auch ohne Spezialwerkzeug über verschiedenste Größen an Kabelquerschnitten einsetzen.
Baumwollstoff-Etiketten Helasign für handschriftliche Kennzeichnungen
Die selbstklebenden Etiketten Helasign aus Baumwolle werden zur manuellen Kennzeichnung genutzt, um beispielsweise bei einer Reparatur schnell vor Ort ein Kabel, Bauteil oder andere Betriebsmittel zu kennzeichnen.
Für die professionelle Markierung ist es empfehlenswert, den Markierstift T82 zu nutzen (schnell trocknende Tinte und UV-beständig). Die Etiketten können bei Bedarf einfach entfernt und neu angebracht werden.
Denn es bleiben keine klebrigen Rückstände dank des Synthetik-Kautschukklebers. Die rechteckigen Markierer sind öl- und wasserfest. Zudem können Sie innerhalb eines breiten Temperaturbereichs von -29 bis +80 Grad Celsius genutzt werden.
Auch für größere Kabelquerschnitte oder Kabelbündel lassen sich im Sortiment von HellermannTyton die passenden Lösungen finden. Mit dem flexiblen Kabelmarkierer TIPTAG aus robustem und hochbeständigem Polyurethan können Kabelkennzeichnungen in besonders anspruchsvollen industriellen Umgebungen durchgeführt werden.
Dank eines speziellen Druckverfahrens konnte erreicht werden, dass die Beschriftungen sehr beständig und gut lesbar bleiben. Darüber hinaus ist diese Kennzeichnungslösung flammhemmend, witterungsbeständig sowie abriebfest.
Ebenso verfügt sie über eine ausgezeichnete Beständigkeit gegen Chemikalien, Ölen und Fetten sowie Säuren und Laugen. Zur Befestigung verfügt die Kennzeichnungslösung über 2 Schlitze, sodass sie mit Kabelbindern an verschiedenste Querschnitte angepasst befestigt werden kann.
Das Sortiment von HellermannTyton bietet für jede Anwendung die passende Lösung
Das umfassende Sortiment von HellermannTyton bietet industrielle Kennzeichnungslösungen, die von einfachen und vorgedruckten Markern über beschriftete Klebeetiketten bis hin zu kompletten Drucksystemen reichen. In dem Portfolio für qualitativ hochwertige Kabelkennzeichnungen lassen sich folgende Produktfamilien finden:
- bedruckbare Kabeletiketten
- Kabeletiketten für die manuelle Kennzeichnung
- vorgedruckte Kabelmarkierungen zum Anstecken
- bedruckbare Schrumpfschlauchetiketten
- Kennzeichnungsschilder
- Edelstahlmarkierer
- RFID-Kabelbinder
- Thermotransferdrucker
- Edelstahlprägesysteme
Unsere Industrieexperten beraten Sie persönlich und bieten Ihnen mit einem umfassenden Branchen-Know-how und langjähriger Erfahrung genau die Lösungen, die für Ihre Anwendung passend sind.
