Digitaler Leistungsschalter NZM von Eaton – universell einsetzbar mit vielen Zusatzfunktionen
Digitale Leistungsschalter schaffen nicht nur einen zuverlässigen Schutz für Systeme, Maschinen und Anlagen sowie Mitarbeiter. Vielmehr bieten sie fortschrittliche Sicherheitsfunktionen, die weit über die in Normen und Richtlinien festgelegten Schutzniveaus hinausgehen.
Der digitale NZM Kompaktleistungsschalter von Eaton bietet zahlreiche Zusatzfunktionen, die die Sicherheit, Zuverlässigkeit und Wartungsfreundlichkeit von modernen Energieverteilungssystemen maximal optimieren. Damit ermöglicht Eatons NZM
- eine Erhöhung der Anlageneffizienz,
- eine Reduzierung von Stillstands- und Ausfallzeiten,
- eine vorausschauende Wartung und Instandhaltung,
- einen optimierten Schutz vor elektrischen Unfällen des Bedienpersonals.
Die digitalen Leistungsschalter NZM sind IoT-ready dank ihrer integrierten Konnektivität. Hier sind die wichtigsten Eigenschaften der innovativen Leistungsschalter auf einen Blick:
- integrierte Energiemessung Klasse 1 nach IEC 61557-12
- logische Zonenselektivität ZSI isoliert Fehlerstelle sofort

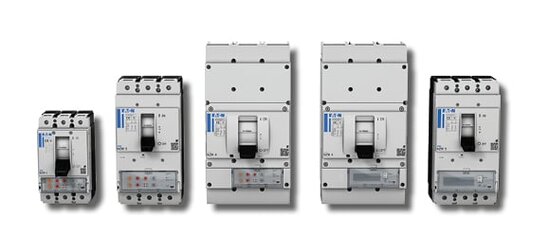

- universell für Nennströme von 20 bis 1600 A einsetzbar
- 100 % kompatibel zum bestehenden Sortiment und Zubehör
- integrierte Kommunikationsfähigkeit mit PXR-Auslöseelektrik
- vorbeugende Wartung dank integriertem Life-Cycle-Management
- erhöhte Selektivität und 150 kA Schaltvermögen für optimierte Effizienz
- gleiche kompakte Bauform mit gleichen oder optimierten Leistungsparametern
- erweiterter Einstellbereich für Überlastauslöser zwischen 0,4- bis zu 1-fachem Bemessungsstrom
- im Wartungsmodus sorgt das Störlichtbogensystem ARMS für ein sofortiges Abschalten von Lichtbogenenergien
Optimierte Energieeffizienz durch integrierte Energiemessung
Die vernetzbaren Kompaktleistungsschalter NZM verfügen über eine integrierte Funktion, die die Messung von Strom und Spannung mit einer Genauigkeit von 0,5 % durchführen kann. Damit ergibt sich eine Berechnung der Energie von Klasse 1 nach IEC 61557-12, sodass Anwendern für das Energiemanagement nach ISO 50001 präzise Informationen zum Energieverbrauch zur Verfügung stehen.
Diese Energiedaten können dank verschiedener Kommunikationsmodulen zur Vernetzung mit gängigen Feldbussystemen direkt an übergeordnete Leitsysteme übertragen werden. Und somit werden keine weiteren externen Messlösungen mehr benötigt.
Digitaler Leistungsschalter NZM – Datenspeicherung und Konnektivität
Dank der integrierten Kommunikationsmodule kann der Leistungsschalter NZM mit üblichen Feldbussystemen vernetzt werden. Hierzu zählen ModbusRTU, EthernetIP und ProfiNet. So werden die vom Schalter erfassten Messwerte komfortabel einfach an übergeordnete Leitsysteme übertragen. Der Leistungsschalter NZM liefert Informationen zum Status des Schalters und Energiedaten.
Zudem können mit einem erweiterten Historienspeicher bis zu 200 Einträge gespeichert werden. Diese Daten werden kennwortgeschützt über eines der verschiedenen integrierten Feldbusmodule kommuniziert und können dadurch umfangreich genutzt werden. Damit werden externe Kommunikationslösungen überflüssig.
Innovative Auslösetechnik PXR bietet umfangreichen Schutz und Kommunikationsmöglichkeiten
Die Leistungsschalter NZM verfügen über elektronische Auslöseeinheiten PXR (Power Xpert Release) kombiniert mit Stromsensoren. Dadurch arbeiten die digitalen Schalter im Vergleich zu Geräten mit thermomagnetischen Auslöseeinheiten deutlich präziser und zeichnen sich durch zuverlässigeres Schalten von Betriebsströmen, Überlast- und hohen Kurzschlussströmen aus.
Darüber hinaus ermöglicht die PXR-Auslöseelektronik eine erweiterte Kommunikation.
So kann über die Software PXPM (Power Xpert Protection Manager) einfach per Laptop auf die Informationen des Schaltgerätes zugegriffen werden.
Damit lassen sich Einstellungen schnell vornehmen, Schutzfunktionen leicht überprüfen und die korrekte Funktion der Auslösemechanik und der Relais testen.
Die Schaltgeräte NZM sind weltweit im Einsatz
Die Leistungsschalter NZM erfüllen die Voraussetzungen für den weltweiten Einsatz, was umfassende Approbationen belegen. Sie können auch in den Vereinigten Staaten, Kanada und China dank IEC-, UL-/CSA- und CCC-Zulassungen in vielfältigen Anwendungen eingesetzt werden.
Eine wichtige Unterstützung bei der Auswahl der passenden Leistungsschalter bieten unter anderem Produktnormen wie IEC/EN60947 und UL489 bzw. 508. Diese Normen legen fest, welche Anforderungen die Geräte erfüllen müssen. Entsprechend zertifizierte Geräte schützen sicher und verlässlich.
Dank der kompakten Bauform sind die Leistungsschalter NZM 100 % kompatibel

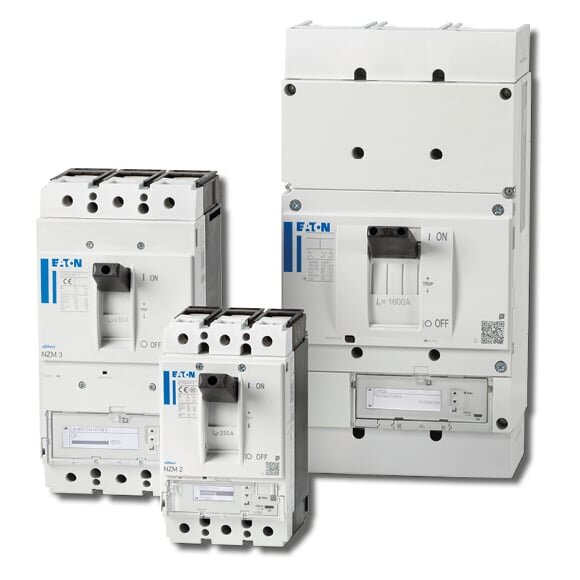

Die digitalen Kompaktleistungsschalter NZM haben dieselben Abmessungen wie ihre analogen Vorgängermodelle, jedoch mit einem erweiterten Funktionsumfang und bei gleichen oder verbesserten Leistungsparametern. Damit sind die Schalter zu 100 % kompatibel mit dem bestehenden Sortiment an NZM Leistungsschaltern und deren Zubehör. Zudem bleiben die Bauartnachweise nach IEC 61439 erhalten.
Die Handhabung und Montage sind durchdacht einfach
Auch bei der Montage und Installation punkten die Leistungsschalter NZM. Der platzsparende Einbau und die Installation mit Push-in-Klemmen sind schnell erledigt.
Und auch nach der Installation gestaltet sich die Handhabung einfach. Durch ein integriertes Life-Cycle-Management erhält der Anwender wichtige Informationen zur Lebensdauer des Schalters und damit werden vorbeugende Wartung ermöglicht.
So können unvorhergesehene Stillstands- und Ausfallzeiten auf ein Minimum reduziert werden.
Die digitalen Leistungsschalter NZM bieten zusätzlichen Schutz
Die digitalen Leistungsschalter NZM bieten einen umfassenden Schutz, der weit über die Anforderungen der geltenden Normen und Richtlinien hinausgeht. Hier sind alle Schutzfunktionen auf einen Blick zusammengefasst:
- Vollbereichsschutz und selektiver Schutz in vielen Anwendungen
- Backup-Schutz (Kaskadierung) und Selektivität bei zu hohen Kurzschlussströmen
- Schutz bei Überlast und Kurzschluss für Motoren, Motorstarterkombinationen und Zuleitungen
- Schutz vom Hauptverteiler bis zum Verbraucher für Maschinen und Anlagen sowie Verkabelung
- Schutz bei hohen Schaltleistungen bei 690 VAC in Windkraft- und Marineindustrie sowie in IT-Netzen
- Schutz in Photovoltaik-Anlagen mit bis zu 1500 V Gleichstrom als Leistungsschalter oder als Lasttrennschalter
- Störlichtbogenschutz und Zonenselektivität mit patentiertem Arcflash Reduction Maintenance System™ (ARMS)
- Schutz für bis zu 1000 VAC in Bergwerken, Minen, Straßentunneln, Raffinerien, chemischen Anlagen oder elektrischen Bahnen
- Erdschlussschutz dank integriertem Alarm-/Auslösefunktion, Arcflash Reduction Maintenance System™ (ARMS) und logischer Zonenselektivität (ZSI)
Sie wünschen weiterführende Informationen zu dem innovativen Leistungsschalterportfolio NZM von Eaton? Dann steht Ihnen hier zum kostenlosen Download die Produktbroschüre des Herstellers zur Verfügung:
Das HARDY SCHMITZ Team bietet professionelle Unterstützung bei der Auswahl des passenden Leistungsschalters
Unser fachkompetentes und erfahrenes Experten-Team aus dem Bereich Industrietechnik steht Ihnen gern zur Verfügung, falls Sie weiterführende Informationen zu dem Angebot an Leistungsschaltern des Herstellers Eaton benötigen. Auch bei der Auswahl der für Ihre Anwendung passenden Geräte sowie aller weiteren Komponenten beraten Sie unsere Experten gern – auch vor Ort. Kontaktieren Sie uns.
