12. März 2024
Die konfektionierten Servoleitungen nach Bosch Rexroth® Standard zeichnen sich durch hervorragende Eigenschaften aus für den Einsatz in Bosch Rexroth® Automationssystemen. Dabei werden Servomotoren für exakte und anspruchsvolle Bewegungsabläufe eingesetzt, denen auch die entsprechenden Kabel und Leitungen an Lebensdauer und Zuverlässigkeit nicht nachstehen dürfen. Jedoch stellen nicht nur die hohen mechanischen Belastungen an Servomotoren eine Herausforderung an die Servoleitungen dar. Hinzu kommen die realen industriellen Bedingungen, die während der Produktion entstehen. So sind die Motoren, Kabel und Leitungen meist in einer rauen Umgebung im Einsatz, die durch Feuchtigkeit, Chemikalien, Öle, Kühlmittel und auch Temperaturschwankungen belastet ist. Dafür hat Nexans die MOTIONLINE® Servoleitungen mit niedriger Kapazität speziell mit den folgenden Eigenschaften entwickelt: beste Abriebeigenschaften, hohe mechanische Widerstandsfähigkeit bei gleichzeitig hoher Flexibilität über einen breiten Temperaturbereich.
Die beste Wahl für Bosch Rexroth® Antriebe
Als führender Spezialist in der Antriebs- und Steuerungstechnik stellt Bosch Rexroth weltweit seinen Kunden aus dem Maschinen- und Anlagenbau technologische Spitzenleistungen zur Verfügung. Die Antriebs- und Steuerungslösungen von Bosch Rexroth sind sicher, effizient, intelligent und leistungsstark. Sie sorgen für maximale Produktivität mit hochdynamischen und reibungslosen Bewegungsabläufen.
Daher sind qualitativ hochwertige Anschlüsse und Verbindungen wichtig, um eine höchste Verfügbarkeit der automatisierten Produktion sicherzustellen. Die konfektionierten PUR Servoleitungen MOTIONLINE® nach Bosch Rexroth® Standard von Nexans sichern den hohen Qualitätsstandard. Der Leitungsaufbau und die Werkstoffe wurden speziell für härteste Einsatzzwecke konzipiert und sie sind zu 100 % kompatibel mit Antriebssystemen des Herstellers Bosch Rexroth.
Nexans testet die Leitungen für härteste Einsatzzwecke
Noch bevor eine Leitung endgültig in die Produktion geht, wird sie im firmeneigenen MAC-Zentrum des führenden Kabel- und Leitungsherstellers Nexans für Energiekettensysteme eingehend auf Herz und Nieren geprüft. Im hauseigenen Testlabor des Konzerns, dem MAC-Zentrum (Motion Application Centre) in Nürnberg/Deutschland, werden Kabel und Leitungen stärksten dynamischen Belastungen unterzogen. Dabei werden Extrembelastungen in industriellen Anwendungen simuliert und eingehend die Biegefestigkeit, Reißfestigkeit, Torsions- und Vibrationsbeständigkeit getestet.
In Kooperation mit dem eigenen NRC-Zentrum (Nexans Reasearch Centre), welches direkt an das MAC-Zentrum angegliedert ist in Nürnberg/Deutschland, entstehen so in enger Zusammenarbeit die Qualitätsprodukte, die Nexans zu einem der weltweit führenden Hersteller von Kabellösungen in der industriellen Automation gemacht haben. Auch die kapazitätsarmen MOTIONLINE® Servoleitungen nach Bosch Rexroth® Standard wurden speziell für den Einsatz in Schleppketten und Industrieroboteranwendungen entwickelt und eingehend getestet. Nur so können Höchstleistungen und uneingeschränkte Zuverlässigkeit im laufenden Industriebetrieb gewährleistet werden.

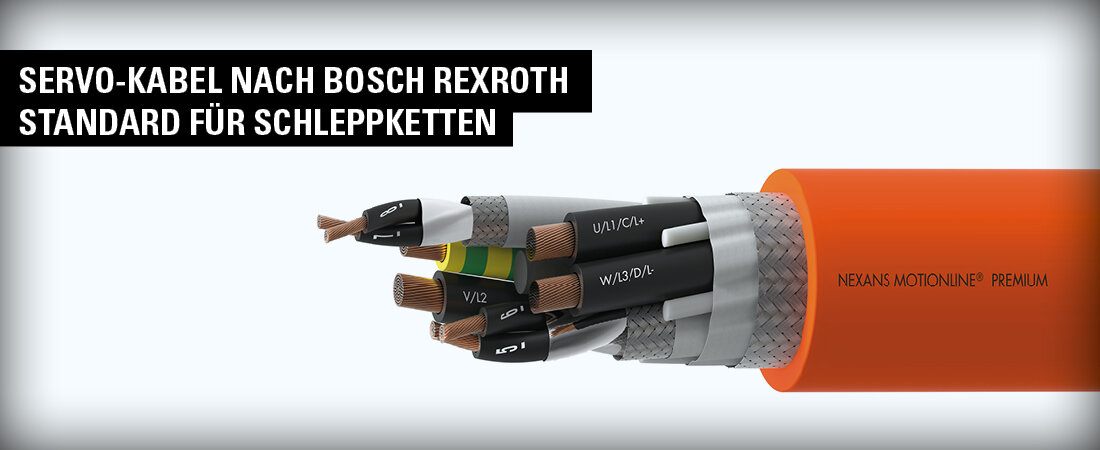

Servoleitungen nach Bosch Rexroth® Standard für dynamische Anwendungen
Die Servoleitungen nach Bosch Rexroth® Standard der Serie MOTIONLINE® ADVANCED sind für sehr dynamische Anwendungen geeignet. Ideal für den Einsatz an Servomotoren, die durch Frequenzumrichter angetrieben werden und im hochflexiblen Schleppkettenbetrieb.
Die wichtigsten Eigenschaften auf einen Blick:
- PUR-Mantel
- TPM Isolierung
- geschirmt
- Öl- und Kühlmittel-beständig
- kerbzäh
- flammwidrig
- Hydrolyse- und Mikroben-beständig
- PVC- und Halogen-frei
- UL und CSA zertifiziert
Servoleitungen für Anwendungen, die Präzision und Dynamik erfordern
Die Servoleitungen MOTIONLINE® ADVANCED werden in sehr dynamische Anwendungen eingesetzt, wie z. B. in Energieführungsketten, und sie besitzen einen extrem robusten Außenmantel aus dem Werkstoff PUR. Dieser Außenmantel ermöglicht den Einsatz in rauen Umgebungen durch eine Vielzahl an Eigenschaften wie Kerbfestigkeit, Abriebfestigkeit, Öl- sowie Kühlmittel-Beständigkeit nach DIN EN 50363-10-2 und DIN EN 60811-404.
Darüber hinaus sind die Leitungen flammwidrig und schwer entflammbar nach IED 60332-1; FT1; UL 1581. Zudem weisen die Servoleitungen eine Beständigkeit gegen Chemikalien auf durch ihre Hydrolysebeständigkeit. Eben diese Hydrolysebeständigkeit ermöglicht zudem eine längere Lagerung in warmem Wasser oder bei tropischem Klimaverhältnissen.

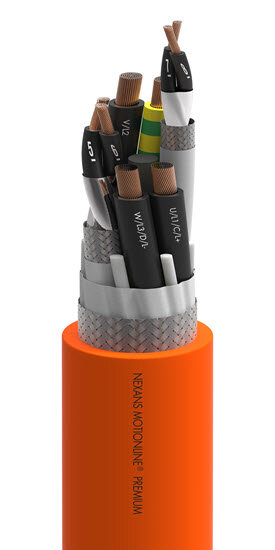

Der Aufbau des blanken und biegefesten Kupferlitzenleiters optimiert ebenfalls die Flexibilität der Leitungen. Weiterhin verfügen die Servoleitungen über eine TPM Isolierung mit besonders geringer Kapazität.
Da es sich um eine geschirmte Leitung handelt mit einem Gesamtschirm aus einem verzinnten Kupfergeflecht, wird ein guter Schutz vor Störgrößen geboten.
Die Bedeckung liegt bei dem Gesamtschirm bei ≥ 80 %.
Zusätzlich zum Gesamtschirm haben die Leitungen einen Elementschirm mit ebenfalls einer Bedeckung von ≥ 80 % aus einem verzinnten Kupfergeflecht. Der Biegeradius beträgt min. 10 x Ø und die Biegezyklen liegen bei min. 5 Millionen.
HARDY SCHMITZ ist offizieller Distributionspartner von Nexans
Als Spezialkabel-Anbieter führen wir die hochwertigen Servoleitungen der Marke MOTIONLINE® und sind offizieller Distributor im Bereich Automation des führenden Kabelherstellers Nexans. In unserem WEBShop können Sie aus dem gesamten MOTIONLINE® Sortiment, die für Ihre Anwendung passende Kabellösung auswählen.
Mit einem der größten Kabellager Deutschlands sichern wir Ihnen die Lieferfähigkeit von Leitungen direkt ab Lager.
Eine optimale Verfügbarkeit in Verbund mit individueller Kabellogistik sichern Ihrem Unternehmen eine verlässliche Bedarfssicherung.
Wählen Sie aus über 2.500 Leitungstypen, die Sie ohne Mindestmengenabnahme oder Mindermengenzuschläge beziehen können. Schlanke, unkomplizierte Bestellprozesse sind ebenso selbstverständlich wie das branchenspezifische Wissen unserer Kabelexperten.
HARDY SCHMITZ – Ihr zuverlässiger Partner für die richtige Verbindung
Wenn Sie weiterführende Fragen zu unserer Produktreihe Servoleitungen nach Bosch Rexroth® Standard für Schleppketten haben, dann stehen wir Ihnen gern zur Verfügung.
