28. Juni 2022
Das smarte Sammelschienensystem von Rittal – RiLine Compact
Bereits seit Jahren erfolgreich auf dem Markt, bietet das kompakte Sammelschienensystem RiLine mit Board-Technologie eine effiziente Alternative für kleine Steueranlagen im Bereich bis 125 A. Dabei setzt der führende deutsche Hersteller Rittal konsequent auf Standardisierung, einem der effektivsten Wege zur Kosteneinsparung im Anlagenbau.
Das halterlose und berührungsgeschützte Stromverteilersystem ermöglicht den Einsatz von verschiedenen Schalt- und Schutzgeräten (herstellerunabhängig) für einen individuellen Aufbau und eine schnelle Montage. Es kommt ganz ohne konventionelle Verdrahtung aus und sonst dafür nötigen Arbeitsaufwand. Das RiLine Compact System ist eine interessante Alternativlösung für kompakte Energieverteilung auf kleinstem Raum in Schaltschränken und kleinen Steuerungsschränken, da durch vollständige Überbaubarkeit des Systems kein kostbarer Platz mehr verschenkt wird.
Der einfache Aufbau von RiLine Compact überzeugt weltweit
Die Basis des 3-phasigen RiLine Compact Systems ist eine Grundplatte (das sogenannte Board), welche in den Abmessungen von 225 mm und 405 mm erhältlich ist. In dem Board sind Leiterbahnen bereits integriert mit einem durchgängigen Kontaktraster. Die Sammelschienen werden berührungsgeschützt und werkzeuglos auf die Grundplatte montiert und durch ein Raster in der oberen Abdeckung einfach kontaktiert.
Ebenso werden alle Komponenten durch einfaches Aufstecken befestigt, wodurch eine sichere elektrische Verbindung zum Board hergestellt wird. Das ermöglicht die individuelle Positionierung von Baugruppen mit einer Bemessungsstromverteilung von bis zu 125 A. Dadurch wird sowohl der Aufwand für das Engineering als auch für die Montage reduziert.
Weltweit lässt sich das Sammelschienensystem RiLine Compact einsetzen, da es den Anforderungen der IEC sowie den UL Standard erfüllt. Diese Zulassungen bieten vor allem internationalen Maschinen- und Anlagenbauern entscheidende Vorteile.
Weitere Vorteile des RiLine Compact Systems auf einen Blick:
- vielfältige Einsatzmöglichkeiten in AC- und DC-Anwendungen
- optimaler Berührungsschutz durch Rundumkapselung der Sammelschienensysteme
- umfassende IEC-Prüfungen und UL-Approbationen bieten maximale Sicherheit
- werkzeuglose Montage und Installation reduzieren Aufwand und Kosten
- umfangreiche Komponenten und Zubehör für individuelle Lösungen
- beliebige Anordnung von Baugruppen durch Kontaktraster
- einfache und schnelle Konfiguration mit der Software Power Engineering
Adapter ermöglichen den flexiblen und schnellen Anschluss von Leitungen und Geräten
Das RiLine Compact System bietet verschiedene Adapter, die dank der komfortabel einfachen Anschlusstechnik für jede Anwendung die passende Lösung bieten.
Anschlussadapter
Die schraubenlose Federklemmtechnik der Anschlussadapter macht das schnelle Anschließen von Leitern möglich. Sie dienen zur elektrischen Einspeisung des RiLine Compact Boards. Frei auf der Grundplatte platzierbar, kann die 125 A Version auch zur Mitteneinspeisung zweier nebeneinanderliegenden Boards eingesetzt werden. Die Kontaktstelle ist wartungsfrei.
CB-Geräteadapter
Leistungsschalter verschiedener Fabrikate können einfach durch CB-Geräteadapter in die Sammelschiene integriert werden. Dabei werden die Schalter auf dem Adapter verschraubt und anschließend einfach auf das RiLine Compact Board aufgesteckt. Für die Schaltermontage stehen die 3-poligen Adapter mit unterschiedlichen Befestigungsabständen zur Auswahl.

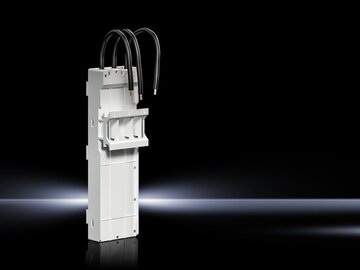

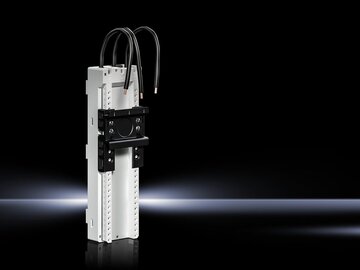

Geräteadapter
Darüber hinaus können weitere Betriebsmittel wie Schalt- und Schutzgeräte durch entsprechende Geräteadapter individuell eingebunden werden. Dafür stehen sowohl 1- als auch 3-phasige Varianten zur Verfügung. Ebenfalls kann zwischen Ausführungen mit integriertem Sicherungsträger, fester Tragschiene (Basic) oder verstellbarer Tragschiene (Comfort) gewählt werden.
Die Geräteadapter erfüllen mit den vorgefertigten Anschlussleitungen die Norm IEC 61 439, sodass Schalt- und Schutzgeräte platzsparend und sicher aufgebaut werden können.
Hier die Vorteile von RiLine Compact Adaptern:
- kostengünstiger, flexibler und modularer Aufbau von Motorstarter-Kombinationen
- schneller Austausch der Aufbaugeräte sichert minimale Standzeiten
- frei wählbare Anreihmöglichkeiten machen Modulbildung einfach
- universell passend für alle marktgängigen Leistungsschalter
Die neuen schlanken Motorsteuergeräte für eine einfache und platzsparende Montage
Innerhalb des RiLine Compact Sortiments sind ebenfalls kompakte Motorsteuergeräte für die Strombereiche 0,6 A, 2,4 A und 9 A erhältlich. Mit einer Breite von nur 22,5 mm lassen sie sich äußerst platzsparend montieren – eine konventionelle Verdrahtung der Steuereinheit ist nicht erforderlich.
Die 3-phasigen Motorsteuergeräte können als Direktstarter oder Wendestarter eingesetzt werden. Und dank moderner Hybridtechnologie inklusive Stromüberwachung arbeiten die Motorsteuergeräte verlustarm und schonen gleichzeitig die Schaltkontakte. Ein weiterer Vorteil der Geräte ist die integrierte Diagnosefunktion, die ein schnelles Feststellen von internen sowie externen Fehlern ermöglicht.
Innovative Sicherungskomponenten für IEC- oder UL-Anwendungen
Sicheres Schützen, Schalten und Trennen – die Sicherungskomponenten von Rittal bieten einen effektiven Schutz der Anlage gegen Überlast und Kurzschluss.
Der NH-Sicherungstrenner Gr. 000 kann auch zur Absicherung der Einspeisung der RiLine Compact Boards verwendet werden. Dabei kann durch eine um 180° gedrehte Montage der Leitungsabgang sowohl nach oben als auch nach unten realisiert werden. Die Sicherungskomponenten bieten eine Vielzahl von Möglichkeiten, die sowohl im Wechselstrom- als auch im Gleichstrombereich eingesetzt werden können. Die einfache Montage mit Direktanschluss, das bohrungslose Kontaktieren auf Sammelschienen und die Approbationen nach gültigen Normen und Standards sind nur einige Vorteile, die die innovativen Sicherungskomponenten von Rittal bieten.
Entdecken Sie das RiLine Compact System für den einfachen Aufbau von kompakten Energieverteilungen im WEBShop
In unserem WEBShop führen wir das umfassende Sortiment des weltweit führenden Systemanbieters für Schaltschränke und Stromverteilungen. Mit der neuen Board-Technologie und dem RiLine Compact Sammelschienensystem setzt Rittal erneut Maßstäbe in der Branche. Lernen Sie jetzt gleich alle Komponenten und das Zubehör des RiLine Compact Systems kennen.
Und falls Sie weiterführende Informationen wünschen, dann steht Ihnen Ihr bekannter Ansprechpartner gern zur Verfügung.
