Weidmüller LX 15.00/01/90 4.5SN GY BX Leiterplattenklemme x.: 25mm 1783660000

Hersteller-Nr. 1783660000 127039
Preview Image

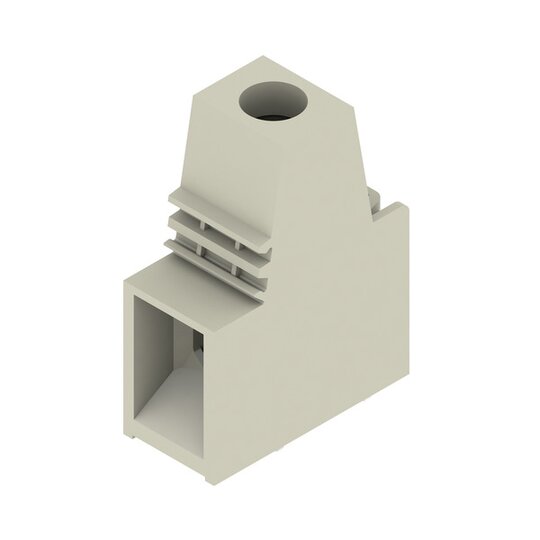

image 1

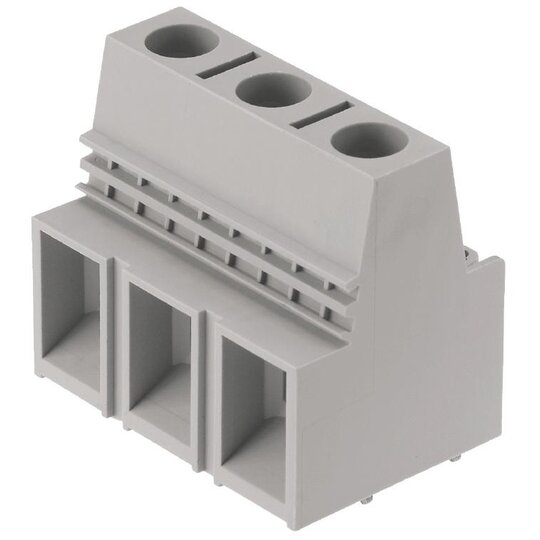

image 2
Ihr Nettopreis
Verpackungseinheit
20 Stück
Art.-Nr.
2667409
EAN
4032248184910
DEHA.-Nr.
2044949
eClass.-Nr.
27440401
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Höhe 41,5 mm
Anzahl der elektrischen Anschlüsse 1
Rastermaß der Anschlüsse 15 mm
Winkel Leiterplatte/Leiteranschluss 0€/180€ (horizontal)
Bemessungsstrom In 101 A
Bemessungsspannung 1000 V
Bemessungsstoßspannung 8 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 16 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 1.5 - 16 qmm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 6 - 25 qmm
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 4,5 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Gehäusefarbe grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Betriebstemperatur -50 - 120 €C
Art der Leiterplattenbefestigung sonstige
Befestigungsart löten
Art der Banderolierung sonstige
Schutzart (IP), montiert IP10

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.
