Motorstarterkombinationen Motorstarter

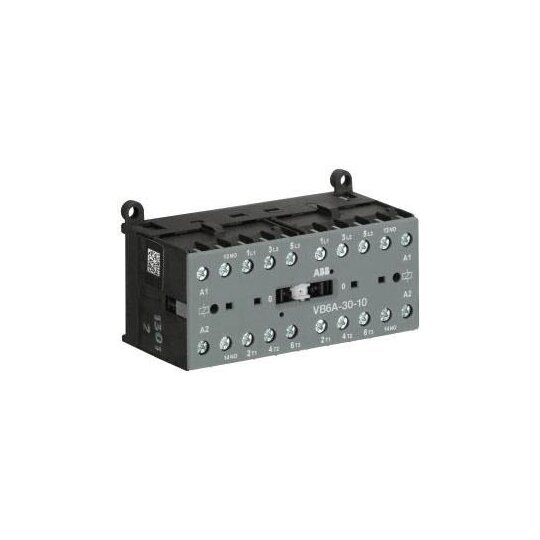

Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 2,2 kW, (400 V dreiphasig) 4 kW, (500 V dreiphasig, Öffner) 4 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DC, Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V) 40°C 20 A, (220/240 V) 55°C 16 A, (380/440 V) 40°C 20 A, (380/440 V) 55°C 16 A, (690 V) 40°C 6 A, (690 V) 55°C 6 ABemessungsbetriebsstrom AC-3: (230 V) 55°C 9 A, (400 V) 55 °C 9 A, (500 V) 55°C 6,5 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 220 ... 240 V ACMontageart: DIN-Schiene, Schraube
