| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene |
| Montageart |
Aufputz |
| Werkstoff |
Stahl |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Verteilerreihen |
0 |
| Anzahl der Felder |
4 |
| Mit Montageplatte |
false |
| Schutzart (IP) |
IP55 |
| Breite |
1050 mm |
| Höhe |
1950 mm |
| Tiefe |
400 mm |
| Einbaubreite |
1050 mm |
| Einbauhöhe |
1950 mm |
| Einbautiefe |
400 mm |

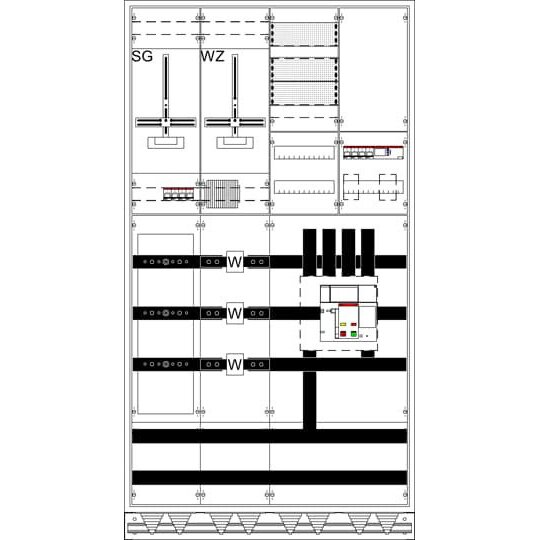

Die Messwandlerkomplettschränke der Baureihe WX mit Dreipunkt-Befestigung sind im Twinline TX Standschränken verbaut. Die Komplettschränke sind nach den Vorgaben vom FNN Hinweis* vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Somit können die Produktlösungen bei Energieversorgern zum Einsatz kommen, diese nach den FNN Hinweis Messwandleranlagen zulassen.*Der FNN Hinweis beschreibt: Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspan nung (Wandleranlagen)Geltende Normen: DIN VDE 0603-2-2, DIN EN 61439-3-polig, Trennstelle vor dem Wandler Platz für 2 Sicherungslastleisten NH1/2/3, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 250 x 40 x 10 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler NA-Schutz mit XT7 Leistungsschalter (M12), PE+N-Schiene Cu 50 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 4, Platzeinheiten 576, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 8Breite: 1050 mmFeldbreite: 4Höhe: 1950 mmMontageart: Surface mountingPlatzeinheiten (PLE): 576Rastereinheiten (RE): 0Schutzart: IP55Schutzklasse: II (schutzisoliert)Tiefe: 400 mmWerkstoff: sheet steel
