| Mit Verdrahtung |
true |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
220 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
750 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
36 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

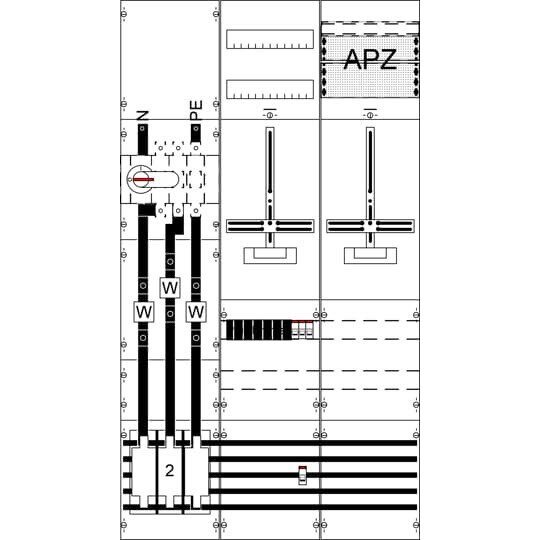

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 220 A, Bemessungsstrom der Schaltgerätekombination InA 210 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Zählerplatz verdrahtet, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben des NB, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 10 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
