Striebel WA39KK41 9RE 3FB Komplettschrank n.FNN 2CPX056143R9999

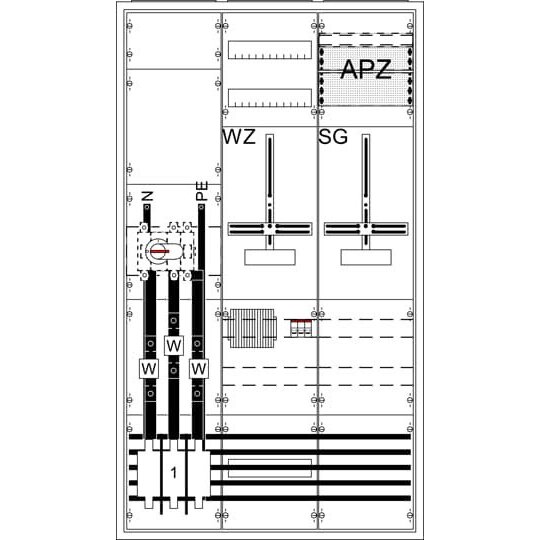

Die Messwandlerkomplettschränke der Baureihe WA mit Dreipunkt-Befestigung sind im Comfortline CA Wandschränken verbaut. Die Komplettschränke sind nach den Vorgaben vom FNN Hinweis* vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Somit können die Produktlösungen bei Energieversorgern zum Einsatz kommen, diese nach den FNN Hinweis Messwandleranlagen zulassen.*Der FNN Hinweis beschreibt: Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspan nung (Wandleranlagen)Geltende Normen: DIN VDE 0603-2-2, DIN EN 61439-1latz 1, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben vom FNN Hinweis, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 220 ABreite: 800 mmFeldbreite: 3Höhe: 1400 mmMontageart: Surface mounted/partially recessed mountedPlatzeinheiten (PLE): 324Rastereinheiten (RE): 0Schutzart: IP31Schutzklasse: II (schutzisoliert)Tiefe: 215 mmWerkstoff: sheet steel
