Striebel KA4256Z Mess-u.Wandlerfeld kpl. H3/B3 2CPX035075R9999
Hersteller-Nr. 2CPX035075R9999 5936467
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2839909
- EAN
- 4011617350750
- DEHA.-Nr.
- 5999569
- eClass.-Nr.
- 27142419
- Zolltarif-Nr.
- 85371098
| Mit Verdrahtung | true |
| Ausführung | 1-stöckig |
| Anzahl der Zählerplätze | 1 |
| Anzahl der TSG-Plätze | 1 |
| Unterer Anschlussraum | mit Hutschienen |
| Hauptschalter-Bemessungsstrom | 200 A |
| Anzahl der Verteilerreihen | 0 |
| Breite | 750 mm |
| Höhe | 1050 mm |
| Breite in Teilungseinheiten | 36 |
| Ausführung Deckel | geschlossen mit Vorprägung |
| Anschlussraum | 300 mm |
| Mit Montageplatte | false |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Schutzart (IP) | IP2XC |

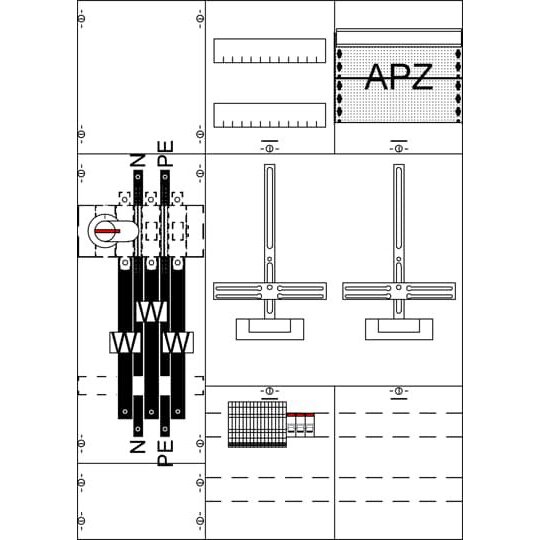

Die Wandlerfelder der Baureihe KA mit Dreipunkt-Befestigung sind für den Einbau im ComfortLine Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN EN 61439-1, VDE 0660-600-1. Wandlerbereich Wandlerauflage mit Wandlerlasche 30 x 5 mm, Ritz: EKS 60-03, EKSO 63, MBS: EASK 31.3, EASK 31.4, EASK 31.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung Cu-Schiene 30 x 5 mm, Anschluss N+PE (M8), Hinweis: Ist eine Kurzschlussleistung >, 25 kA zu erwarten, ist ein Backupschutz vor den Spannungspfadsicherungen einzuplanen. Die Kurzschlussleistung ist bei dem NB zu erfragen. Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 3, Platzeinheiten 252, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 3Bemessungsstrom: 200 ABreite: 750 mmFeldbreite: 3Höhe: 1050 mmPlatzeinheiten (PLE): 252Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
