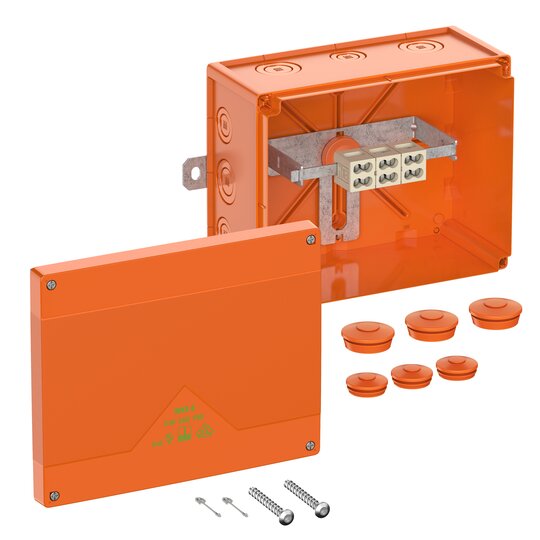

Spelsberg WKE 6 - Duo 3 x 16² Kabelabzweigkasten WKE 6-Duo 86760001

Listenpreis
Art.-Nr.
2411286
EAN
4013902631261
Hersteller-Nr.
86760001
DEHA.-Nr.
6030398
eClass.-Nr.
27144401
Herstellerlink
Wunsch-Suchbegriff
Ausführung Verbindungskasten
Max. Leiterquerschnitt 16 qmm
Bestückung Schraubklemme
Form quadratisch
Montageart Wand-/Deckenmontage
Montage im Erdreich false
Montage unter Wasser false
Einführung von hinten true
Länge 250 mm
Breite 200 mm
Tiefe 120 mm
Anreihbar true
Anzahl der Einführungen 16
Art der Gehäusedurchführung Vorprägung
Werkstoff Kunststoff
Halogenfrei true
Oberfläche unbehandelt
Farbe orange
Schutzart (IP) IP66
Ausführung Deckel sonstige
Transparenter Deckel false
Deckelbefestigung geschraubt
Vergießbar false
Vergussmasse mitgeliefert false
Plombierbar true
Bemessungsisolationsspannung Ui 450 V
Funktionserhalt E90
Mit Abschirmung false
Witterungsbeständig true
Einsatztemperatur -35 - 55 €C
Explosionsgeprüfte Ausführung false
Für Ex-Zone Gas ohne
Für Ex-Zone Staub ohne

Kaapelin haaroituskotelona, Suojaluokiteltu IP66, Ui=450V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Läpi-työnnettävät kalvotiivisteet, M20/M25/M32/M40, (4 Takaosa, 12 Puoli), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Halogeeniton kotelo erityisestä kestomuovista, liittimet korkean lämpötilan kestävästä erikoiskeraamista, universaalisti sijoitettava liitinpidike, oranssi, Kytkentärasia, 3-napainen, 1,5 - 16 mm², kytkentärasia 3-napainen 1,5 - 16 mm², puristettavien johtojen määrä nastaa kohti: 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16² Mitat: 200 x 250 x 120 mm Sisältää tarvikkeet: kansivarmistus, ruuviankkuri, 3 kaksoiskalvotukea IP66 M32 sopii tiivistysvälille 14 - 21 mm, 3 kaksoiskalvotukea IP66 M40 sopii tiivistysvälille 19 - 28 mm Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 3-polig 1,5-16mm², Abzweigkasten 3-polig 1,5-16mm², Anzahl der klemmbaren Leiter pro Pol: 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16²
Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 3 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm, 3 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm />,gewählter Typ:áááááááááááááááááááááááá<,br />,liefern, montieren und betriebsfertig anschließen
