| CEE-Steckdose - 16 A |
1x16A5p400V |
| CEE-Steckdose - 32 A |
1x32A5p400V |
| CEE-Steckdose - 63 A |
ohne |
| CEE-Steckdose - 125A |
ohne |
| Anzahl der SCHUKO-Steckdosen |
4 |
| Anzahl der Steckdosen Dänische Norm (Erdungsstift) |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 |
0 |
| Sonstige Einbauten und/oder Leerplätze |
1 |
| Absicherung |
ohne |
| FI-Schutzschalter |
ohne |
| Anzahl der Leitungsschutzschalter |
0 |
| Werkstoff des Gehäuses |
Kunststoff |
| Kontaktmaterial |
CuZn |
| Einspeisung/Anschlussmöglichkeit |
2 Leitungen (Ringleitung/zum Durchschleifen) |
| Durchmesser Kabeleinführung |
M40 |
| Art des Netzanschlusses |
ohne |
| Handhabung |
Wandmontage |
| Schutzart (IP) |
IP44 |
| Militärausführung |
false |
| Farbe |
grau |
| Höhe |
400 mm |
| Breite |
250 mm |
| Tiefe |
122 mm |

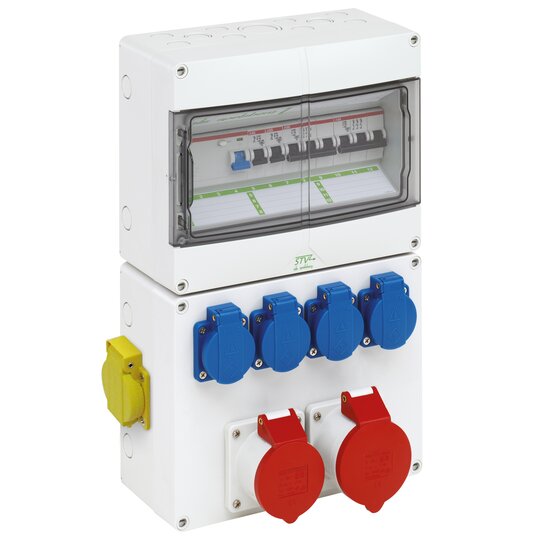

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25,
bestückt mit:ò2 x Leitungsschutzschalter B16A, 1-poligò1 x Leitungsschutzschalter C16A, 3-poligò1 x Leitungsschutzschalter C32A, 3-poligò1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type Aò4 x SCHUKO(R)-Steckdose (frontseitig), 230Vò1 x CEE-Steckdose (frontseitig), 16A, 400Vò1 x CEE-Steckdose (frontseitig), 32A, 400V ò1 x Daten-Einbaudose, 2 x RJ45 CAT.6 (seitlich)
Abmessungen: 250 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen't,li>,1 x CEE-Steckdose (frontseitig), 16A, 400V<,/li>,<,li>,1 x CEE-Steckdose (frontseitig), 32A, 400V <,/li>,<,li>,1 x Daten-Einbaudose, 2 x RJ45 CAT.6 (seitlich)<,/li>,<,/ul>,<,br />,Schutzart IP44, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 400V AC, halogenfrei<,br />,<,br />,Fabrikat: SPELSBERG oder gleichwertig <,br />,gewähltes Fabrikat: <,br />,gewählter Typ: <,br />,liefern, montieren und betriebsfertig anschließen
