| Ausführung |
Verbindungskasten |
| Max. Leiterquerschnitt |
2,5 qmm |
| Bestückung |
ohne |
| Form |
rechteckig |
| Montageart |
Wand-/Deckenmontage |
| Montage im Erdreich |
false |
| Montage unter Wasser |
false |
| Einführung von hinten |
false |
| Länge |
40 mm |
| Breite |
56 mm |
| Tiefe |
23 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
4 |
| Art der Gehäusedurchführung |
Vorprägung |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP20 |
| Ausführung Deckel |
Montagedeckel |
| Transparenter Deckel |
false |
| Deckelbefestigung |
aufrastend |
| Vergießbar |
false |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
false |
| Bemessungsisolationsspannung Ui |
230 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 40 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

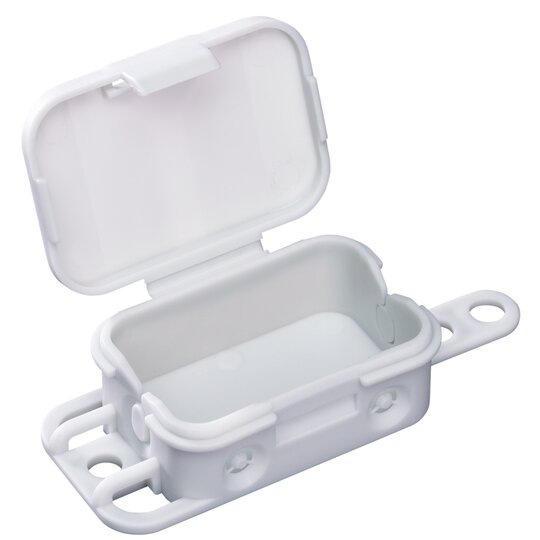

Spelsberg Q4-L Verbindungsdose
Verbindungsdose nach DIN EN 60598 (VDE 0711), 4 Einführungen, Leitungsrückhaltung nach DIN VDE 0606 für NYM 3 x 2,5qmm, 2 Stück von oben zugänglich,Zugentlastungslasche für Pendelleuchten (max. 60W), mit Befestigungsstellen außenliegend, Schutzart IP20, bis 2,5qmm Schutzgrad IK07,Schutzklasse II,VDE geprüft und Halogenfrei, Maße: 56 x 40 x 23, Farbe: grau,
