| Ausführung |
Verbindungskasten |
| Max. Leiterquerschnitt |
10 qmm |
| Bestückung |
ohne |
| Form |
quadratisch |
| Montageart |
Wand-/Deckenmontage |
| Montage im Erdreich |
false |
| Montage unter Wasser |
false |
| Für Rohrdurchmesser |
20 mm |
| Einführung von hinten |
true |
| Länge |
113 mm |
| Breite |
113 mm |
| Tiefe |
58 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
11 |
| Art der Gehäusedurchführung |
Stufenmembran abschneidbar |
| Werkstoff |
Kunststoff |
| Halogenfrei |
false |
| Oberfläche |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP55 |
| Ausführung Deckel |
sonstige |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Vergießbar |
true |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
true |
| Bemessungsisolationsspannung Ui |
690 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 40 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

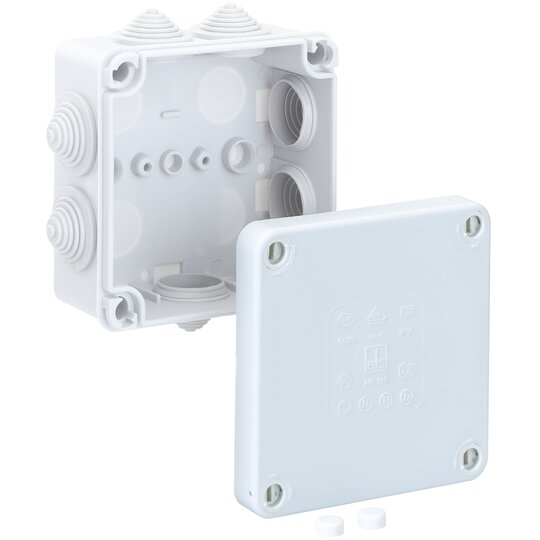

Jakorasia, Suojaluokiteltu IP55, Nimellinen poikkileikkaus 6 mm², Ui=690V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Porraskalvotiiviste, M20/M25, Tiiveysalue 5 - 21 mm, (4 Takaosa, 7 Puoli), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin, harmaa, ilman liittimiä Mitat: 113 x 113 x 58 mm Abzweigdose, mit Schutzart IP55, Nennquerschnitt 6mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M20/M25, Dichtbereich 5-21mm, (4 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne Klemmen
Abmessungen: 113 x 113 x 58mmagfestigkeit IK07, Schutzklasse II, Bemessungsisolationsspannung 690V AC, VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))<,br />,<,br />,Fabrikat: SPELSBERG oder gleichwertig <,br />,gewähltes Fabrikat: <,br />,gewählter Typ: <,br />,liefern, montieren und betriebsfertig anschließen
DOK_ZER_VDE-40018620-HP-2016-08-10_SALL_AIN_V1.pdf
Zertifikat
|
DOK_ZER_UKCA-2211UK-HP_SALL_AIN_V1.pdf
Zertifikat
|
DOK_PRO_MAS_M-HP-100_SALL_APDF_V1.pdf
Maßzeichnung
|
DOK_MON_M1-730-01-HP-Serie_SALL_AIN_V1.pdf
Montageanleitung
|
DOK_ZER_CE-2211aPL-HP_SALL_AIN_V1.pdf
DOC CE-Erklärung
|
DOK_ZER_CE-2211-HP_SALL_AIN_V1.pdf
DOC CE-Erklärung
|
|
|
|
|
