| Explosionsgeprüfte Ausführung "Ex e" |
false |
| Anschließbarer Leiterquerschnitt eindrähtig |
1.5 - 4 qmm |
| Bemessungsstrom In |
41 A |
| Bemessungsspannung |
690 V |
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss |
| Polzahl |
5 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
Direktmontage |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
85 - 85 €C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V2 |
| Halogenfrei |
true |
| Breite |
46 mm |
| Höhe |
25 mm |
| Tiefe |
15 mm |
| Abschlussplatte erforderlich |
false |
| Farbe |
grau |
| Transparent |
false |

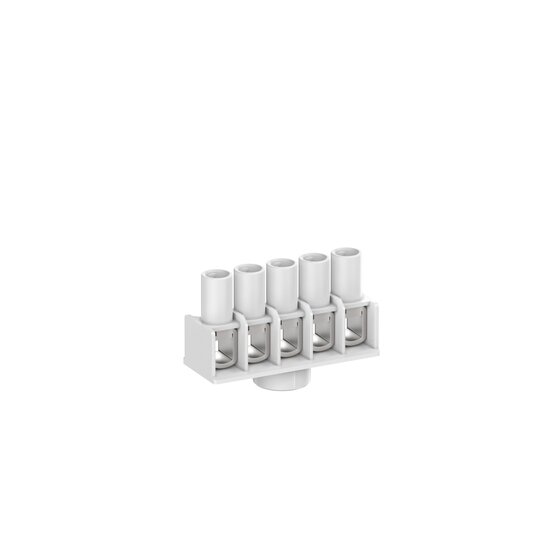

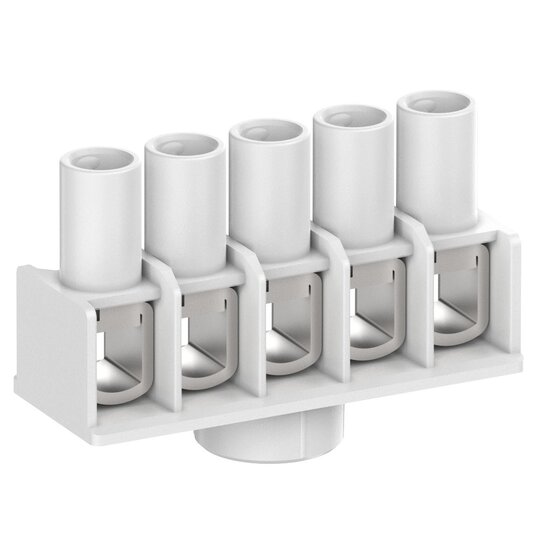

Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox / Abox Pro ab 2024., Schraubklemme für Abox/Abox Pro 025 und Abox/Abox Pro 040, 5-polig-4mm², In= 41 A, klemmbare Querschnitte pro Pol: 4 x 1,5mm², 4 x 2,5mm², 4 x 4mm², Cu starr
Abmessungen: 18 x 46 x 31mm>,gewähltes Fabrikat: <,br />,gewählter Typ: <,br />,liefern, montieren und betriebsfertig anschließen
DOK_PRO_MAS_M-KLS-2-5Q-4Q_SALL_APDF_V1.pdf
Maßzeichnung
|
DOK_MON_Montagehinweise-Abox-Abox-Pro-2023-Final-DE-EN_SALL_AIN_V2.pdf
Montageanleitung
|
DOK_MON_Montagehinweise-Abox-Abox-Pro-2023-Final-FR-ES_SALL_AIN_V2.pdf
Montageanleitung
|
|
|
|
|
