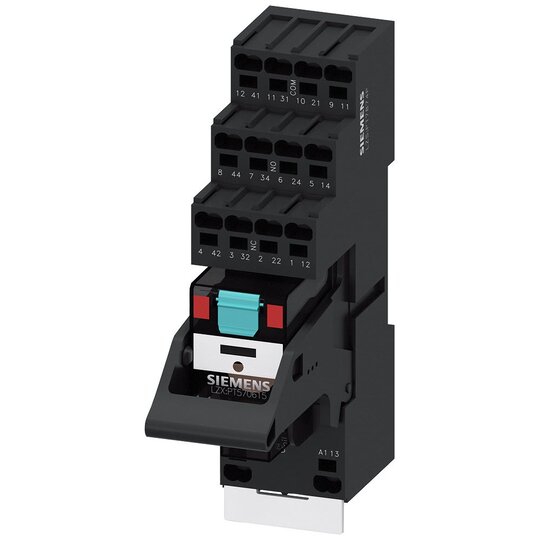

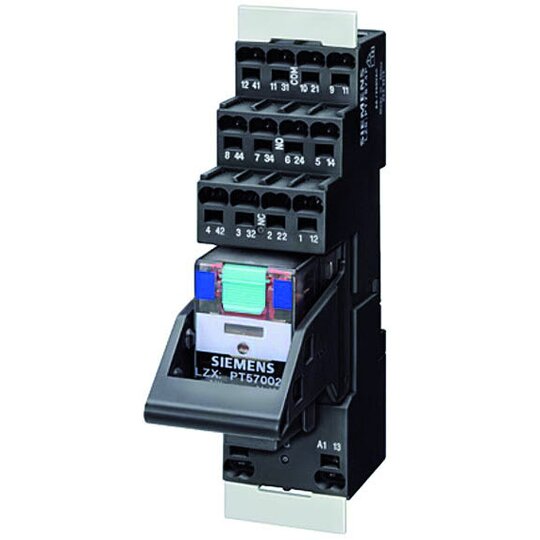

Siemens LZS:PT5D5S15 Steckrelais Kom- plettgerät AC115V, 4 Wechsler LED-Modul

Hersteller-Nr. LZS:PT5D5S15 1482824
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000456
EAN
4011209674530
DEHA.-Nr.
2713508
eClass.-Nr.
27371601
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Federzuganschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 4
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20

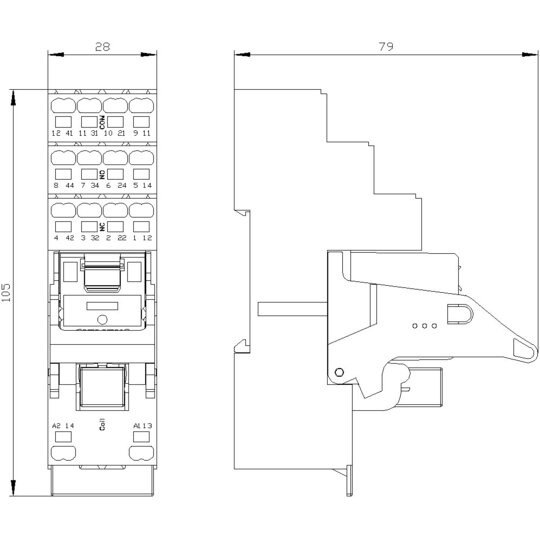

Breite 28 mm
Höhe 98 mm
Tiefe 79 mm

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät dient zur galvanischen Trennung und Kontaktvervielfachung für das Schalten kleiner Lasten und als Potentialumschaltung.



    Technische Details:



    • 4 Wechsler

    • AC 115 V

    • LED-Modul rot

    • Federzuganschluss (Push-In)

    • Geprüft nach AC-15 und DC-13

    • Werkzeuglose Verdrahtung

    • Hartvergoldete Kontakte für optimale Zusammenarbeit mit elektronischen Steuerungen

    • Verfügbar als Komplettgeräte oder Einzelmodule in verschiedenen Bauformen (RT, PT, MT)

    • Verschiedene Spulenspannungen

    • Schraubanschluss oder mit Steckklemmen (Push-In)



    Kunden Vorteile:



    • Rüttelsichere Verbindung dank Push-in-Federzugklemmen

    • Unkomplizierte Verdrahtung durch Sockel mit logischer Trennung

    • Umfangreiches Zubehör verfügbar, z.B. Stecksockel, Halte-/Auswerfebügel

    • Flexibilität durch verschiedene Bauformen und Anschlüsse
