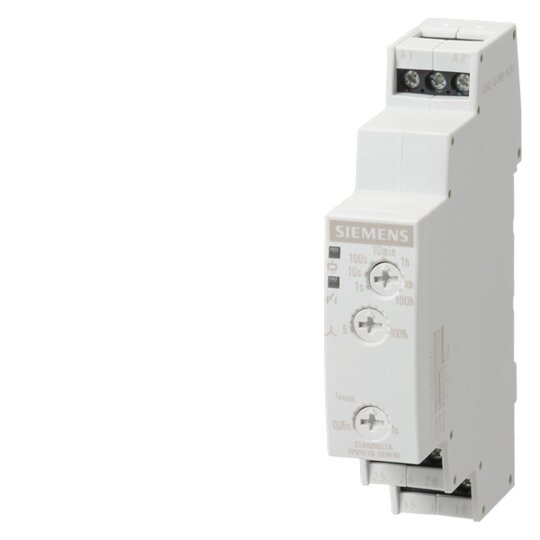

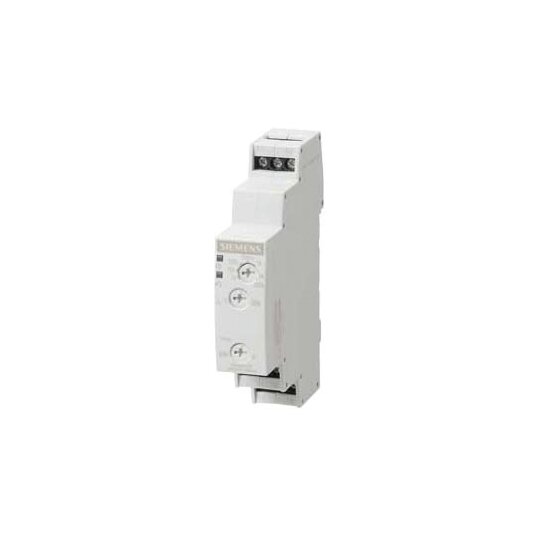

Siemens 7PV15781BW30 Zeitrelais Stern- Dreieck-Funkt. 2W 7Zeitberei. 0,05S-100H

Hersteller-Nr. 7PV15781BW30 174181
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734912
EAN
4011209777316
DEHA.-Nr.
3175696
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck true
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 0.05 - 360000 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei DC 12 - 240 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 0
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 2
Anzahl der Ausgänge, verzögert, Wechsler 0
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Breite 17,5 mm
Höhe 90 mm
Tiefe 66,7 mm

    Zeitrelais, elektronisch mit Stern-Dreieck-Funktion 2 S 7


    Das Zeitrelais SIRIUS 7PV15 mit Stern-Dreieck-Funktion ermöglicht das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung und bietet eine Vielzahl von Funktionen auf kleinstem Raum.


    Technische Details:



    • Zeitbereiche: 0,05 s ... 100 h

    • Betriebsspannung: AC/DC 12-240 V

    • Schraubanschluss

    • Einsetzbar im Schaltschrank oder Installationsverteiler

    • Optional als Einzel- oder Multifunktionszeitrelais erhältlich

    • Internationale Approbationen

    • Weitspannungsbereich


    Kunden Vorteile:



    • Großer Einsatzbereich durch vielfältige Funktionen

    • Weltweit einsetzbar dank internationaler Approbationen

    • Platzsparendes Design für unterschiedliche Anwendungsbereiche

    • Flexibilität mit verschiedenen Anschlusstechniken
