Ausführung des elektrischen Anschlusses | Schraubanschluss |
Funktion ansprechverzögert | false |
Funktion rückfallverzögert | false |
Funktion einschaltwischend | false |
Funktion ausschaltwischend | false |
Funktion Stern/Dreieck | false |
Funktion Impulsformend | false |
Funktion blinkend mit Pause beginnend, Festzeit | false |
Funktion blinkend mit Impuls beginnend, Festzeit | false |
Funktion taktend mit Pause beginnend, variabel | true |
Funktion taktend mit Impuls beginnend, variabel | false |
Mit Stecksockel | false |
Fernbedienung möglich | false |
Geeignet als Fernbedienung | false |
Aufsteckbar auf Schütz | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 12 - 240 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 12 - 240 V |
Bemessungssteuerspeisespannung Us bei DC | 12 - 240 V |
Spannungsart zur Betätigung | AC/DC |
Zeitbereich | 0.05 - 360000 s |
Anzahl der Ausgänge, unverzögert, Öffner | 0 |
Anzahl der Ausgänge, unverzögert, Schließer | 0 |
Anzahl der Ausgänge, unverzögert, Wechsler | 0 |
Anzahl der Ausgänge, verzögert, Öffner | 0 |
Anzahl der Ausgänge, verzögert, Schließer | 0 |
Anzahl der Ausgänge, verzögert, Wechsler | 1 |
Ausgänge, umschaltbar verzögert/unverzögert | false |
Mit Halbleiterausgang | false |
Breite | 17,5 mm |
Höhe | 90 mm |
Tiefe | 66,699999999 mm |

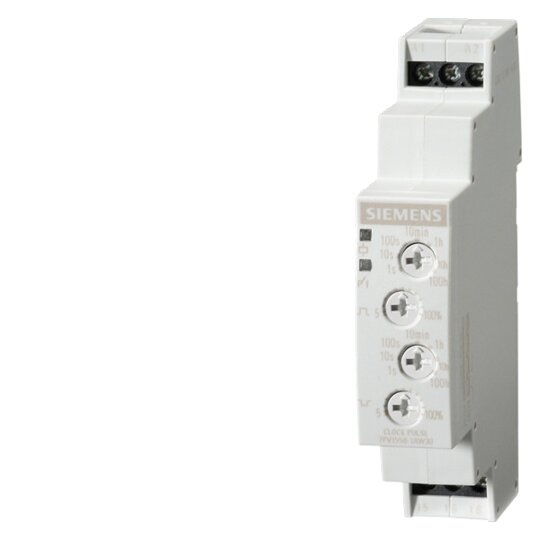

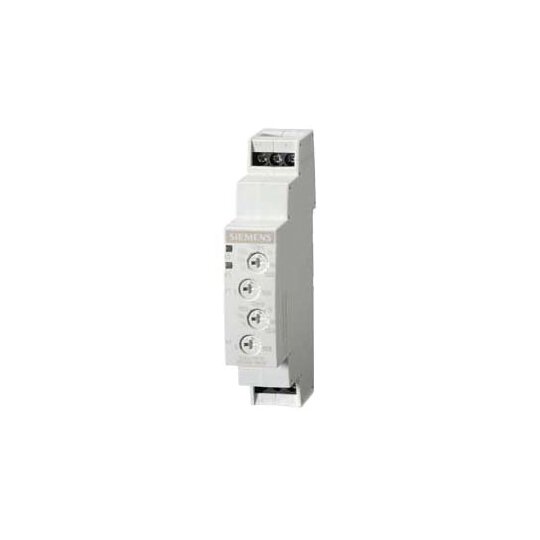

Zeitrelais, elektronisch Taktgeber, 1 Wechsler 7 Zeitbereiche 0,05 s...100 h AC/DC 12...240 V mit LED, Schraubanschluss Zeitrelais SIRIUS 7PV15, Taktgeber, für diverse zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. für regelmäßige Steuersignalwechsel. Einsetzbar im Schaltschrank oder Installationsverteiler.Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich.Lieferbar sind die Zeitrelais 7PV als Einzel- oder Multifunktionszeitrelais. Alternativ gibt es die Zeitrelais 3RP in Industriebauform als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.SIRIUS Relais - ein Programm für alle Fälle.
