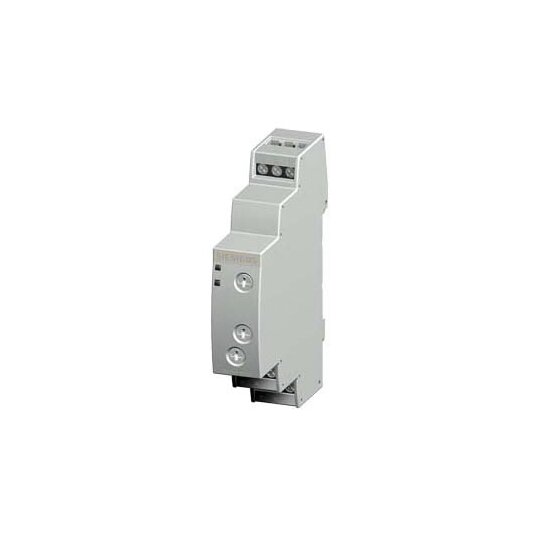

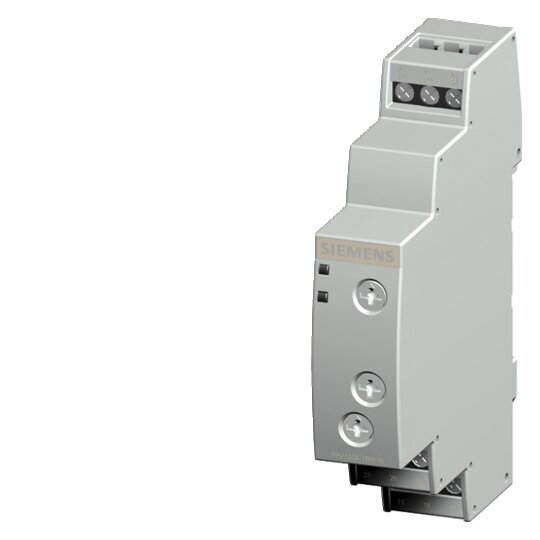

Siemens 7PV15081BW30 Zeitrelais elektr. Multifunktion 2We 7Funkt. 7Zeitbereiche

Hersteller-Nr. 7PV15081BW30 1483425
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
7001057
EAN
4011209892347
DEHA.-Nr.
3493887
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Aufsteckbar auf Schütz false
Funktion ansprechverzögert true
Funktion rückfallverzögert false
Funktion einschaltwischend true
Funktion ausschaltwischend false
Funktion Stern/Dreieck false
Funktion Impulsformend true
Funktion blinkend mit Pause beginnend, Festzeit true
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 0.05 - 360000 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei DC 12 - 240 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 0
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 0
Anzahl der Ausgänge, verzögert, Wechsler 2
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Breite 17,5 mm
Höhe 90 mm
Tiefe 66,7 mm

    Zeitrelais, elektronisch


    Das SIRIUS 7PV15 ist ein multifunktionales Zeitrelais mit zwei Wechselkontakten, das für zeitverzögerte Schaltvorgänge in verschiedenen Schaltanwendungen eingesetzt wird.


    Technische Details:



    • Multifunktionales Relais: 7 Funktionen verfügbar

    • Vielseitige Zeitbereiche: 0,05 s bis 100 h

    • Spannungsbereich: AC/DC 12-240 V

    • LED-Anzeige: zur Statusüberwachung

    • Anschluss: Schraubanschluss

    • Internationaler Einsatz: Dank weltweiter Approbationen


    Kunden Vorteile:



    • Großer Einsatzbereich durch zahlreiche Funktionen auf kleinstem Raum

    • Einfache Integration im Schaltschrank oder Installationsverteiler

    • Verfügbarkeit als Einzel- oder Multifunktionszeitrelais

    • Vielfältige Anschlussmöglichkeiten für unterschiedliche Anwendungen

    • Zuverlässige Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen
