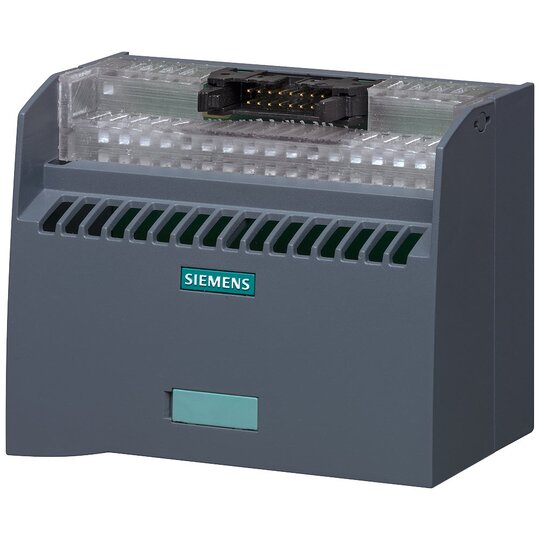

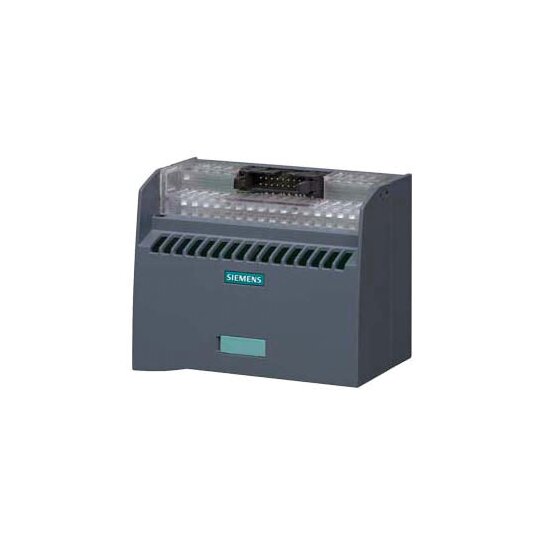

Siemens 6ES7924-0BD20-0BC0 Anschlussmodul TPRO mit Relais DC 24V

Hersteller-Nr. 6ES79240BD200BC0 169980
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729986
EAN
4025515153771
DEHA.-Nr.
4419712
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 24 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TPRO mit Relais 24 V DC


    Das Anschlussmodul TPRO dient als Schnittstelle zwischen den Peripherie-Anschlussleitungen und der SIMATIC S7, optimiert für einen schnellen und sicheren Anschluss von digitalen Ausgängen.



    Technische Details:



    • Output: 8 Schliesser AC 230 V/3 A, DC 30 V/3 A

    • Art: Push-In-Klemme mit LED

    • VPE: 1 Stück

    • 16-poliger IDC Anschluss für Leitungen

    • Montage auf Hutschiene



    Kunden Vorteile:



    • Reduziert den Verdrahtungsaufwand erheblich

    • Fehlerquellen bei der Verkabelung werden deutlich minimiert

    • Exakte Anpassung an spezifische Aufgaben durch Push-In-Klemmen

    • Integration von Aktoren aus der Peripherie für eine nahtlose Verbindung mit SIMATIC S7-300/1500
