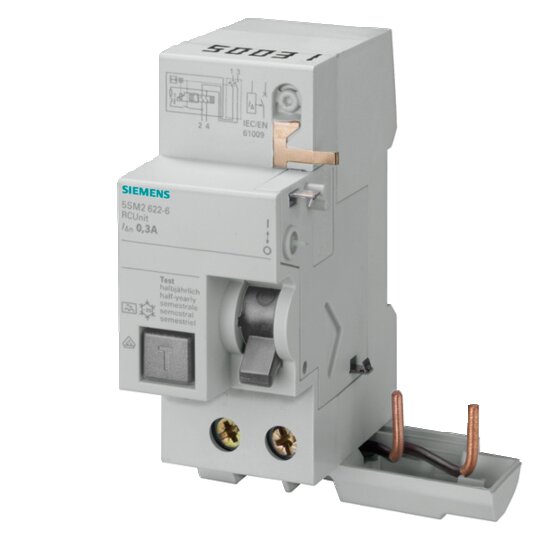

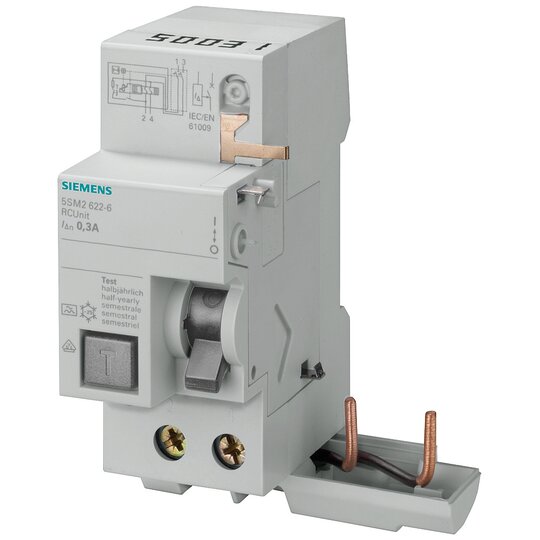

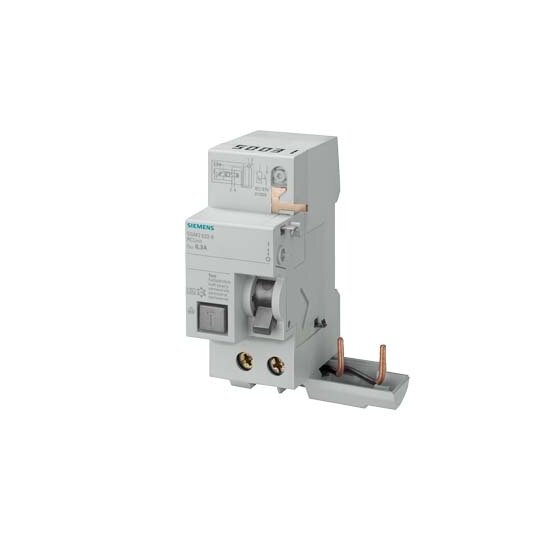

Siemens 5SM26226 FI-Block f.Leistungs- schutzschalter 5SY Typ A 0,3-40A 2p 0,3A
1 Stück

Listenpreis
Art.-Nr.
3536905
EAN
4001869171203
Hersteller-Nr.
5SM26226
DEHA.-Nr.
0175180
eClass.-Nr.
27142210
Herstellerlink
Wunsch-Suchbegriff
Polzahl 2
Nennspannung 230 - 230 V
Nennstrom 40 A
Bemessungsspannung 230 V
Bemessungsstrom 40 A
Bemessungsfehlerstrom einstellbar false
Bemessungsfehlerstrom 0,3 A
Bemessungsfehlerstrom 0.3 - 0.3 A
Verzögerungszeit einstellbar false
Bemessungsstoßspannungsfestigkeit Uimp 4000 kV
Polzahl 2
Fehlerstrom-Typ A
Stoßstromfestigkeit 1 kA
Frequenz 50 Hz
Bemessungsisolationsspannung Ui 460 V
Stoßstromfestigkeit 1000 kA
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 qmm
Mit Verriegelungsvorrichtung false
Fehlauslöseschutz true
Mit Verriegelungsvorrichtung false
Schutzart (IP) IP20
Verschmutzungsgrad 2
Umgebungstemperatur während des Betriebs -25 - 45 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0.0000015 - 0.000025 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.0000015 - 0.000025 qmm

FI-Block , 2-polig, Typ A, In: 40 A, 300 mA, Un AC: 230 V, für 5SY FI-Block SENTRON 5SM2 zur Kombination mit Leitungsschutzschaltern für Personen-, Brand- und Leitungsschutz.Die Kombination der FI-Blöcke mit Leitungsschutzschaltern ist werkzeuglos durch einfaches Zusammengestecken möglich. Die Typenvielfalt an FI-Blöcken und das umfangreiche Programm der Leitungsschutzschalter bieten sehr viele Kombinationsmöglichkeiten für alle Ihre Anwendungen. Alle FI-Blöcke 100 A und 125 A haben eine externe Fernauslösung über Anschlussklemmen Y1/Y2, mit denen sich auch zentrale AUS-Schaltungen realisieren lassen.Alle Zusatzkomponenten für Leitungsschutzschalter sind an der rechten Seite nachrüstbar.Optimale Technik für Ihre Sicherheit - nur von Siemens.
