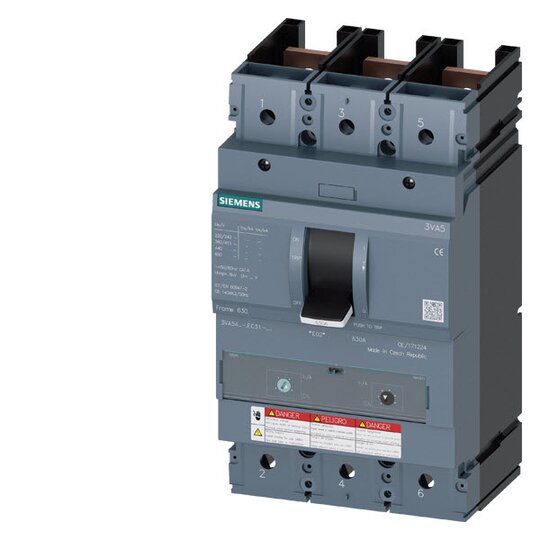

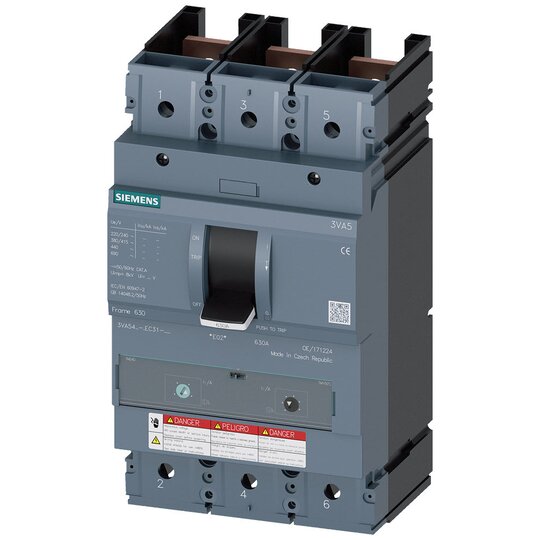

Siemens 3VA5460-6EF31-0AA0 Leistungsschalter 3VA5 UL Frame 600
1 Stück

Listenpreis
Art.-Nr.
2783605
EAN
4042949095002
Hersteller-Nr.
3VA54606EF310AA0
DEHA.-Nr.
5830123
eClass.-Nr.
27370409
Herstellerlink
Wunsch-Suchbegriff
Bemessungsdauerstrom Iu 600 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Überlastauslöser Stromeinstellung 420 - 480 A
Einstellbereich des unverzögerten Kurzschlussauslösers 2400 - 4800 A
Integrierter Erdschlussschutz false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

Leistungsschalter 3VA5 UL Frame 600 Schaltvermögenklasse H 65kA @ 480 V 3polig, Anlagenschutz TM240, ATAM, In=600A Überlastschutz Ir=480A ...600A Kurzschlussschutz Ii=4...8 x In ohne Anschluss Kompaktleistungsschalter 3VA5 für Anlagenschutz, UL Zulassung. Die Kompaktleistungsschalter 3VA UL von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen- und Starterschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Dabei setzt der 3VA UL Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Der Kompaktleistungsschalter 3VA UL bieten darüber hinaus für weltweit exportierende Maschinen und Schaltanlagenbauer beste Voraussetzungen. Neben dem IEC Standard erfüllen die beiden Baureihen 3VA5 und 3VA6 auch den UL Standard. Sämtliche Funktionalitäten können somit weltweit für Anlagen eingesetzt und genutzt werden. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz. 3. Abhängig von der Baugröße: 1-, 2- (3-polige Gehäusebauform) und 3-polige Ausführungen. 4. Abhängig von Baugröße: Schaltvermögen von 25kA . 100 kA bei 480 V für 3-polige Schalter und 25 kA .50 kA bei 277 V für 1-polige Schalter. 5. Die Baureihe verfügt über einen Thermisch-magnetische Überstromauslöser. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA UL.

3D / BIM Objekt

Download (Stand: 18.05.2024)

Anschlussbild

Download (Stand: 18.05.2024)

Deeplink Produktseite

Download (Stand: 18.05.2024)

Explosionszeichnung

Download (Stand: 18.05.2024)

Flussdiagramm

Download (Stand: 18.05.2024)

Milieubild

Download (Stand: 18.05.2024)

Produktdatenblatt

Download (Stand: 18.05.2024)

Produktdatenblatt

Download (Stand: 18.05.2024)

Produktfamilienansicht

Download (Stand: 18.05.2024)

Produktpräsentation

Download (Stand: 18.05.2024)

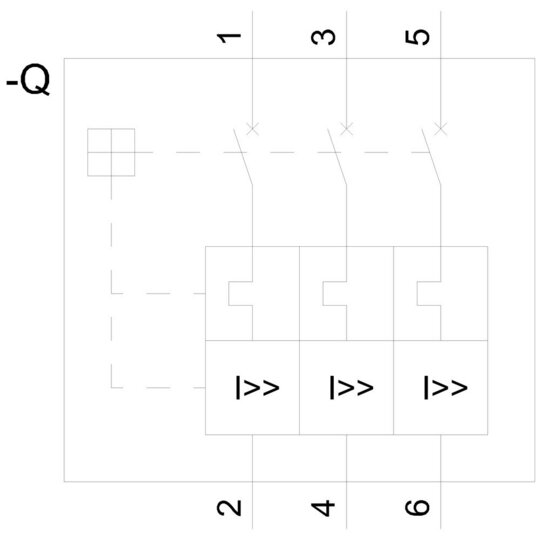

Schaltbild
