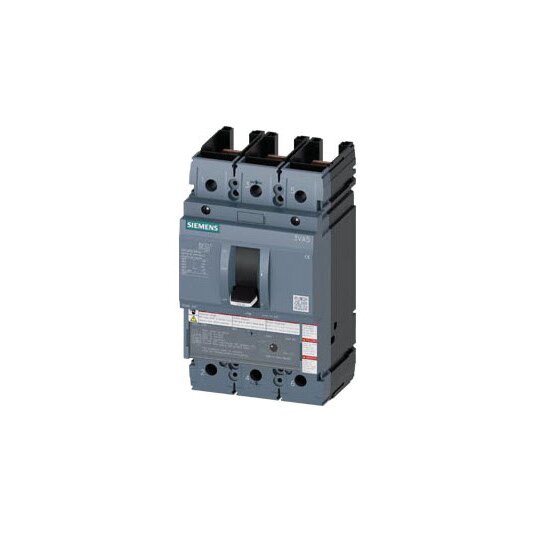

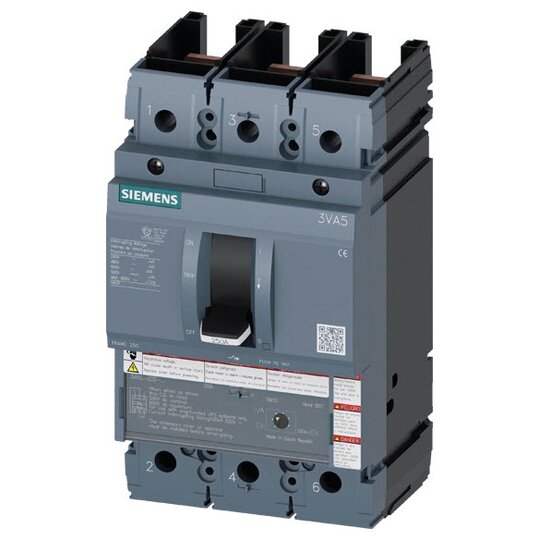

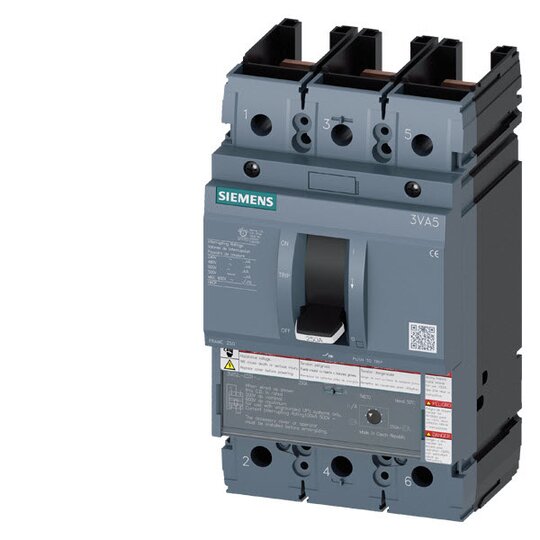

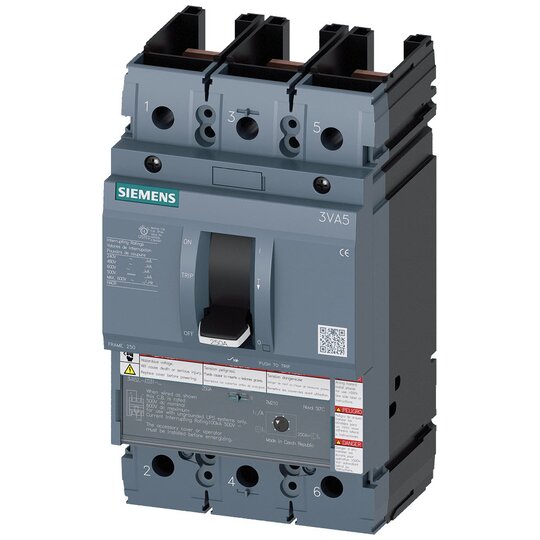

Siemens 3VA5280-5ED31-1AA0 Leistungs- schalter UL 250M 35kA 480V 3p 80A

Hersteller-Nr. 3VA52805ED311AA0 225385773
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Art.-Nr.
2817563
EAN
4042948858646
DEHA.-Nr.
6033888
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 80 A
Bemessungsspannung 690 - 690 V
Überlastauslöser Stromeinstellung 80 - 80 A
Einstellbereich des unverzögerten Kurzschlussauslösers 800 - 800 A
Verlustleistung 20 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis sonstige
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis sonstige
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA5 UL Frame 250


    Der Kompaktleistungsschalter SENTRON 3VA5 mit UL-Zulassung bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse M 35kA @ 480V

    • 3-polig

    • Anlagenschutz TM210, FTFM

    • Bemessungsstrom In=80A

    • Überlastschutz Ir=80A fest eingestellt

    • Kurzschlussschutz Ii=10 x In

    • UL 489 SB (Naval), 50° C ohne Anschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Erfüllt sowohl IEC- als auch UL-Standards für weltweiten Einsatz

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen für alle Baugrößen

    • Ein System für alle Anwendungen
