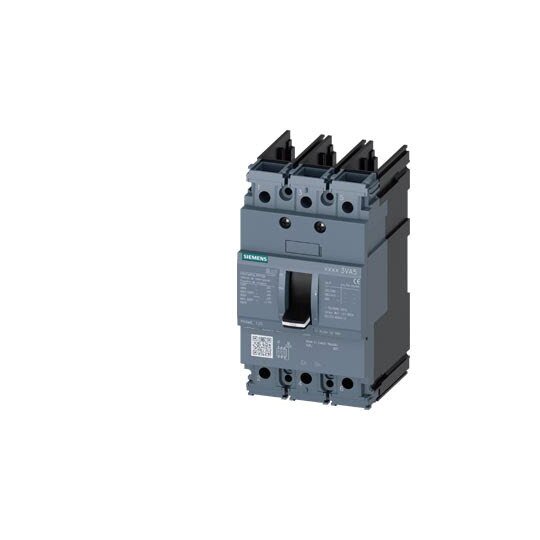

Siemens 3VA5140-6ED31-0AA0 Leistungs- schalter UL 125H 65kA 480V 3p 40A

Hersteller-Nr. 3VA51406ED310AA0 303862504
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Art.-Nr.
2823225
EAN
4042948840641
DEHA.-Nr.
5112320
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 40 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Überlastauslöser Stromeinstellung 40 - 40 A
Einstellbereich des unverzögerten Kurzschlussauslösers 400 - 400 A
Verlustleistung 11,2 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis sonstige
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis sonstige
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA5 UL Frame 125


    Der Kompaktleistungsschalter SENTRON 3VA5 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse: H 65kA @ 480V

    • Polanzahl: 3-polig

    • Überlastschutz: Ir=40A fest eingestellt

    • Kurzschlussschutz: Ii=10 x In ohne Anschluss

    • Baugrößen: 1-, 2-, 3- und 4-polige Ausführung

    • Standard: Erfüllt sowohl IEC- als auch UL-Standards



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Weltweite Einsatzmöglichkeiten dank UL-Zulassung.

    • Einfache Montage durch modulares und einheitliches Zubehör für alle Baugrößen.

    • Optimierter Anlagenschutz für verschiedene Anwendungen.
