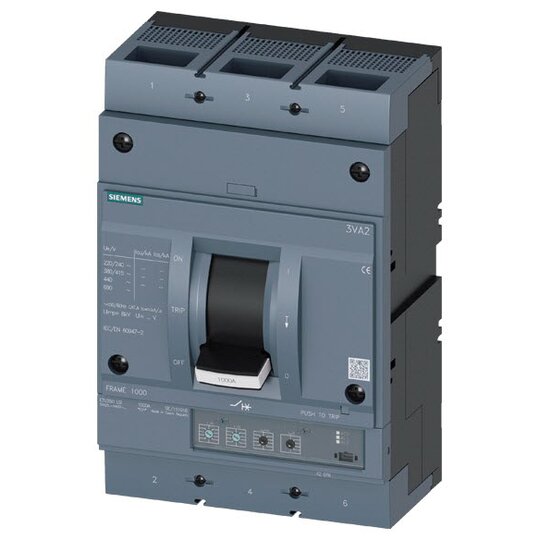

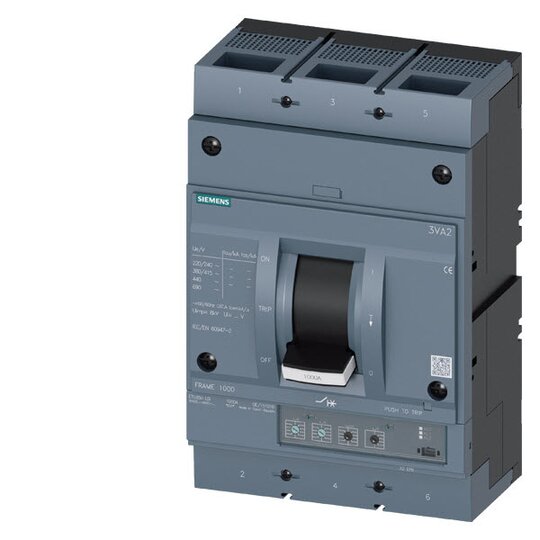

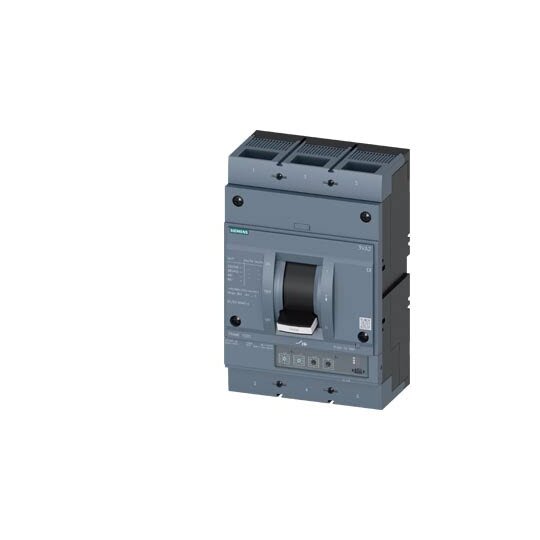

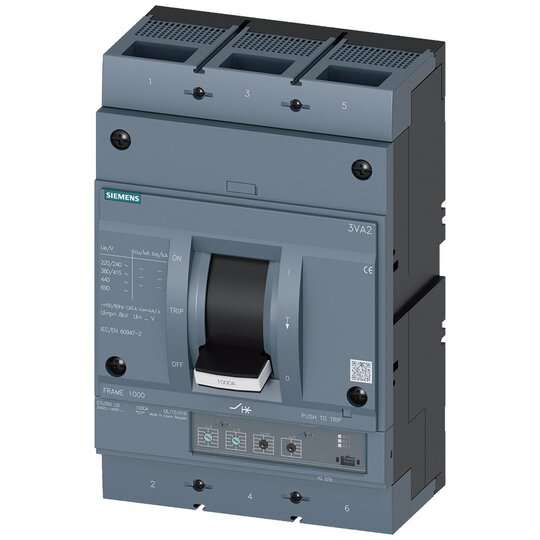

Siemens 3VA25805HN320AA0 Leistungsschalter 3VA2 M Icu=55kA 3p LSI

Hersteller-Nr. 3VA25805HN320AA0 146338356
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813273
EAN
4042948835340
DEHA.-Nr.
5288766
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 800 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 320 - 800 A
Einstellbereich des unverzögerten Kurzschlussauslösers 8000 - 8000 A
Verlustleistung 231 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 1000


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz ETU350

    • LSI, In=800A

    • Überlastschutz Ir=320A...800A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • Ii=10 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Verschiedene Bemessungsdauerströme für festeinbau sowie Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Einfache Montage durch modulares und einheitliches Zubehör

    • Optimale Sicherheit und Schutz für elektrische Anlagen

    • Geeignet für alle Anwendungen durch universal einsetzbare Kompaktleistungsschalter
