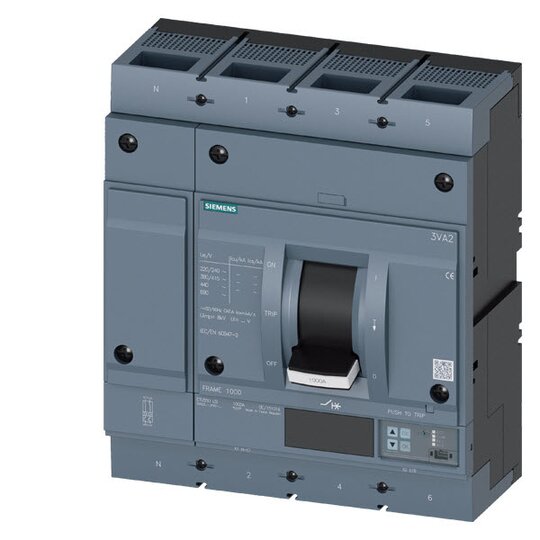

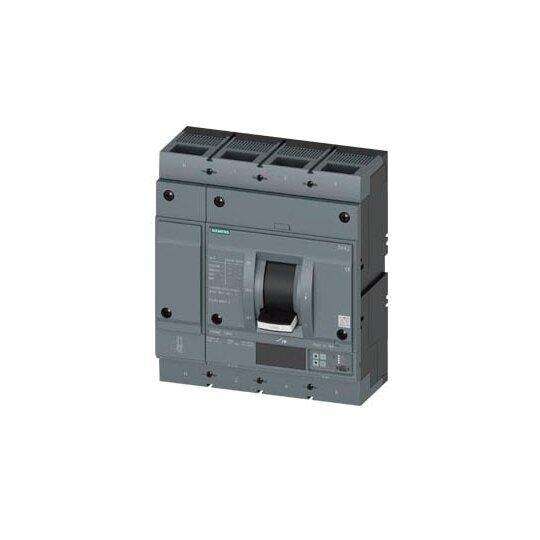

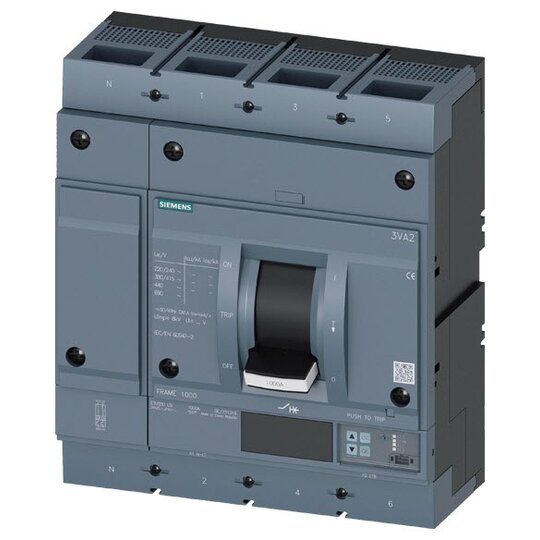

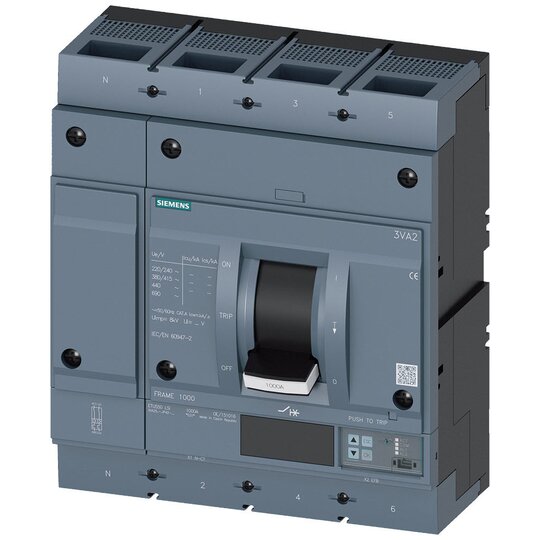

Siemens 3VA25105JP420AA0 Leistungsschalter 3VA2 M Icu=55kA 4p

Hersteller-Nr. 3VA25105JP420AA0 7170057
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2782345
EAN
4042948836057
DEHA.-Nr.
5288804
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 1000 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 400 - 1000 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 600 - 10000 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1500 - 10000 A
Verlustleistung 330 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 1000

    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 4-polig

    • Anlagenschutz ETU550

    • Abschaltbedingung: LSI

    • In=1000A

    • Überlastschutz Ir=400A...1000A

    • Kurzschlussschutz Isd=0,6..10x In

    • Ii=1,5..10x In

    • N-Leiterschutz einstellbar (OFF, bis 100%)

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Vorteile für den Kunden:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Einfach zu montierendes Zubehör bietet vielfältige Funktionen

    • Durchgängige und einheitliche Nutzung für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA

    • Eignet sich für alle Anwendungen
