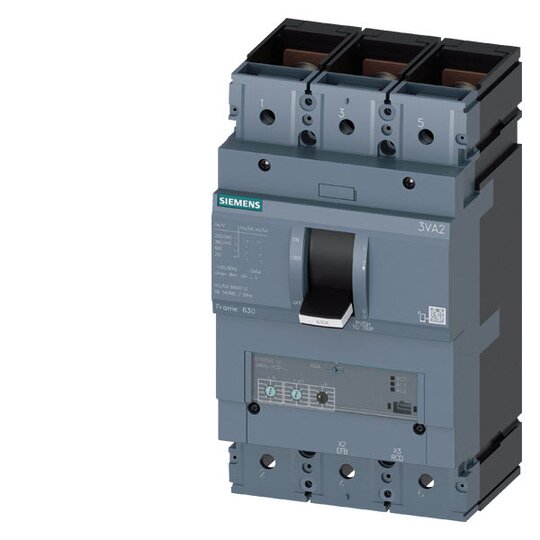

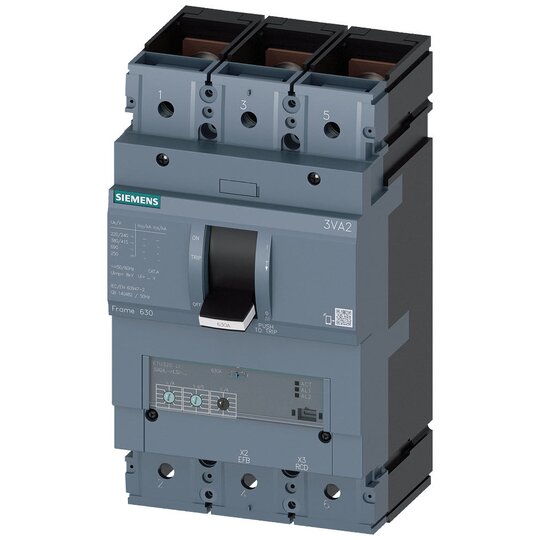

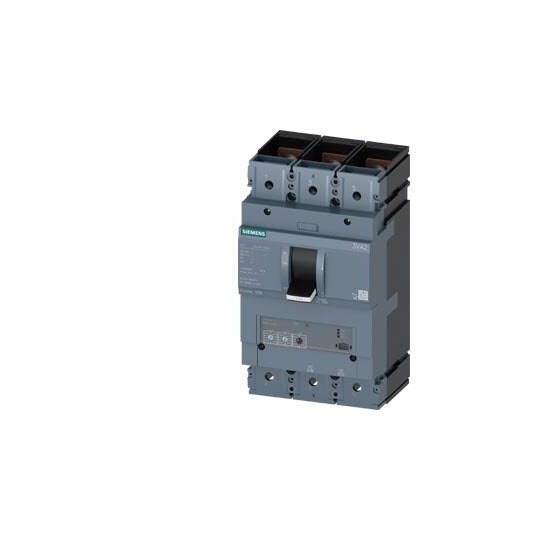

Siemens 3VA2463-6HL32-0AA0 Leistungsschalter 3VA2 ICU=85kA

Hersteller-Nr. 3VA24636HL320AA0 96802586
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2812645
EAN
4042948834107
DEHA.-Nr.
4595533
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 630 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 85 kA
Überlastauslöser Stromeinstellung 250 - 630 A
Einstellbereich des unverzögerten Kurzschlussauslösers 945 - 5670 A
Verlustleistung 162 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der SENTRON 3VA2 Kompaktleistungsschalter bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Frame 630

    • Schaltvermögensklasse H Icu=85kA @ 415V

    • 3-polig

    • Anlagenschutz ETU320, LI

    • Bemessungsstrom In=630A

    • Überlastschutz Ir=250A...630A

    • Kurzschlussschutz Ii=1,5...9x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Einfache Montage und Anpassung an unterschiedliche Anwendungen

    • Einheitliches Zubehör für alle Baugrößen und Baureihen

    • Optimale Sicherheit durch zuverlässigen Überlast- und Kurzschlussschutz
