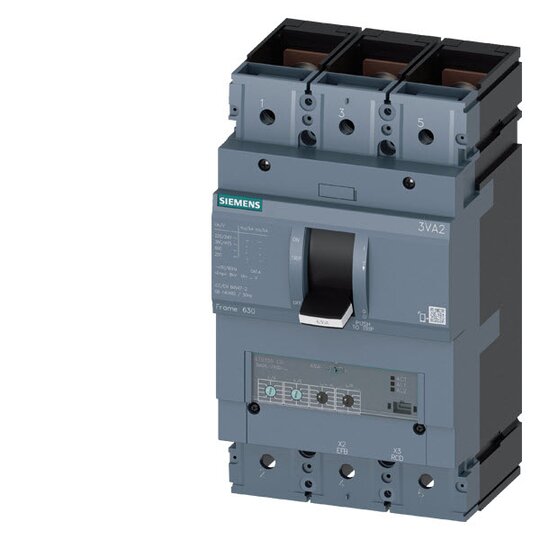

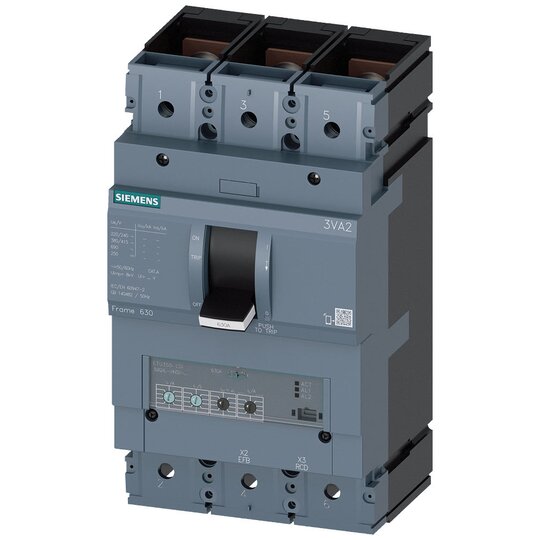

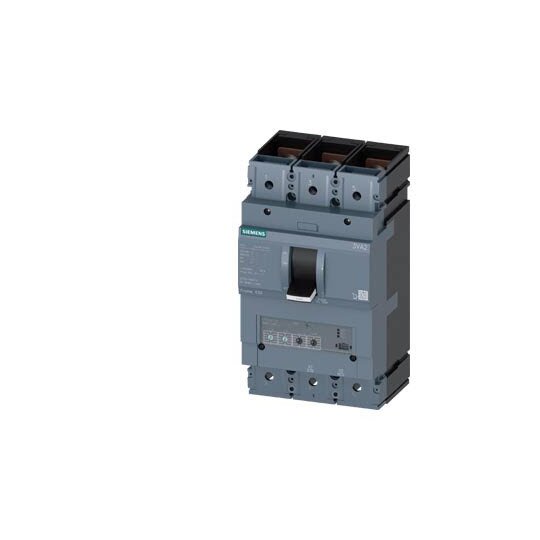

Siemens 3VA2463-5HN32-0AA0 Leistungs- schalter 3VA2 ICU=55kA, IN=630A

Hersteller-Nr. 3VA24635HN320AA0 17937762
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2782852
EAN
4042948807675
DEHA.-Nr.
4595393
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 630 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 250 - 630 A
Einstellbereich des unverzögerten Kurzschlussauslösers 5670 - 5670 A
Verlustleistung 162 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 630


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz ETU350, LSI

    • Bemessungsstrom In=630A

    • Überlastschutz Ir=250A...630A

    • Kurzschlussschutz Isd=1,5...9x Ir

    • Ii=9x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Modular und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik.
