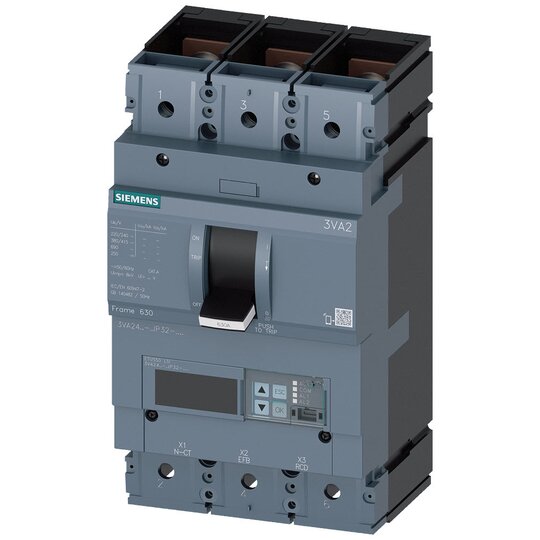

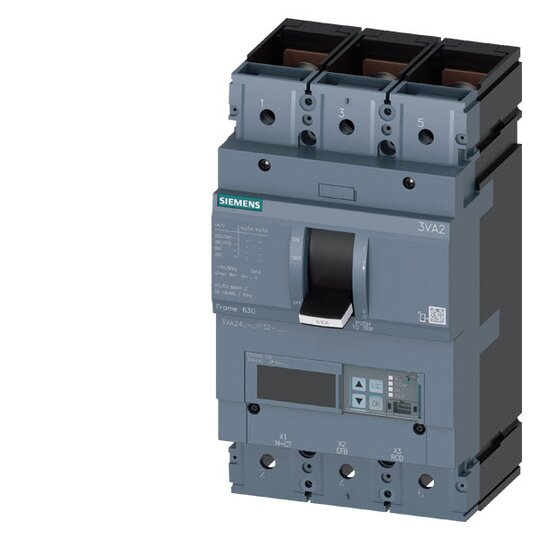

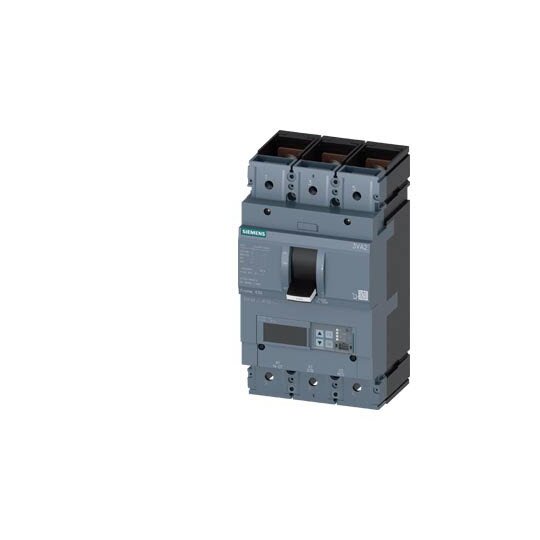

Siemens 3VA2450-5JP32-0AA0 Leistungsschalter 3VA2 ICU=55kA, LSI
Hersteller-Nr. 3VA24505JP320AA0 174228
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2734959
- EAN
- 4042948827246
- DEHA.-Nr.
- 4420906
- eClass.-Nr.
- 27370409
- Zolltarif-Nr.
- 85362090
| Bemessungsdauerstrom Iu | 500 A |
| Bemessungsspannung | 690 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 55 kA |
| Überlastauslöser Stromeinstellung | 200 - 500 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 300 - 5000 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 750 - 7000 A |
| Verlustleistung | 99 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | true |
| Hutschienenmontage optional | true |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Mit Ausgelöstmelder | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Kipphebel |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | true |
| Schutzart (IP) | IP40 |
- IEC Frame 630, Schaltvermögensklasse M
- Icu=55kA @ 415V, 3-polig
- Anlagenschutz ETU550, LSI
- In=500A, Überlastschutz Ir=200A...500A
- Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..14x In
- N-Leiterschutz optional mit externem Stromwandler
- Schraubenflachanschluss bis 160%
- Verfügbar in 3- und 4-poliger Ausführung
- Für den Einsatz in Festeinbau sowie in Steck-/Einschubtechnik
- Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf
- Einfach zu montierendes Zubehör mit vielfältigen Funktionen
- Einheitliche Zubehörlösungen für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA
- Ein System, das für alle Anwendungen geeignet ist
Leistungsschalter 3VA2
Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.
