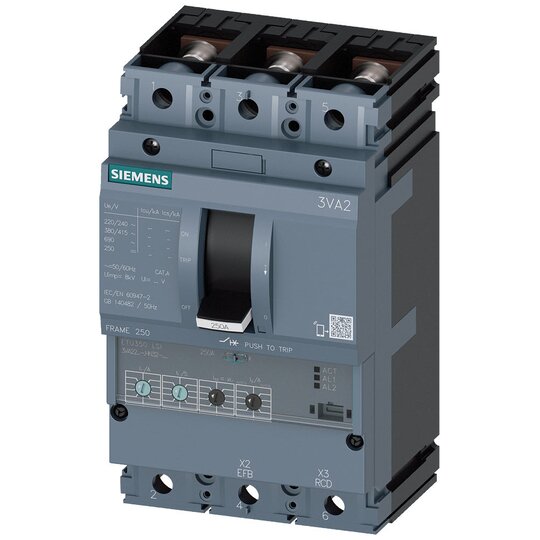

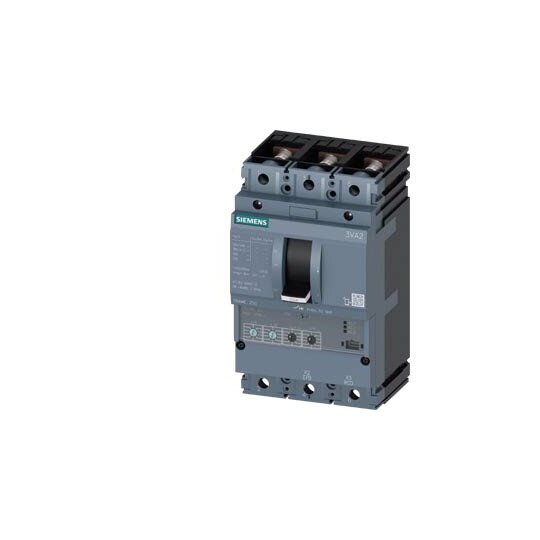

Siemens 3VA2225-5HN32-0AA0 Leistungsschalter 3VA2 ICU=55kA @ 415V

Hersteller-Nr. 3VA22255HN320AA0 837419
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735605
EAN
4042948805435
DEHA.-Nr.
4263669
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 100 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 2500 - 2500 A
Verlustleistung 48 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 250

    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz ETU350

    • Überlastschutz Ir=100A...250A

    • Kurzschlussschutz Isd=1,5...10 x Ir, Ii=10 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen

    • Eignung für Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen.

    • Ein System, das für alle Anwendungen geeignet ist.
