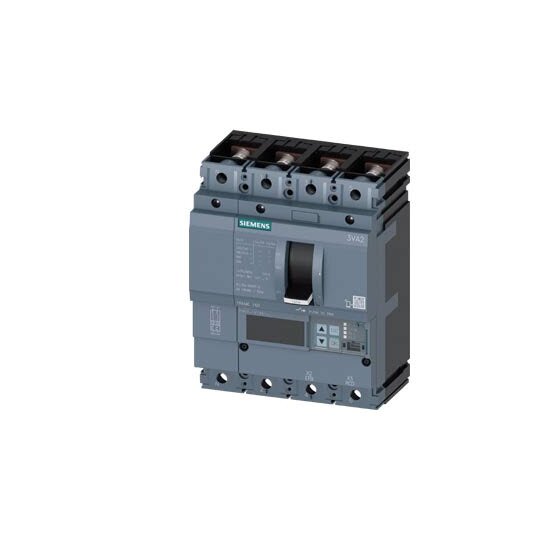

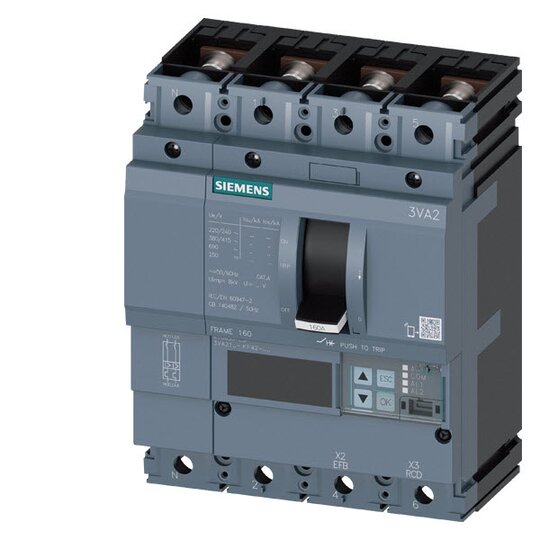

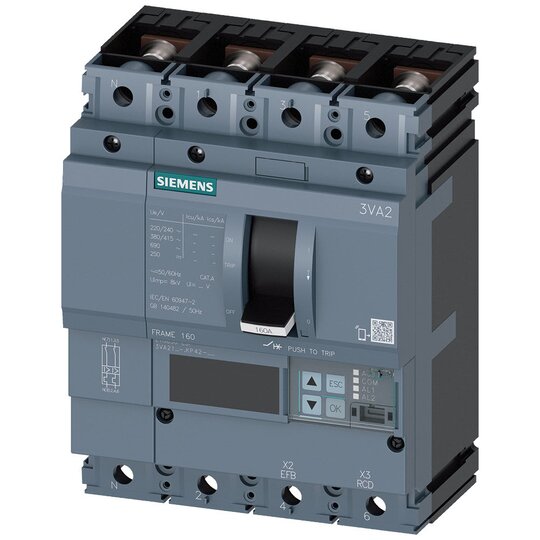

Siemens 3VA21167KP420AA0Leistungssch. IN=160A Überlastschutz IR=64...160A

Hersteller-Nr. 3VA21167KP420AA0 178470999
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815785
EAN
4042948805053
DEHA.-Nr.
4264244
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 160 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 110 kA
Überlastauslöser Stromeinstellung 64 - 160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 96 - 1600 A
Einstellbereich des unverzögerten Kurzschlussauslösers 240 - 1600 A
Verlustleistung 25,5 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse C Icu=110kA @ 415V

    • 4-polig, Anlagenschutz ETU850, LSI

    • Bemessungsstrom In=160A

    • Überlastschutz Ir=63A...160A

    • Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..10x In

    • N-Leiterschutz einstellbar (OFF, bis 100%)

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Modular und einfach zu montierendes Zubehör für alle Baugrößen


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Sichere Abschaltung im Überlast- und Kurzschlussfall.

    • Einheitliches Zubehör für unterschiedliche Anwendungen und Baugrößen.

    • Ein System, das für alle Anwendungen geeignet ist.
