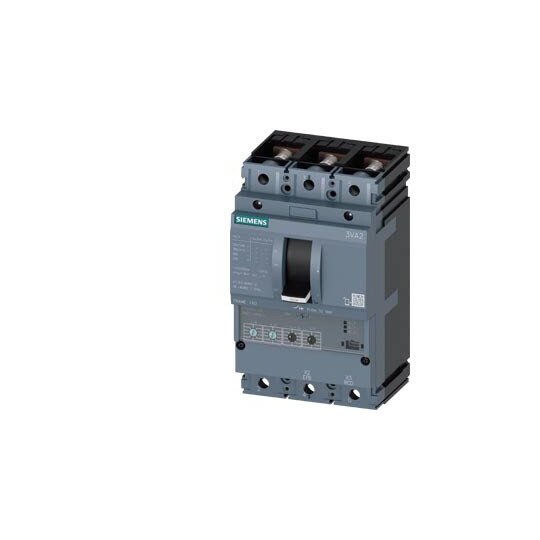

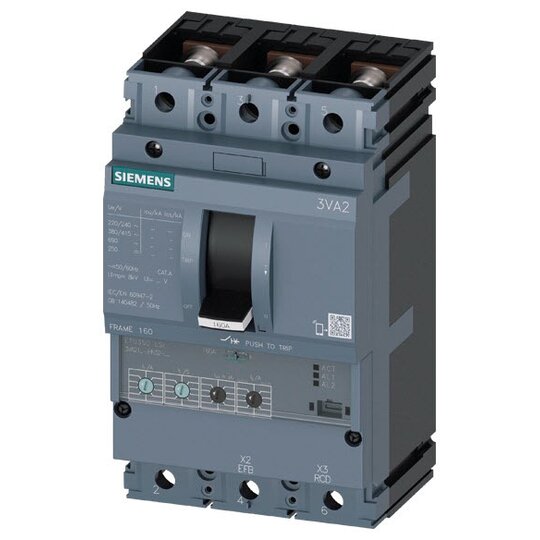

Siemens 3VA2116-7HN32-0AA0 Leistungsschalter

Hersteller-Nr. 3VA21167HN320AA0 161088441
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813448
EAN
4042948802779
DEHA.-Nr.
4264218
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 160 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 110 kA
Überlastauslöser Stromeinstellung 63 - 160 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1600 - 1600 A
Verlustleistung 25,5 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse C Icu=110kA @ 415V

    • 3-polig

    • Anlagenschutz ETU350

    • Überlastschutz Ir=63A...160A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • Ii=10 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen

    • Einheitliches Zubehör für alle Baureihen der Kompaktleistungsschalter 3VA

    • Optimale Anpassung an verschiedene Anwendungen
